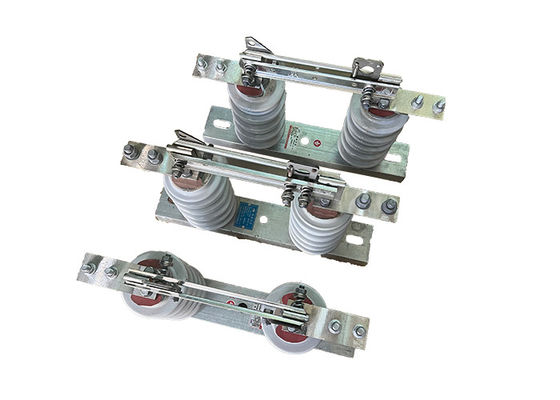

고전압 단속 스위치 GW9-10 시리즈 1250A 야외용 단속기와 함께 사용되는 진공 단속기
제품 설명:
GW9-10 시리즈 고전압 단속 스위치는 유지 보수 및 수리 목적으로 전기 회로를 격리하는 데 사용되는 휴대용 고전압 전기 스위치입니다.일반적으로 중고전압 전력 전송 및 유통 시스템에서 사용됩니다..
로드버스터 전기 격리기는 휴대용으로 설계되어 필요한 곳으로 쉽게 운송 할 수 있습니다. 높은 전압 수준을 처리 할 수 있습니다.일반적으로 몇 킬로 볼트에서 수백 킬로 볼트까지.
스위치는 유지보수 또는 수리 목적으로 전력 시스템의 일부를 격리하는 데 사용됩니다. 스위치가 열려 있는지 닫혀 있는지 표시하는 시각 표시기가 있습니다.운영자가 회로의 상태를 더 쉽게 알 수 있도록.
로드버스터 전기 격리기는 스위치 및 격리 회로를 포함하여 광범위한 응용 분야에 사용될 수 있으며 장비의 지상화 및 전력 제거에도 사용할 수 있습니다.그것은 전기 위험으로부터 운영자를 보호하기 위해 안전 장치와 함께 설계되었습니다, 예를 들어 전기 부품과의 우연한 접촉을 방지하는 단열 물질.
스위치는 사용하기 쉽고 작동에 최소한의 훈련이 필요합니다. 쉽게 교체 할 수있는 교환 가능한 블레이드가 있으며 더 많은 유연성과 다재다능성을 제공합니다.
적용:
1 서브 스테이션 격리:서브 스테이션에서, 고전압 단속 스위치는 트랜스포머, 서킷 브레이커 및 기타 장비를 유지 보수 또는 수리를 위해 전력 시스템에서 단속하는 데 사용됩니다.
2 송전선 격리:고전압 단속 스위치는 유지 보수, 수리 또는 비상 상황에서 전력 흐름을 방지하기 위해 고전압 전송 라인의 섹션을 격리하는 데 사용됩니다.
3 콘덴시터 은행 전환:콘덴서 뱅크가 있는 전력 시스템에서는 고전압 단속 스위치가 콘덴서 뱅크를 유지 보수 또는 수리를 위해 전력 시스템에서 단속하는 데 사용됩니다.
4 부하 분출:과부하 또는 다른 비상 상황에서, 고전압 단속 스위치는 전력 시스템의 특정 섹션을 단속함으로써 부하를 줄이기 위해 사용될 수 있습니다.
5 결함 격리:고전압 단속 스위치는 장비의 손상을 방지하고 전력 공급의 연속성을 보장하기 위해 전력 시스템의 고장 섹션을 격리하는 데 사용됩니다.
조건:
기술 매개 변수:
| 시리즈 번호 | 매개 변수 | 단위 | 데이터 | |||||||||
| 1 | 가등전압 | kV | 12 | |||||||||
| 2 | 가속 전류 | 모델 번호 | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s 단시간 저항 전류 | 모델 번호 | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | 등급 단열 수준 | 번개 파동 저항 전압 (피크) | 극지대 - 지구 (긍정적, 부정적) |
kV | 75 | |||||||
| 횡단파괴 (긍정적, 부정적) |
85 | |||||||||||
| 산업용 주파수 저항 전압 1분) (효율적 가치) |
건조 테스트/습기 테스트 | 극지대 - 지구 | 42 (건조) 34 (습기) |
|||||||||
| 횡단파괴 | 48 (건조) | |||||||||||
| 48 (건조) | ||||||||||||
| 48 (건조) 40 (습기) |
||||||||||||
| 5 | 주 회로 저항 | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | 기계적 수명 시간 | 시간 | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
