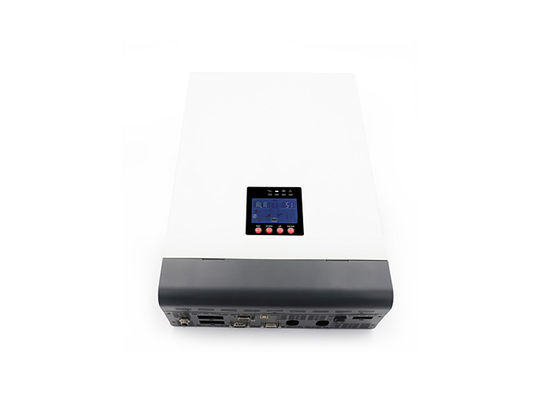

다기능 홈 백업 전력 인버터 LCD 디스플레이 3000VA 24V 자동 태양 전지 인버터 지능 시스템
제품 소개:
이것은 다기능 인버터와 충전기로 인버터, 태양전지 충전기와 배터리 충전기의 기능을 결합하여 휴대용 끊김없는 전력 지원을 제공합니다.그 포괄적 인 LCD 디스플레이는 사용자가 구성 가능하고 쉽게 액세스 할 수있는 버튼 작업을 제공합니다., 배터리 충전, 전류, AC / 태양전지 충전자 우선 순위 및 다른 응용 프로그램에 기반한 허용 가능한 입력 전압과 같은 것입니다.
특징:
1순수한 시노파 인버터
2. LCD 설정을 통해 구성 가능한 입력 전압 범위
3. LCD 설정을 통해 애플리케이션에 따라 설정 가능한 배터리 충전 전류
4. LCD 설정을 통해 설정 가능한 AC / 태양 충전자 우선 순위
5전원 전압 또는 발전기 전력과 호환됩니다.
6. AC 복구에서 자동 재시작
7과부하/ 과열/ 단회로 보호
8배터리 성능을 최적화하기 위한 지능형 배터리 충전기 설계
9냉동 시작 기능
적용:
이 인버터는 가정이나 사무실 환경에서 다양한 가전 장치에 전원을 공급하는 데 사용할 수 있습니다.
작업:
1- 전원 켜고 꺼
장치가 올바르게 설치되고 배터리가 안전하게 연결되면 장치가 켜지기 위해 전원 켜기 / 끄기 스위치를 누르면 됩니다.
2- 디스플레이
다이어그램에 표시된 조작 및 디스플레이 패널은 인버터의 앞 패널에 위치하고 있습니다. 4개의 표시기, 4개의 기능 키 및 LCD 디스플레이 화면으로 구성됩니다.작동 상태를 표시하고 입력/출력 전력 정보를 표시하는 데 사용됩니다..
3버튼 기능:
함수 설정:기능 설정 키 (번호 4) 를 누르고 유지 표시 화면에서 적어도 2 초 동안 기능 설정 페이지에 입력합니다. 설정 인터페이스에 한 번,2 또는 3 키를 사용 하 여 위 또는 아래로 스크롤 하 고 원하는 설정 페이지를 선택.
설정 버튼:함수 설정 페이지에서 1번 키를 0.1~2초 동안 누르면 선택된 옵션이 확인됩니다.
페이지 전환 버튼:두 번째 또는 세 번째 키를 0.1초 이상 누르면 페이지가 왼쪽 또는 오른쪽로 스크롤됩니다.
4LED 표시기 기능:
LCD 디스플레이는 아이콘 디스플레이, 수치 값 표시 및 기능 설정 영역, 작동 모드 표시 영역으로 나눌 수 있습니다.
1. 부하 및 배터리 그래픽은 부하 및 배터리 용량을 보여줍니다, 각 광장은 25% 용량을 나타냅니다, 인버터가 과부하 될 때 부하 아이콘은 깜박입니다,그리고 배터리 아이콘은 배터리 용량이 너무 낮거나 배터리가 연결되지 않을 때 깜박입니다2.
2. 버저 아이콘은 버저가 무음 상태인지 아닌지 표시, 정상적인 상태에서는 아이콘이 표시되지 않습니다; 어떤 모드에서, 배경 소프트웨어는 MUTE ON을 설정, 인버터는 무음 상태로 입력,그리고 윙크 비활성화 아이콘이 표시됩니다.
3. 설정 메뉴에 들어가면 설정 아이콘이 켜지거나, 그렇지 않으면 아이콘이 표시되지 않습니다.
4. 오류 아이콘은 오류 모드에서만 표시됩니다. 다른 경우 아이콘은 표시되지 않습니다.
숫자 표시 및 기능 설정 영역:
1. 비 기능 설정 모드에서, 이 영역은 인버터 관련 정보를 표시합니다. 정상 모드에서는 출력 정보를 표시합니다, 위/아래 질의 키 (No.2 또는 No.3 키) 를 작동합니다.2) 입력 전압과 출력 전압을 표시하기 위해, 입력 주파수 및 출력 주파수, 배터리 전압 및 전류, PV 전압 및 PV 전류, PV 전압 및 전력, 출력 전력 및 출력 전압, 출력 가시 전력 및 출력 전압,부하 비율 및 출력 전압, 소프트웨어 버전 및 기타 관련 정보 오류 모드는 오류 코드를 표시합니다.
2함수 설정 페이지에서, 출력 전압 (OPU), 배터리 저전압 종료점 (EOd), 등 함수 설정 키와 상향 및 하향 질의 키를 조작하여 설정할 수 있습니다.
작업 모드 표시 영역:
전원을 4 세 켜면 이 디스플레이 영역은 주로 인버터의 작동 모드를 보여줍니다. 예를 들어: 대기 모드, 네트워크 모드, 배터리 모드, 고장 모드.
안전 지침:
1주의 - 부상의 위험을 줄이기 위해 납산 배터리만 충전하십시오. 다른 유형의 배터리는 부상을 입거나 손상을 입을 수 있습니다.
2.유닛을 해체 하지 마십시오. 서비스 또는 수리가 필요한 경우, 자격을 갖춘 서비스 센터로 가져가십시오. 부적절한 서비스로 인해 전기 충격 또는 화재 위험이 발생할 수 있습니다.
3전기 충격 위험을 줄이기 위해 유지 보수 또는 청소를 수행하기 전에 모든 전기 케이블을 분리하십시오. 단위를 끄는 것은이 위험을 줄이지 않습니다.
4주의 - 자격을 갖춘 설치자 만 배터리를 장착해야합니다.
5얼어붙은 배터리를 충전하지 마세요.
6인버터 / 충전기의 작동을 최적화하려면 필요한 사양에 따라 적절한 케이블 크기를 선택하는 것이 중요합니다. 인버터 / 충전기의 올바른 작동은 중요합니다.
7배터리 위 또는 부근에서 금속 도구를 사용할 때 매우 조심하십시오. 도구를 떨어뜨리는 것은 배터리 또는 다른 전기 구성 요소를 분출하거나 단축하여 폭발을 일으킬 수 있습니다.
8AC 또는 DC 단말기를 분리하려면 설치 절차를 자세히 따르십시오. 자세한 내용은 이 설명서의 설치 섹션 참조하십시오.
9배터리 전원 공급 장치의 과류 보호를 위해 150A 피지 가 제공 됩니다.
10.어어딩 지침 - 이 인버터 / 충전기는 영구적으로 어어딩 된 배선 시스템에 연결되어야 합니다. 이 인버터를 설치 할 때 지역 요구 사항과 규정을 준수하는지 확인하십시오.
11.AC 출력 및 DC 입력이 단축되는 것을 유발하지 마십시오. DC 입력을 전력 단회로에 연결하지 마십시오.
