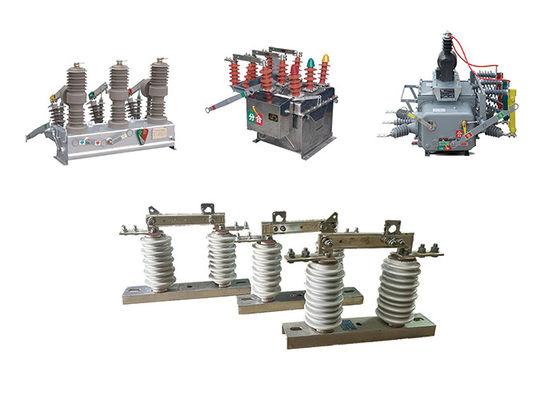

세라믹 아웃도어 디스커넥터 스위치 1000A 회색 파기 또는 연결을 위해 아웃도어 진공 회로 차단기와 함께 사용됩니다
제품 설명:
외부 단속 스위치는 실제로 고전압 전력 전송 및 유통 시스템에서 유지 보수 또는 수리 목적으로 전력 소스에서 회로를 단속하는 데 사용됩니다.그들은 전원 공급에서 회로를 고립하는 방법을 제공합니다, 노동자들이 전기 충격을 받을 위험 없이 안전하게 업무를 수행할 수 있도록 합니다.
외부 단속 스위치의 작동은 스위치의 블레이드 또는 콘택트의 열과 닫기를 제어하는 회전하는 막대기를 포함합니다. 막대기를 회전함으로써,블레이드가 켜지거나 꺼질 수 있습니다.이 메커니즘은 스위치의 상태를 수동으로 표시 할 수 있습니다.
조작자의 안전을 위해, 단속 스위치의 기둥은 일반적으로 유리섬유 또는 복합재료와 같은 전도성이 없는 재료로 만들어집니다.시스템에서 존재하는 고전압에 대한 단열을 제공하는이 단열은 스위치를 작동 할 때 운영자를 전기 충격으로부터 보호합니다.
외부 단속 스위치는 제어하는 회로의 다른 전압 및 전류 등급을 수용하기 위해 다양한 디자인과 크기로 제공됩니다.일반적으로 야외 환경 에서 기둥 이나 구조물 에 장착 됩니다다른 보호 장치와 함께, 단속기 및 안전 장치와 같이,단속 스위치는 격리 및 보호 장치를 제공함으로써 전기 시스템의 전반적인 안전과 신뢰성에 기여합니다..
특징:
1격리: 스위치는 유지보수 또는 수리 목적으로 전력 시스템의 단일 단계를 격리하는 데 사용됩니다.
2고전압 등급: 이 스위치는 일반적으로 몇 킬로 볼트에서 수백 킬로 볼트까지의 높은 전압 수준을 처리하도록 설계되었습니다.
3수동 작동: 스위치는 갈고리 또는 레버를 사용하여 수동 작동됩니다. 운영자는 스위치의 안전한 작동에 대해 훈련해야합니다.
4시각 표시기: 일부 스위치에는 스위치가 열려 있는지 닫혀 있는지 표시하는 시각 표시기가 있으며, 운영자가 회로의 상태를 더 쉽게 알 수 있습니다.
5내구성: 이 스위치는 극단적 인 온도, 습도 및 부식 물질과 같은 혹독한 환경 조건에 견딜 수 있도록 설계되었습니다.
6안전 기능: 스위치는 전기 위험으로부터 운영자를 보호하기 위해 안전 기능으로 설계되었습니다. 전기 부품과 우연히 접촉하는 것을 방지하는 단열 재료와 같이.
7컴팩트 크기: 단相 고전압 격리 스위치는 일반적으로 크기가 작고 좁은 공간에 설치 될 수 있습니다.
구조:
1.포르셀라인 단열체: 단열체 는 단열기의 주요 구성 요소이며 일반적으로 고강성 포르셀라인으로 만들어집니다.그것은 선도자와 지원 구조 사이의 전기 절연을 제공하기 위해 설계되었습니다., 그리고 원하는 모양과 크기로 만들어집니다.
2금속 끝 장착장치: 금속 끝 장착장치는 단열체에 고정되어 단열기를 전도기와 지지 구조에 연결하는 방법을 제공합니다.보통 은 진열 된 강철 이나 다른 부식 저항성 물질 으로 만들어집니다., 그리고 설치가 용이하기 위해 틈이나 볼과 소켓 관절과 같은 특수 기능으로 설계될 수 있습니다.
3밀폐 화합물: 밀폐 화합물은 단열체와 금속 끝 장착 장치 사이의 결합을 밀폐하기 위해 사용되며 습기와 오염 물질이 단열기의 내부로 들어가는 것을 방지합니다.
4하드웨어: 볼트, 견과류 및 휠러와 같은 하드웨어는 열대체와 지원 구조에 금속 끝 장착 장치를 고정하는 데 사용됩니다.
부착 캡: 부착 캡은 금속 끝 부착 장치를 부식 및 손상으로부터 보호하기 위해 사용되며 플라스틱 또는 다른 재료로 만들어질 수 있습니다.
5추가 기능: 특정 응용 프로그램에 따라, 폼 고전압 전기 격리기는 격리 장벽, 아크 낙하구,그리고 지구 스위치 그들의 성능과 안전을 향상.
작업:
1 준비:스위치를 작동 시키기 전 전, 회로는 전기적 위험성을 방지하기 위해 전력을 제거하고 적절하게 지상화되어야 합니다. 스위치는 손상 또는 마모의 징후를 검사해야 합니다.
2 스위치를 닫습니다.스위치를 닫기 위해, 운영자는 수동 또는 원격으로 스위치 손잡이 또는 제어 레버를 닫힌 위치로 이동합니다. 이것은 회로를 전원 소스와 연결합니다.전류가 회로로 흐를 수 있도록.
3 스위치를 켜고:스위치를 열기 위해, 운영자는 수동 또는 원격으로 스위치 손잡이 또는 제어 레버를 개방 상태로 이동합니다. 이것은 전원 소스에서 회로를 분리합니다.전류의 흐름을 중단.
4 아크 관리스위치가 열릴 때, 접촉 사이에 전기 활이 발생할 수 있습니다. 이것은 위험 할 수 있으며 스위치를 손상시킬 수 있습니다.스위치에는 아크 스파우트 또는 블로아웃 스필과 같은 장치가 장착될 수 있습니다..
5 안전성:고전압 단속 스위치의 운영자는 전기적 위험을 방지하기 위해 적절한 안전 절차를 준수해야합니다. 이것은 개인 보호 장비를 착용하거나 팀으로 일하거나로크아웃/태그아웃 절차를 따라.
적용:
회로 격리: 고전압 격리 스위치는 유지 보수, 수리 또는 테스트 목적으로 고전압 회로의 섹션을 격리하는 데 사용됩니다. 스위치를 열면부문은 시스템 나머지 부분에서 효과적으로 분리 될 수 있습니다., 작업이 안전하게 수행될 수 있도록 합니다.
로드 스위칭: 고전압 격리 스위치는 회로에서 전기 전력의 흐름을 제어하기 위해 로드 스위치로 사용될 수 있습니다.그들은 특히 부하가 상대적으로 작고 차단기 또는 피우스가 필요하지 않은 상황에서 유용합니다..
오버헤드 라인 보호: 고전압 격리 스위치는 종종 오버헤드 전력 선에 설치되어 번개 타격 및 기타 전기 장애로부터 보호합니다.선의 한 부분을 분리함으로써, 스위치는 장비에 손상을 방지하고 전력 중단 위험을 줄이는 데 도움이 될 수 있습니다.
트랜스포머 보호: 고전압 격리 스위치는 또한 장애 또는 과부하의 경우 트랜스포머를 전기 네트워크에서 격리하여 보호하는 데 사용됩니다. 스위치를 열면트랜스포머가 네트워크에서 분리 될 수 있습니다., 트랜스포머 및 기타 장비의 손상을 방지합니다.
상태:
1지정된 지역의 최고 고도는 해발 1000m를 초과하지 않습니다. 이 고도 제한은 장비의 설치 및 운영에 중요합니다.
2주변 공기의 온도는 특정 한계를 가지고 있습니다. 최대 온도는 +40 ° C를 초과해서는 안되며 최소 온도는 특정 지역에 따라 다를 수 있습니다. 일반 지역에서는최소 온도는 -30°C 이하로 떨어지지 않아야 합니다., 파라모스 지역에서는 -40°C 이하로 떨어지지 않아야 합니다.
3바람의 압력은 700파스칼 (Pa) 을 넘지 않아야 하며 이는 약 34m/s의 바람 속도에 해당한다.이 제한은 장비가 기능이나 구조적 무결성을 손상시키지 않고 바람의 힘을 견딜 수 있도록 보장합니다..
4.지진 강도는 8도 를 초과해서는 안 됩니다. 이것은 장비가 손상되지 않고 견딜 수 있는 지진 활동의 최대 강도를 의미합니다.지진 강도를 측정 하기 위해 사용 되는 특정 규모 는 지역 이나 국가 에 따라 달라질 수 있다.
5작업 환경은 빈번한 격렬한 진동으로부터 자유로워야 합니다. 이 요구 사항은 장비가 정상적인 작동 조건에서 안정적이고 작동하도록 보장합니다.과도 한 진동 은 격리 장치 의 성능 과 수명 에 영향을 줄 수 있다.
6일반형 격리기는 가스, 연소, 화학 퇴적, 소금 스프레이 안개, 먼지 및 다른 폭발성 또는 부식성 물질으로부터 멀리 보관되는 장소에 설치해야합니다.이 재료는 격리 장치의 단열 및 전도 능력에 해로운 영향을 미칠 수 있습니다., 잠재적으로 성능과 안전성을 손상시킬 수 있습니다.
7오염 방지형 격리기는 심각한 오염이 있는 지역에 사용하도록 설계되었습니다.폭발물이나 화재를 일으킬 수 있는 물질이 없어야 합니다.이 요구 사항은 고립 장치가 어려운 환경 조건에도 불구하고 안전하고 기능성을 유지하는 것을 보장합니다.
기술 매개 변수:
| 시리즈 번호 | 매개 변수 | 단위 | 데이터 | |||||||||
| 1 | 가등전압 | kV | 12 | |||||||||
| 2 | 가속 전류 | 모델 번호 | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s 단시간 저항 전류 | 모델 번호 | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | 등급 단열 수준 | 번개 파동 저항 전압 (피크) | 극지대 - 지구 (긍정적, 부정적) |
kV | 75 | |||||||
| 횡단파괴 (긍정적, 부정적) |
85 | |||||||||||
| 산업용 주파수 저항 전압 1분) (효율적 가치) |
건조 테스트/습기 테스트 | 극지대 - 지구 | 42 (건조) 34 (습기) |
|||||||||
| 횡단파괴 | 48 (건조) | |||||||||||
| 48 (건조) | ||||||||||||
| 48 (건조) 40 (습기) |
||||||||||||
| 5 | 주 회로 저항 | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | 기계적 수명 시간 | 시간 | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
