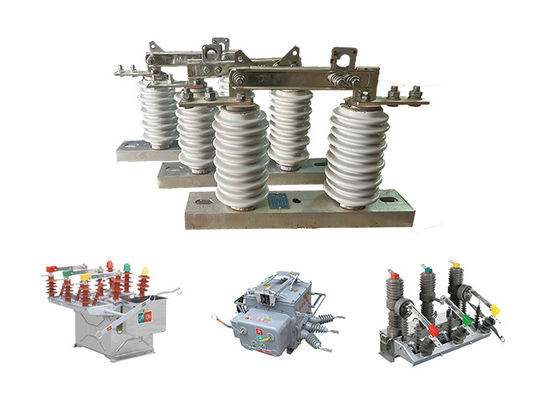

전기 외관 단속 스위치 단속 및 격리용 고전압 세라믹 및 강철 단속 스위치

전기 외관 단속 스위치 단속 및 격리용 고전압 세라믹 및 강철 단속 스위치

제품 설명:

고전압 격리 스위치 (high-voltage isolator switch) 는 단절 스위치 또는 격리 스위치로도 알려져 있으며, 고전압 전력 시스템의 필수 구성 요소입니다.전기 회로의 특정 섹션을 전원 소스에서 분리하거나 격리하는 목적을 수행합니다..

고전압 격리 스위치의 주요 기능은 전기 회로를 물리적으로 끊어 장비와 전원 공급원을 분리하는 것입니다.이 단속 및 격리 유지 보수 직원이 전기 충격을 위험없이 장비에서 안전하게 작업 할 수 있습니다.

진공 회로 차단기와 달리 고전압 격리 스위치는 활 끄는 기능을 제공하지 않습니다.회로 전환 또는 고장 상태에서 발생할 수 있는 전기 활을 중단하거나 끄는 데 설계되지 않습니다..

고전압 전력 시스템에서 고전압 격리 스위치는 종종 진공 회로 차단기와 조정됩니다.회로 차단기는 오류를 감지하고 현재 흐름을 중단하기 위해 트리핑에 책임이, 단절 격리기가 작동하는 동안 회로를 물리적으로 격리하고 시각적으로 단절을 표시합니다.

고전압 격리 스위치는 유지 보수 직원의 안전을 보장하는 데 중요한 역할을 합니다. 전기 장비에 대한 유지 보수 작업이 수행되기 전에,단절 격리기는 회로를 열고 가시적인 공기 격차를 생성하도록 작동합니다.이 작업은 장비가 비전력화되고 유지보수 작업에 안전하다는 것을 확인합니다.

적용:

1외부 단속 스위치는 전력 전송 및 유통 시스템의 필수 부품입니다.유지보수 또는 수리 작업을 위해 네트워크의 특정 섹션을 격리 할 수 있기 때문에또한 오류 또는 다른 비정상적인 상태의 경우 네트워크의 섹션을 격리하는 데 사용될 수 있습니다.

2이 스위치는 높은 전압과 전류를 처리하도록 설계되었으며 일반적으로 스테인리스 스틸, 알루미늄 또는 구리와 같은 내구적이고 견고한 재료로 구성됩니다.그 들 은 혹독 한 환경 조건 에 견딜 수 있도록 설계 되었습니다, 극한의 온도, 강한 바람, 강수 등.

3고전압 단속 스위치에는 공기 브레이크 스위치, 오일 침몰 스위치 및 가스 단열 스위치 등 여러 가지 유형이 있습니다. 공기 브레이크 스위치는 가장 일반적인 유형입니다.그리고 그들은 스위치를 열었을 때 물리적으로 분리되는 접촉 세트를 사용하여 작동 k기름 침몰 스위치는 일반적으로 고전압 응용 프로그램에서 사용되며 스위치가 열릴 때 활을 막기 위해 기름으로 채워집니다.가스 단열 스위치 는 스위치 접촉 을 단열 하기 위해 황 헥사 플루오라이드 가스를 사용 합니다, 더 작고 더 컴팩트한 스위치 디자인을 허용합니다.

4고전압 단속 스위치는 적절한 교육을 받은 자격을 갖춘 인력이 작동하고 유지 관리해야 합니다. 이러한 스위치와 작업할 때 안전 절차를 준수해야 합니다.적절한 개인 보호 장비의 사용 및 장비의 우연한 전원을 방지하기 위한 잠금/태그아웃 절차를 따르는 것고전압 단속 스위치의 정기적인 유지 및 테스트는 또한 정상적으로 작동하고 안전하게 사용할 수 있는지 확인하는 것이 중요합니다.

아웃도어 디스커넥터 스위치 스위치는 통도적인 부분을 단열기로 분리하여 정상 작동 단열 거리를 보장하고 통도적인 부분을 고정합니다.그리고 기본은 통합 스위치 장치로. 열기 상태에서 정상 작동 전압을 견딜 수 있는 가시적인 틈과 적절한 단열 거리가 있습니다. 닫기 상태에서정상 작동 전류와 단회로 결함 전류를 안정적으로 운반 할 수 있습니다.전구 소멸 장치가 있기 때문에 전압이 있지만 부하가 없는 회로를 전환하는 데만 사용할 수 있습니다.열기 및 닫기 작업은 격리 갈고리를 사용하여 인터클로크의 둥근 구멍을 당기거나 밀어내는 방식으로 수행됩니다., 동적 횡단 횡단 횡단 횡단 횡단 횡단 횡단 횡단

특징:

1고전압 등급: 고전압 격리 스위치는 일반적으로 수천 볼트에서 수십만 볼트까지의 높은 전압 수준을 견딜 수 있도록 설계되었습니다.

2견고한 구조: 고전압 격리 스위치는 일반적으로 포르셀라인 또는 폴리머와 같은 전기 활, 염화 및 다른 형태의 손상에 매우 내성이있는 재료로 만들어집니다..

3. 아크 스쳐: 많은 고전압 격리 스위치는 전기 활로 인해 발생하는 열을 분산시키고 스위치에 손상을 방지하는 데 도움이되는 아크 스쳐로 설계되었습니다.

4지상 스위치: 일부 고전압 격리 스위치에는 지상 스위치가 장착되어 있으며, 이는 회로의 격리된 섹션을 지상화함으로써 추가 수준의 안전성을 제공합니다.

5잠금 메커니즘: 유지보수 작업 중에 스위치가 실수로 닫히는 것을 방지하기 위해많은 고전압 격리 스위치에는 모든 안전 절차가 준수되기 전까지 스위치가 닫히지 않도록 하는 잠금 메커니즘이 장착되어 있습니다.

6시각 지표: 고전압 격리 스위치에는 또한 조명 또는 깃발과 같은 시각 지표가 포함 될 수 있습니다.스위치가 열린 상태인지 닫힌 상태인지 명확하게 표시하는.

상태:

1고도는 1000m를 초과하지 않습니다.

2.환경 공기 온도: 최대 + 40'C; 최소:총면적 -30'C, 파라모스 -40 C;

3.바람압은 700Pa를 초과하지 않습니다. (바람속 34m/s에 해당합니다.)

4지진 강도는 8도 이상 되지 않습니다.

5.근무상황은 빈번한 격렬한 진동이 없습니다.

6일반 유형의 격리기의 설치 장소는 가스, 연기와 화학적 퇴적물, 소금 스프레이 안개, 먼지

그리고 다른 폭발성 및 부식성 물질로 격리 장치의 단열 및 전도 능력을 심각하게 손상시킵니다.

7.오염 방지 유형 격리기는 심각한 더러운 유도 영역에 적용됩니다. 그러나, 그것은 폭발 물질 및 화재를 유발하는 물질이 되어서는 안 됩니다.

기술 매개 변수:
