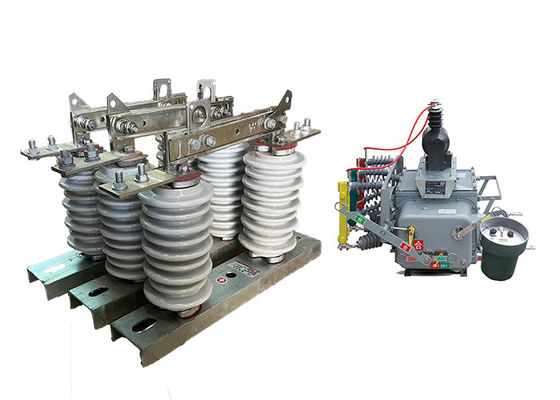

세라믹 GW9-10 1250A 야외 단속 스위치 AC 전력 갈고리 작동 단속 스위치 유통 시스템
제품 설명:
GW9-10 시리즈 야외 단속 스위치 (GW9-10 series outdoor disconnector switch) 는 유지 보수, 수리 또는 비상 용도로 전기 유통 선을 고립 및 연결하는 데 사용되는 휴대용 장치의 일종이다.다양한 용도로 사용할 수 있는 다재다능한 도구입니다, 상공 유통선, 변속소 및 산업 시설을 포함합니다.
외부 단속 스위치는 한 사람이 작동하도록 설계되어 사용과 조작이 용이합니다.전기 장비에 도달하도록 확장 할 수 있습니다., 그리고 교환 가능한 부착 장치의 집합, 사용자가 스위치 및 지상 라인을 열거나 닫는 것과 같은 다양한 작업을 수행 할 수 있습니다.
외부 단속 스위치는 전기 회로에서 가시적인 중단을 제공하도록 설계되어 전력 공급 장비와의 우연한 접촉으로부터 보호 할 수 있습니다.또한 환경 상태 에서도 견딜 수 있도록 설계 되었습니다, 강한 바람, 비, 눈과 같은, 그것은 야외 환경에서 사용하기에 적합합니다.
적용:
1유지보수 및 수리: 단속 스위치는 유지보수 또는 수리 목적으로 전력 라인의 섹션을 격리하는 데 사용됩니다.이렇게 하면 유지보수 직원들은 전기 충격을 받지 않고 안전하게 일할 수 있습니다..
2부하 분해: 전력 과부하가 발생하면 단속 스위치를 사용하여 부하를 분해하고 전력 라인이나 장비에 손상을 방지 할 수 있습니다.
3결함 격리: 단전 또는 지상 결함과 같은 결함이 발생할 경우 단기 단속 스위치를 사용하여 전력 라인의 섹션을 격리 할 수 있습니다.이것은 결함이 네트워크의 다른 부분으로 확산되어 추가 손상을 입는 것을 방지합니다..
4. 스위칭 작업: 단속 스위치는 전원 공급원을 연결하거나 단속하거나 네트워크의 다른 부분으로 전력을 재배도하는 것과 같은 스위칭 작업에 사용됩니다.
5보호: 단속 스위치는 종종 전력 라인과 장비를 손상으로부터 보호하기 위해 차단기 및 안전 장치와 같은 다른 보호 장치와 함께 사용됩니다.
6재생 에너지: 풍력 및 태양광과 같은 재생 에너지의 사용이 증가함에 따라 이 에너지원을 전력망과 연결하고 분리하는 데 단속 스위치가 사용됩니다.
작업:
아웃도어 디스커넥터 스위치 스위치는 통도적인 부분을 단열기로 분리하여 정상 작동 단열 거리를 보장하고 통도적인 부분을 고정합니다.그리고 기본은 통합 스위치 장치로. 열기 상태에서 정상 작동 전압을 견딜 수 있는 가시적인 틈과 적절한 단열 거리가 있습니다. 닫기 상태에서정상 작동 전류와 단회로 결함 전류를 안정적으로 운반 할 수 있습니다.전구 소멸 장치가 있기 때문에 전압이 있지만 부하가 없는 회로를 전환하는 데만 사용할 수 있습니다.열기 및 닫기 작업은 격리 갈고리를 사용하여 인터클로크의 둥근 구멍을 당기거나 밀어내는 방식으로 수행됩니다., 동적 횡단 횡단 횡단 횡단 횡단 횡단 횡단 횡단
구조:
1.포르셀라인 단열체: 단열체 는 단열기의 주요 구성 요소이며 일반적으로 고강성 포르셀라인으로 만들어집니다.그것은 선도자와 지원 구조 사이의 전기 절연을 제공하기 위해 설계되었습니다., 그리고 원하는 모양과 크기로 만들어집니다.
2금속 끝 장착장치: 금속 끝 장착장치는 단열체에 고정되어 단열기를 전도기와 지지 구조에 연결하는 방법을 제공합니다.보통 은 진열 된 강철 이나 다른 부식 저항성 물질 으로 만들어집니다., 그리고 설치가 용이하기 위해 틈이나 볼과 소켓 관절과 같은 특수 기능으로 설계될 수 있습니다.
3밀폐 화합물: 밀폐 화합물은 단열체와 금속 끝 장착 장치 사이의 결합을 밀폐하기 위해 사용되며 습기와 오염 물질이 단열기의 내부로 들어가는 것을 방지합니다.
4하드웨어: 볼트, 견과류 및 휠러와 같은 하드웨어는 열대체와 지원 구조에 금속 끝 장착 장치를 고정하는 데 사용됩니다.
부착 캡: 부착 캡은 금속 끝 부착 장치를 부식 및 손상으로부터 보호하기 위해 사용되며 플라스틱 또는 다른 재료로 만들어질 수 있습니다.
5추가 기능: 특정 응용 프로그램에 따라, 폼 고전압 전기 격리기는 격리 장벽, 아크 낙하구,그리고 지구 스위치 그들의 성능과 안전을 향상.
조건:
기술 매개 변수:
| 시리즈 번호 | 매개 변수 | 단위 | 데이터 | |||||||||
| 1 | 가등전압 | kV | 12 | |||||||||
| 2 | 가속 전류 | 모델 번호 | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s 단시간 저항 전류 | 모델 번호 | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | 등급 단열 수준 | 번개 파동 저항 전압 (피크) | 극지대 - 지구 (긍정적, 부정적) |
kV | 75 | |||||||
| 횡단파괴 (긍정적, 부정적) |
85 | |||||||||||
| 산업용 주파수 저항 전압 1분) (효율적 가치) |
건조 테스트/습기 테스트 | 극지대 - 지구 | 42 (건조) 34 (습기) |
|||||||||
| 횡단파괴 | 48 (건조) | |||||||||||
| 48 (건조) | ||||||||||||
| 48 (건조) 40 (습기) |
||||||||||||
| 5 | 주 회로 저항 | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | 기계적 수명 시간 | 시간 | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
