제품 설명:

외부 단속 스위치 (outdoor disconnector switch) 는 고전압 전력 시스템에서 필수적인 구성 요소입니다.그 주된 목적 은 전기 회로 의 특정 부분 을 전원 원소 로부터 분리 하거나 분리 하는 것 이다.
야외 단속 스위치의 주요 기능은 전기 회로를 물리적으로 끊는 것으로 장비와 전원 공급원을 효과적으로 분리합니다.이 단속 및 격리 유지 관리 직원이 안전하게 장비에서 작업 할 수 있습니다전기 충격 위험을 최소화합니다.
진공 회로 차단기와 달리 외부 단속 스위치는 활 끄는 기능을 가지고 있지 않다는 점에 유의해야합니다.회로 전환 또는 고장 상태에서 발생할 수 있는 전기 활을 중단하거나 끄는 데 설계되지 않습니다..
고전압 전력 시스템에서 고전압 격리 스위치는 종종 진공 회로 차단기와 조정됩니다.회로 차단기는 오류를 감지하고 현재 흐름을 중단하기 위해 트리핑에 책임이, 단절 격리기는 회로를 물리적으로 격리하고 단절의 시각적 표시를 제공하기 위해 작동합니다.
외부 단속 스위치는 유지보수 직원의 안전을 보장하는 데 중요한 역할을 합니다. 전기 장비에 대한 유지보수 작업을 수행하기 전에단절 격리기는 회로를 열고 가시적인 공기 격차를 생성하도록 작동합니다.이 작업은 장비가 전력을 제거하고 유지 보수 작업을 위해 안전하다는 확인입니다.
외부 단속 스위치 (disconnect switch) 또는 단속 스위치 (isolator switch) 라고도 불리는 외부 단속 스위치는 고전압 전력 시스템에서 필수적인 부품입니다.그 주된 목적 은 전기 회로 의 특정 부분 을 전원 원소 로부터 분리 하거나 분리 하는 것 이다.


적용:

1.회로 격리: 고전압 격리 스위치는 유지 보수, 수리 또는 테스트 목적으로 고전압 회로의 섹션을 격리하는 데 사용됩니다. 스위치를 열면부문은 시스템 나머지 부분에서 효과적으로 분리 될 수 있습니다., 작업이 안전하게 수행될 수 있도록 합니다.

2로드 스위칭: 고전압 격리 스위치는 회로에서 전기 전력의 흐름을 제어하기 위해 로드 스위치로 사용될 수 있습니다.그들은 특히 부하가 상대적으로 작고 차단기 또는 피우스가 필요하지 않은 상황에서 유용합니다..

3오버헤드 라인 보호: 고전압 격리 스위치는 종종 오버헤드 전력 라인에 설치되어 번개 타격 및 기타 전기 장애로부터 보호합니다.선의 한 부분을 분리함으로써, 스위치는 장비에 손상을 방지하고 전력 중단 위험을 줄이는 데 도움이 될 수 있습니다.

4트랜스포머 보호: 고전압 격리 스위치는 또한 장애 또는 과부하의 경우 트랜스포머를 전기 네트워크에서 격리하여 보호하는 데 사용됩니다. 스위치를 열면트랜스포머가 네트워크에서 분리 될 수 있습니다., 트랜스포머 및 기타 장비의 손상을 방지합니다.

작업:

1 준비: 스위치 를 작동 시키기 전 에 전기적 위험 을 방지 하기 위해, 회로 를 전력 을 제거 하고 적절 히 땅 으로 연결 해야 한다.스위치는 손상 또는 마모의 징후를 검사해야합니다.
2 스위치 닫기: 스위치를 닫기 위해, 조작자는 수동 또는 원격으로 스위치 손잡이 또는 제어 레버를 닫힌 위치로 이동합니다. 이것은 회로를 전원 소스로 연결합니다.전류가 회로로 흐를 수 있도록.
3 스위치를 열기: 스위치를 열기 위해, 조작자는 수동 또는 원격으로 스위치 손잡이 또는 제어 레버를 개방 상태로 이동합니다. 이것은 전원 소스에서 회로를 분리합니다.전류의 흐름을 중단.
4 활 관리: 스위치가 열리면 접촉자 사이에 전기 활이 발생할 수 있으며, 이는 위험하며 스위치를 손상시킬 수 있습니다.스위치에는 아크 스파우트 또는 블로아웃 스필과 같은 장치가 장착될 수 있습니다..
5 안전: 고전압 단속 스위치 사용자들은 전기적 위험을 방지하기 위해 적절한 안전 절차를 따라야 합니다. 여기에는 개인 보호 장비를 착용하는 것, 팀으로 일하는 것,로크아웃/태그아웃 절차를 따라.

구조:

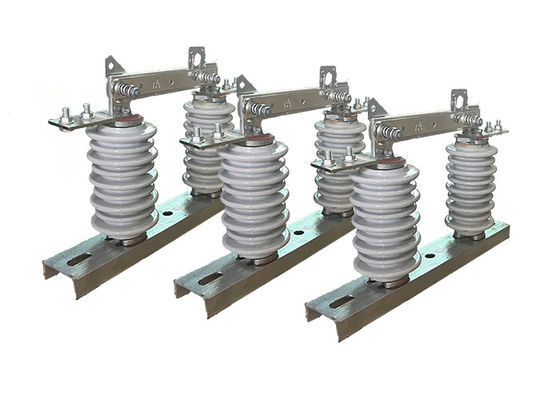

설명되는 제품은 기판 (플릿), 포스트 단열기, 전도성 부분 및 융합 장치로 구성됩니다.칼은 볼트를 통해 동적 접촉 칼 머리에 설치되고 정적 접촉 머리와 별도로 연결되어 있습니다각 면은 압축 스프링의 압력으로 좋은 접촉 상태에 유지됩니다. 칼은 슬롯 모양의 유형입니다.열 분산 표면을 증가시키고 온도 상승을 감소시키는이것은 칼의 기계적 강도에 기여하고 단전에도 동적 열적으로 안정적입니다.
접착 칼의 회전하지 않는 끝에 설치된 서로 연결되는 부품과 고정 접착 장치의 정적 잠금 갈고리가 열기 잠금 장치를 형성합니다. 브레이크가 닫히면장치가 자동 잠금, 그래서 브레이크 칼은 자신의 무게 또는 전기 힘의 작용으로 인해 떨어지지 않을 것입니다.
이 제품은 일반적으로 전력 전송 및 유통 시스템에서 사용되며 전기 네트워크의 적절한 기능을 보장하는 데 결정적인 역할을합니다.이러한 스위치와 작업 할 때 적절한 안전 절차를 준수해야합니다., 그리고 자격을 갖춘 훈련된 인원만 운영 및 유지보수 할 수 있어야 합니다.

상태:

1지정된 지역의 최고 고도는 해발 1000m를 초과하지 않습니다. 이 고도 제한은 장비의 설치 및 운영에 중요합니다.

2주변 공기의 온도는 특정 한계를 가지고 있습니다. 최대 온도는 +40 ° C를 초과해서는 안되며 최소 온도는 특정 지역에 따라 다를 수 있습니다. 일반 지역에서는최소 온도는 -30°C 이하로 떨어지지 않아야 합니다., 파라모스 지역에서는 -40°C 이하로 떨어지지 않아야 합니다.

3바람의 압력은 700파스칼 (Pa) 을 넘지 않아야 하며 이는 약 34m/s의 바람 속도에 해당한다.이 제한은 장비가 기능이나 구조적 무결성을 손상시키지 않고 바람의 힘을 견딜 수 있도록 보장합니다..

4.지진 강도는 8도 를 초과해서는 안 됩니다. 이것은 장비가 손상되지 않고 견딜 수 있는 지진 활동의 최대 강도를 의미합니다.지진 강도를 측정 하기 위해 사용 되는 특정 규모 는 지역 이나 국가 에 따라 달라질 수 있다.

5작업 환경은 빈번한 격렬한 진동으로부터 자유로워야 합니다. 이 요구 사항은 장비가 정상적인 작동 조건에서 안정적이고 작동하도록 보장합니다.과도 한 진동 은 격리 장치 의 성능 과 수명 에 영향을 줄 수 있다.

6일반형 격리기는 가스, 연소, 화학 퇴적, 소금 스프레이 안개, 먼지 및 다른 폭발성 또는 부식성 물질으로부터 멀리 보관되는 장소에 설치해야합니다.이 재료는 격리 장치의 단열 및 전도 능력에 해로운 영향을 미칠 수 있습니다., 잠재적으로 성능과 안전성을 손상시킬 수 있습니다.

7오염 방지형 격리기는 심각한 오염이 있는 지역에 사용하도록 설계되었습니다.폭발물이나 화재를 일으킬 수 있는 물질이 없어야 합니다.이 요구 사항은 고립 장치가 어려운 환경 조건에도 불구하고 안전하고 기능성을 유지하는 것을 보장합니다.

기술 매개 변수:
