제품 설명:

외관 단속 스위치 (Outdoor disconnector switch) 는 정비, 수리 또는 비상 용도로 전기 유통선을 격리하고 연결하는 데 사용되는 휴대용 장치의 일종이다.다양한 용도로 사용할 수 있는 다재다능한 도구입니다, 상공 유통선, 변속소 및 산업 시설을 포함합니다.

o 는 한 사람 만 작동 할 수 있도록 설계되어 사용 및 기동이 용이합니다. 그것은 전기 장비에 도달 할 수 있도록 확장 될 수있는 망원경 유리 섬유 기둥으로 구성됩니다.그리고 교환 가능한 부착 장치 세트, 사용자가 스위치와 지상 라인을 열고 닫는 것과 같은 다양한 작업을 수행 할 수 있습니다.

격리 스위치는 전기 회로에서 가시적인 중단을 제공하도록 설계되어 전력 장치와 우연한 접촉으로부터 보호합니다.또한 환경 상태 에서도 견딜 수 있도록 설계 되었습니다, 강한 바람, 비, 눈과 같은, 그것은 야외 환경에서 사용하기에 적합합니다.

구조:

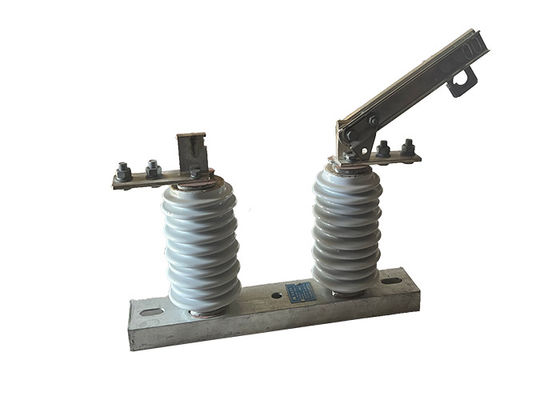

이 제품은 기저 (판판), 포스트 단열기, 전도성 부분 및 연결 장치로 구성됩니다. 칼의 한쪽 끝은 볼트를 통해 동적 접촉 칼 머리에 설치됩니다.그리고 칼의 다른 끝은 정적 접촉 머리와 별도로 연결되어 있습니다., 그리고 각 면은 압축 스프링의 압력으로 좋은 접촉 상태에 유지됩니다. 각 칼은 슬롯 모양의 유형입니다.하지만 온도 상승을 줄이는 데도 도움이 됩니다., 그리고 단류에 대한 동적 열 안정성을 만들기, 칼의 기계적 강도를 향상.접착 칼의 회전하지 않는 끝에 장착된 서로 연결되는 부품과 정적 접착기에 고정된 잠금 갈고리가 개방 잠금 장치를 구성합니다., 브레이크가 닫히면 자동으로 잠금되므로 브레이크 칼은 자신의 무게 또는 전기 에너지의 작용으로 인해 스스로 떨어지지 않습니다.원인을 없이 브레이크를 열게 하는 경우.

적용:

1.회로 격리: 고전압 격리 스위치는 유지 보수, 수리 또는 테스트 목적으로 고전압 회로의 섹션을 격리하는 데 사용됩니다. 스위치를 열면부문은 시스템 나머지 부분에서 효과적으로 분리 될 수 있습니다., 작업이 안전하게 수행될 수 있도록 합니다.

2로드 스위칭: 고전압 격리 스위치는 회로에서 전기 전력의 흐름을 제어하기 위해 로드 스위치로 사용될 수 있습니다.그들은 특히 부하가 상대적으로 작고 차단기 또는 피우스가 필요하지 않은 상황에서 유용합니다..

3오버헤드 라인 보호: 고전압 격리 스위치는 종종 오버헤드 전력 라인에 설치되어 번개 타격 및 기타 전기 장애로부터 보호합니다.선의 한 부분을 분리함으로써, 스위치는 장비에 손상을 방지하고 전력 중단 위험을 줄이는 데 도움이 될 수 있습니다.

4트랜스포머 보호: 고전압 격리 스위치는 또한 장애 또는 과부하의 경우 트랜스포머를 전기 네트워크에서 격리하여 보호하는 데 사용됩니다. 스위치를 열면트랜스포머가 네트워크에서 분리 될 수 있습니다., 트랜스포머 및 기타 장비의 손상을 방지합니다.

상태:

1최대 설치 고도는 1000m를 초과해서는 안됩니다.

2주변 공기의 온도는 +40'C를 넘지 않아야 하며, 일반 지역에서는 -30'C 이하로 떨어지지 않아야 합니다.

3바람의 압력은 70Pa를 초과해서는 안되며, 이는 34m/s의 바람 속도에 해당합니다.

4격리기는 최대 8도 지진을 견딜 수 있어야 합니다.

5격리기는 빈번한 격렬한 진동이 없는 곳에 설치되어야 합니다.

6일반 유형의 격리 장치의 경우 가스, 연소, 화학적 퇴적, 소금 스프레이 안개, 먼지,그리고 다른 폭발성 및 부식성 물질로 고립 장치의 단열 및 전도 능력을 심각하게 손상시킬 수 있습니다..

7오염 방지형 격리장치는 매우 더러운 유도구역에 사용하기에 적합하지만 폭발성 또는 화재 발생 물질이 있는 부위에 설치되어서는 안 됩니다.

기술 매개 변수:
