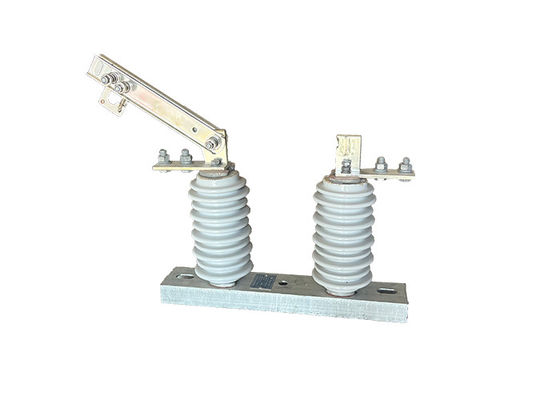

고전압 야외 디스코너 스위치 AC 전력 더 나은 효과 야외 진공 회로 차단기와 함께 사용

고전압 야외 디스코너 스위치 AC 전력 더 나은 효과 야외 진공 회로 차단기와 함께 사용

제품 설명:

외부 단속 스위치는 실제로 고전압 전력 전송 및 유통 시스템에서 유지 보수 또는 수리 목적으로 전력 소스에서 회로를 단속하는 데 사용됩니다.그들은 전원 공급에서 회로를 고립하는 방법을 제공합니다, 노동자들이 전기 충격을 받을 위험 없이 안전하게 업무를 수행할 수 있도록 합니다.

외부 단속 스위치의 작동은 스위치의 블레이드 또는 콘택트의 열과 닫기를 제어하는 회전하는 막대기를 포함합니다. 막대기를 회전함으로써,블레이드가 켜지거나 꺼질 수 있습니다.이 메커니즘은 스위치의 상태를 수동으로 표시 할 수 있습니다.

조작자의 안전을 위해, 단속 스위치의 기둥은 일반적으로 유리섬유 또는 복합재료와 같은 전도성이 없는 재료로 만들어집니다.시스템에서 존재하는 고전압에 대한 단열을 제공하는이 단열은 스위치를 작동 할 때 운영자를 전기 충격으로부터 보호합니다.

외부 단속 스위치는 제어하는 회로의 다른 전압 및 전류 등급을 수용하기 위해 다양한 디자인과 크기로 제공됩니다.일반적으로 야외 환경 에서 기둥 이나 구조물 에 장착 됩니다다른 보호 장치와 함께, 단속기 및 안전 장치와 같이,단속 스위치는 격리 및 보호 장치를 제공함으로써 전기 시스템의 전반적인 안전과 신뢰성에 기여합니다..

작업:

1 준비: 스위치 를 작동 시키기 전 에 전기적 위험 을 방지 하기 위해, 회로 를 전력 을 제거 하고 적절 히 땅 으로 연결 해야 한다.스위치는 손상 또는 마모의 징후를 검사해야합니다.
2 스위치 닫기: 스위치를 닫기 위해, 조작자는 수동 또는 원격으로 스위치 손잡이 또는 제어 레버를 닫힌 위치로 이동합니다. 이것은 회로를 전원 소스로 연결합니다.전류가 회로로 흐를 수 있도록.
3 스위치를 열기: 스위치를 열기 위해, 조작자는 수동 또는 원격으로 스위치 손잡이 또는 제어 레버를 개방 상태로 이동합니다. 이것은 전원 소스에서 회로를 분리합니다.전류의 흐름을 중단.
4 활 관리: 스위치가 열리면 접촉자 사이에 전기 활이 발생할 수 있으며, 이는 위험하며 스위치를 손상시킬 수 있습니다.스위치에는 아크 스파우트 또는 블로아웃 스필과 같은 장치가 장착될 수 있습니다..
5 안전: 고전압 단속 스위치 사용자들은 전기적 위험을 방지하기 위해 적절한 안전 절차를 따라야 합니다. 여기에는 개인 보호 장비를 착용하는 것, 팀으로 일하는 것,로크아웃/태그아웃 절차를 따라.

구조:

이 제품은 기저 (판판), 포스트 단열기, 전도성 부분 및 연결 장치로 구성됩니다. 칼의 한쪽 끝은 볼트를 통해 동적 접촉 칼 머리에 설치됩니다.그리고 칼의 다른 끝은 정적 접촉 머리와 별도로 연결되어 있습니다., 그리고 각 면은 압축 스프링의 압력으로 좋은 접촉 상태에 유지됩니다. 각 칼은 슬롯 모양의 유형입니다.하지만 온도 상승을 줄이는 데도 도움이 됩니다., 그리고 단류에 대한 동적 열 안정성을 만들기, 칼의 기계적 강도를 향상.접착 칼의 회전하지 않는 끝에 장착된 서로 연결되는 부품과 정적 접착기에 고정된 잠금 갈고리가 개방 잠금 장치를 구성합니다., 브레이크가 닫히면 자동으로 잠금되므로 브레이크 칼은 자신의 무게 또는 전기 에너지의 작용으로 인해 스스로 떨어지지 않습니다.원인을 없이 브레이크를 열게 하는 경우.

관계:

야외 진공 회로 차단기와 야외 고전압 단절 단절기 사이의 관계는 전기 시스템에서 상호 보완적인 역할에 있습니다.

1회로 중단: 진공 회로 차단기는 정상적인 작동 중 또는 고장 발생 시 전기 회로를 중단하는 데 책임이 있습니다.그것은 현재 흐름을 끊는 주요 수단으로 작용반대로, 단절 격리기는 유지 보수 또는 수리 작업 중에 전원 공급원으로부터 회로를 격리하는 데 사용됩니다.그것은 물리적으로 회로를 열어서 안전의 추가 계층을 제공합니다.

2조정: 고전압 전력 시스템에서 진공 회로 차단기와 단절 격리기는 종종 함께 작동하도록 조정됩니다.회로 차단기는 오류를 감지하고 현재 흐름을 중단하기 위해 트리핑에 책임이, 단절 격리기는 회로를 물리적으로 격리하고 단절의 가시적인 표시를 제공하기 위해 사용됩니다.

3안전 및 유지보수: 단속 격리기는 유지보수 직원의 안전을 보장하는 데 중요한 역할을합니다. 전기 장비에 대한 유지보수 작업이 수행되기 전에,단절 격리기는 회로를 열고 가시적인 공기 간격을 제공하도록 작동합니다.이 방식은 장비가 전력 공급을 끊고 안전하게 작동할 수 있도록 합니다. 반면 진공 차단기는 정상 작동과 고장 발생 시 시스템을 보호합니다.

기술 매개 변수:
