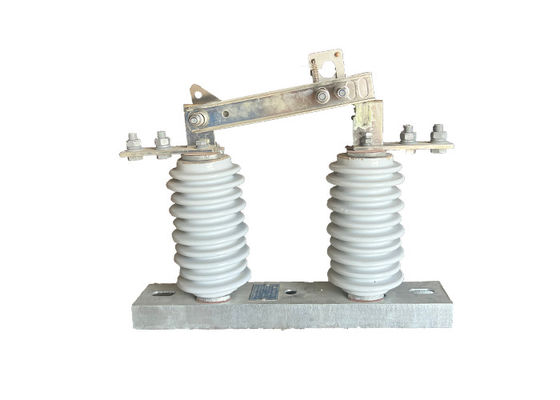

내구성 야외 단속 스위치 휴대 및 높은 전압의 강력한 전기 서브 스테이션에 대한 쉬운 설치
제품 설명:
외부 단속 스위치는 고전압 전력 전송 및 유통 시스템에서 중요한 역할을 합니다.정비 또는 수리 목적으로 전원 원자에서 회로를 분리하도록 특별히 설계되어 있습니다., 시스템에서 작업을 수행하는 작업자의 안전을 보장합니다.
야외 단속 스위치의 주요 기능은 전원 공급 장치에서 회로를 격리하는 것입니다.이것은 스위치의 블레이드 또는 접촉의 열과 닫기를 제어하는 회전 스틸을 통해 달성됩니다톱니 를 회전 시키면 톱니 를 켜거나 꺼내서 회로 를 효과적으로 연결 하거나 분리 할 수 있다. 이 수동 조작 은 스위치 의 상태 를 눈에 띄게 나타낸다.오퍼레이터가 회로에 전원이 공급되거나 공급되지 않는지 쉽게 결정할 수 있도록.
운영자 안전은 고전압 시스템에서 가장 중요합니다. 따라서 야외 단속 스위치의 기둥은 일반적으로 전도성 없는 재료로 만들어집니다.유리섬유 또는 복합재료와 같이이러한 재료 선택은 스톱이 시스템에서 존재하는 고전압에 대한 단열을 제공하여 스위치 작동 중 전기 충격으로부터 운영자를 보호하도록합니다.
외부 단속 스위치는 그들이 제어하는 회로의 전압 및 전류 등급을 수용하기 위해 다양한 디자인과 크기로 제공됩니다.그들은 쉽게 접근 할 수 있고 작동 할 수 있도록 일반적으로 야외 환경에서 기둥이나 구조물에 설치됩니다.. 회로 차단기 및 피지 같은 다른 보호 장치와 함께 사용할 때,단속 스위치는 격리 및 보호 장치를 제공함으로써 전기 시스템의 전반적인 안전과 신뢰성에 기여합니다..
특징:
1격리 및 유지보수: 외부 단속 스위치는 유지보수 또는 수리 작업 중에 전원 출처에서 회로를 격리하는 방법을 제공합니다.이 고립은 작업자가 전기 충격을 받을 위험이 없이 안전하게 시스템에서 작업할 수 있도록 보장합니다.회로를 분리함으로써 스위치는 특정 섹션의 전력을 제거하여 유지 보수 작업을 안전하게 수행 할 수 있습니다.
2가시적 표시: 수동 조작 및 스위치 상태의 가시적 표시가 안전성을 향상시킵니다.조작자 들 은 스위치 의 블레이드 또는 접촉 의 위치 를 관찰 함 으로서 회로 가 연결 되어 있는지 끊어졌는지 쉽게 판단 할 수 있다이 시각적 표시는 전기 회로와 우연한 접촉을 방지하여 전기 사고 위험을 줄이는 데 도움이됩니다.
3전기적 위험으로부터 보호: 외부 단속 스위치에 사용되는 비전도 전구 물질은 시스템에 존재하는 고전압에 대한 단열을 제공합니다.이 단열은 스위치 작동 동안 전기 충격에서 운영자를 보호그것은 조작자와 전기 부품 사이의 장벽으로 작용하여 부상 위험을 최소화합니다.
4보호 장치와 연계: 외부 단속 스위치는 차단기 및 피지 등 다른 보호 장치와 함께 작동합니다.이 장치들은 전기 시스템의 전반적인 안전과 신뢰성을 보장하기 위해 서로를 보완합니다.단속 스위치는 시스템의 결함이 있는 부위를 격리하는 데 사용될 수 있으며, 차단기나 피저가 작동하여 시스템을 추가 손상으로부터 보호할 수 있습니다.
5접근성 및 신뢰성: 야외 단속 스위치는 쉽게 액세스 할 수 있고 작동 할 수 있도록 설계되었습니다. 일반적으로 야외 설정의 기둥이나 구조물에 설치됩니다.유지보수 직원의 신속하고 편리한 접근을 허용합니다.그들의 견고한 구조와 신뢰할 수있는 운영은 전기 시스템의 전반적인 신뢰성에 기여하여 정지 시간을 최소화하고 끊김없는 전력 공급을 보장합니다.
운영
1초기 위치: 단속 스위치는 처음에는 닫힌 위치에 있습니다. 즉 회로가 연결되고 전원이 공급됩니다.스위치의 블레이드 또는 접촉은 대응하는 단말기 또는 선도자와 접촉, 전류의 흐름을 허용합니다.
2준비 및 안전 조치: 스위치를 작동하기 전에 적절한 안전 조치가 취되어야 합니다.적절한 개인 보호 장비 (PPE) 를 착용하고 잠재적인 위험 요소가 없는 지역을 보장하는 것안전 프로토콜과 가이드라인을 준수하는 것이 중요합니다.
3수동 작동: 조작자는 스위치의 칼 또는 접촉의 열과 닫기를 제어하는 스위치의 스톨 또는 손잡이를 회전합니다.폴은 일반적으로 전기 구성 요소에서 안전한 거리에 위치하고 있으며 단열을 위해 전도성이없는 재료로 만들어집니다..
4스위치를 열기: 막대기를 회전시키면 스위치의 블레이드 또는 콘택트가 터미널이나 선도자로부터 분리되어 회로를 효과적으로 열 수 있습니다.이 동작은 전기 전류의 흐름을 중단하고 전원 소스에서 회로를 분리.
5가시적 표시: 스위치가 작동 할 때 상태의 가시적 표시를 제공합니다. 스위치 블레이드 또는 접촉의 위치를 관찰 할 수 있습니다.일반적으로 투명한 장막을 통해 또는 시각적 표시기를 사용하여, 회로가 연결되었는지 끊겼는지 확인하기 위해
6유지보수 또는 수리: 연결 단절 스위치가 열려있는 상태에서, 유지보수 또는 수리 작업은 회로에서 안전하게 수행 할 수 있습니다.작업자는 전기 충격 위험 없이 시스템에서 작업할 수 있습니다., 회로가 전원으로부터 분리되어 있기 때문에.
7스위치 닫기: 유지 보수 또는 수리 작업이 완료되고 회로에 전원을 복원하는 것이 안전하면 운영자는 스위치를 닫기 위해 반대 방향으로 기둥을 회전합니다.블레이드 또는 접촉은 터미널 또는 선도자와 다시 연결, 회로를 전원 소스로 다시 연결합니다.
8확인: 스위치를 닫은 후 회로가 성공적으로 재충전되어 올바르게 작동하는지 확인하는 것이 중요합니다.이것은 시스템이 의도 된대로 작동하는지 확인하기 위해 적절한 테스트 및 모니터링 절차를 통해 수행 할 수 있습니다..
적용:
1유지보수 및 수리: 로드버스터 전기 격리기는 일반적으로 유지보수 및 수리 활동을 위해 전기 유통 선을 격리하고 지상하는 데 사용됩니다.유지보수 직원이 전기 충격 위험 없이 전력 공급 장비에서 안전하게 작업 할 수 있도록 합니다..
2비상 대응: 로드버스터 전기 격리기는 전력 중단이나 자연 재해와 같은 비상 상황에서 사용할 수 있습니다.전기 배급 라인을 고립하고 지상화하고 안전하게 전력을 복원하기 위해.
3. 스위칭 작업: 로드버스터 전기 격리기는 스위치를 열거나 닫고 전기 유통 선의 다른 스위칭 작업을 수행하는 데 사용할 수 있습니다.
상태:
1최대 설치 고도는 1000m를 초과해서는 안됩니다.
2주변 공기의 온도는 +40'C를 넘지 않아야 하며, 일반 지역에서는 -30'C 이하로 떨어지지 않아야 합니다.
3바람의 압력은 70Pa를 초과해서는 안되며, 이는 34m/s의 바람 속도에 해당합니다.
4격리기는 최대 8도 지진을 견딜 수 있어야 합니다.
5격리기는 빈번한 격렬한 진동이 없는 곳에 설치되어야 합니다.
6일반 유형의 격리 장치의 경우 가스, 연소, 화학적 퇴적, 소금 스프레이 안개, 먼지,그리고 다른 폭발성 및 부식성 물질로 고립 장치의 단열 및 전도 능력을 심각하게 손상시킬 수 있습니다..
7오염 방지형 격리장치는 매우 더러운 유도구역에 사용하기에 적합하지만 폭발성 또는 화재 발생 물질이 있는 부위에 설치되어서는 안 됩니다.
기술 매개 변수:
시리즈 번호 | 매개 변수 | 단위 | 데이터 | |||||||||
1 | 가등전압 | kV | 12 | |||||||||
2 | 가속 전류 | 모델 번호 | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
(H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
(H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
3 | 4s 단시간 저항 전류 | 모델 번호 | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
(H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
(H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
4 | 등급 단열 수준 | 번개 파동 저항 전압 (피크) | 극지대 - 지구 (긍정적, 부정적) |
kV | 75 | |||||||
횡단파괴 (긍정적, 부정적) |
85 | |||||||||||
산업용 주파수 저항 전압 1분) (효율적 가치) |
건조 테스트/습기 테스트 | 극지대 - 지구 | 42 (건조) 34 (습기) |
|||||||||
횡단파괴 | 48 (건조) | |||||||||||
48 (건조) | ||||||||||||
48 (건조) 40 (습기) |
||||||||||||
5 | 주 회로 저항 | μ Ω | 630 | |||||||||
1000 | ||||||||||||
1250 | ||||||||||||
6 | 기계적 수명 시간 | 시간 | 50 | |||||||||
50 | ||||||||||||
80 | ||||||||||||
