1000A 고전압 GW9-10 단속 스위치 12kV 외부 진공 회로 차단기 자동 작동

1000A 고전압 GW9-10 단속 스위치 12kV 외부 진공 회로 차단기 자동 작동

제품 설명:

고전압 단속 스위치는 전력 전송 및 유통 시스템에서 결정적인 역할을 합니다. 네트워크의 특정 섹션을 격리 할 수 있는 능력은 유지 보수에 필수적입니다.수리 작업이 스위치의 설계와 건설은 높은 전압과 전류를 처리 할 수있는 능력에 초점을 맞추고 있습니다.그리고 환경의 혹독한 조건에도 견딜 수 있습니다..

공중 차단 스위치, 오일 침투 스위치, 가스 단열 스위치와 같은 다양한 유형의 고전압 단절 스위치는 특정 응용 프로그램에 따라 다양한 장점을 제공합니다.에어 브레이크 스위치는 가장 일반적이며 회로를 중단하기 위해 물리적으로 분리 된 접촉에 의존합니다.. 기름에 잠긴 스위치는 오일로 가득 차 있어 활을 막아, 고전압 애플리케이션에 적합합니다. 가스 단열 스위치는 방열을 위해 황 헥사플루오라이드 가스를 사용합니다.더 컴팩트한 디자인을 허용합니다..

고전압 단속 스위치의 작동 및 유지보수는 적절한 교육을 받은 자격을 갖춘 인력을 필요로 합니다. 안전 절차,개인 보호장비 사용 및 잠금/타그 아웃 프로토콜 준수 등이 스위치의 적절한 기능과 안전성을 확인하기 위해 정기적인 유지 보수와 테스트도 중요합니다.

적용:

1서브 스테이션 격리: 서브 스테이션에서, 고전압 단속 스위치는 트랜스포머, 서킷 브레이커 및 기타 장비를 유지 보수 또는 수리를 위해 전력 시스템에서 단속하는 데 사용됩니다.

2송전선 격리: 고전압 단속 스위치는 유지 보수, 수리 또는 비상 상황에서 전력 흐름을 방지하기 위해 고전압 송전선의 섹션을 격리하는 데 사용됩니다.

3콘덴시터 뱅크 스위칭: 콘덴시터 뱅크가 있는 전력 시스템에서, 고전압 단속 스위치는 콘덴시터 뱅크를 유지 보수 또는 수리를 위해 전력 시스템에서 단속하기 위해 사용됩니다.

4부하 분출: 과부하 또는 다른 비상 상황의 경우, 고전압 단속 스위치는 전력 시스템의 특정 섹션을 분리하여 부하를 분출하는 데 사용할 수 있습니다.

5결함 격리: 고전압 단속 스위치는 장비의 손상을 방지하고 전력 공급의 연속성을 보장하기 위해 전력 시스템의 결함 섹션을 격리하는 데 사용됩니다.

작업:

고전압 단속 스위치는 통도 부분과 기저를 분리하여 일원제를 사용하여 정상적인 작업 단열 거리를 보장하고 선도 부분, 일원제를 고정합니다.그리고 기본은 통합 스위치 장치로. 열기 상태에서 정상 작동 전압을 견딜 수 있는 가시적인 틈과 적절한 단열 거리가 있습니다.정상 작동 전류와 단회로 결함 전류를 안정적으로 운반 할 수 있습니다.전구 소멸 장치가 있기 때문에 전압이 있지만 부하가 없는 회로를 전환하는 데만 사용할 수 있습니다.열기 및 닫기 작업은 격리 갈고리를 사용하여 인터클로크의 둥근 구멍을 당기거나 밀어내는 방식으로 수행됩니다., 동적 횡단 횡단 횡단 횡단 횡단 횡단 횡단 횡단

구조:

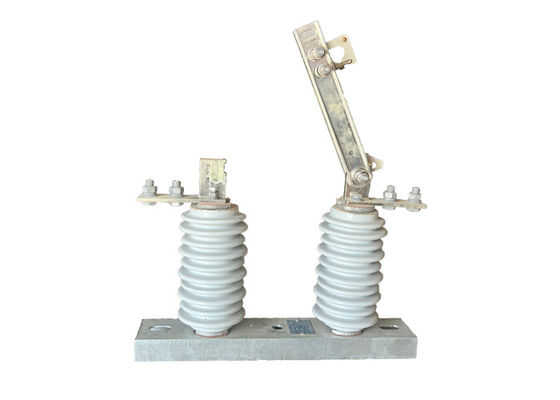

이 제품은 기저 (판판), 포스트 단열기, 전도성 부분 및 연결 장치로 구성됩니다. 칼의 한쪽 끝은 볼트를 통해 동적 접촉 칼 머리에 설치됩니다.그리고 칼의 다른 끝은 정적 접촉 머리와 별도로 연결되어 있습니다., 그리고 각 면은 압축 스프링의 압력으로 좋은 접촉 상태에 유지됩니다. 각 칼은 슬롯 모양의 유형입니다.하지만 온도 상승을 줄이는 데도 도움이 됩니다., 그리고 단류에 대한 동적 열 안정성을 만들기, 칼의 기계적 강도를 향상.접착 칼의 회전하지 않는 끝에 설치된 서로 연결되는 부분과 정적 접착기에 고정된 고정식 갈고리가 개방 잠금 장치를 구성합니다., 브레이크가 닫히면 자동으로 잠금되므로 브레이크 칼은 자신의 무게 또는 전기 에너지의 작용으로 인해 스스로 떨어지지 않습니다.원인을 없이 브레이크를 열게 하는 경우.
