12kV 630A HV AC 고효율력 단속 스위치 Gb 1985-2014 야외 진공 회로 차단기와 낮은 위험

12kV 630A HV AC 고효율력 단속 스위치 Gb 1985-2014 야외 진공 회로 차단기와 낮은 위험

제품 설명:

고전압 단속 스위치는 전력 전송 및 유통 시스템의 필수 부품입니다.유지보수 또는 수리 작업을 위해 네트워크의 특정 섹션을 격리 할 수 있기 때문에또한 고장 또는 다른 비정상적인 상태의 경우 네트워크의 섹션을 격리하는 데 사용될 수 있습니다.

이 스위치는 고전압과 전류를 처리하도록 설계되었으며 일반적으로 스테인리스 스틸, 알루미늄 또는 구리와 같은 내구적이고 견고한 재료로 구성됩니다.그 들 은 혹독 한 환경 조건 에 견딜 수 있도록 설계 되었습니다, 극한의 온도, 강한 바람, 강수 등.

고전압 단속 스위치에는 공기 브레이크 스위치, 오일 침몰 스위치 및 가스 단열 스위치 등 여러 가지 유형이 있습니다. 공기 브레이크 스위치는 가장 일반적인 유형입니다.그리고 그들은 스위치를 열었을 때 물리적으로 분리되는 접촉 세트를 사용하여 작동 k오일 잠긴 스위치는 일반적으로 고전압 응용 프로그램에서 사용되며 스위치가 열렸을 때 활을 막기 위해 기름으로 채워집니다.가스 단열 스위치 는 스위치 접촉 을 단열 하기 위해 황 헥사 플루오라이드 가스를 사용 합니다, 더 작고 더 컴팩트한 스위치 디자인을 허용합니다.

고전압 단속 스위치는 적절한 교육을 받은 자격을 갖춘 인력이 작동하고 유지 관리해야 합니다. 이러한 스위치와 작업할 때 안전 절차를 준수해야 합니다.적절한 개인 보호 장비의 사용 및 장비의 우연한 전원을 방지하기 위한 잠금/태그아웃 절차를 따르는 것고전압 단속 스위치의 정기적인 유지 및 테스트는 또한 정상적으로 작동하고 안전하게 사용할 수 있는지 확인하는 것이 중요합니다.

위치:

야외 진공 회로 차단기와 야외 고전압 단절 격리기의 관계는 전기 시스템에서의 상호 보완적인 역할에 있습니다.

회로 중단: 진공 회로 차단기는 정상적인 작동 중 또는 고장 발생 시 전기 회로를 중단하는 데 책임이 있습니다.그것은 현재 흐름을 끊는 주요 수단으로 작용반대로, 단절 격리기는 유지 보수 또는 수리 작업 중에 전원 공급원으로부터 회로를 격리하는 데 사용됩니다.그것은 물리적으로 회로를 열어서 안전의 추가 계층을 제공합니다.

조정: 고전압 전력 시스템 에서 진공 회로 차단기 와 단절 단절기 는 종종 협력 하기 위해 조정 됩니다.회로 차단기는 오류를 감지하고 현재 흐름을 중단하기 위해 트리핑에 책임이, 단절 격리기는 회로를 물리적으로 격리하고 단절의 가시적인 표시를 제공하기 위해 사용됩니다.

안전 및 유지보수: 단속 격리기는 유지보수 직원의 안전을 보장하는 데 중요한 역할을합니다. 전기 장비에 대한 유지보수 작업이 수행되기 전에,단절 격리기는 회로를 열고 가시적인 공기 간격을 제공하도록 작동합니다.이 방식은 장비가 전력을 끊고 안전하게 작동 할 수 있도록 보장합니다. 반면 진공 차단기는 정상적인 작동과 장애의 경우 시스템을 보호합니다.

구조:

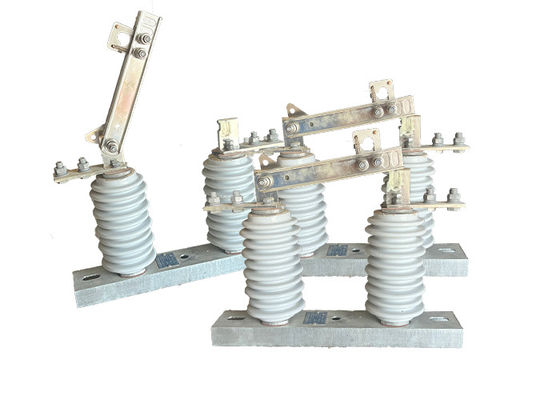

설명되는 제품은 기판 (플릿), 포스트 단열기, 전도성 부분 및 융합 장치로 구성됩니다.칼은 볼트를 통해 동적 접촉 칼 머리에 설치되고 정적 접촉 머리와 별도로 연결되어 있습니다각 면은 압축 스프링의 압력으로 좋은 접촉 상태에 유지됩니다. 칼은 슬롯 모양의 유형입니다.열 분산 표면을 증가시키고 온도 상승을 감소시키는이것은 칼의 기계적 강도에 기여하고 단전에도 동적 열적으로 안정적입니다.
접착 칼의 회전하지 않는 끝에 설치된 서로 연결되는 부품과 고정 접착 장치의 정적 잠금 갈고리가 열기 잠금 장치를 형성합니다. 브레이크가 닫히면장치가 자동 잠금, 그래서 브레이크 칼은 자신의 무게 또는 전기 힘의 작용으로 인해 떨어지지 않을 것입니다.
이 제품은 일반적으로 전력 전송 및 유통 시스템에서 사용되며 전기 네트워크의 적절한 기능을 보장하는 데 결정적인 역할을합니다.이러한 스위치와 작업 할 때 적절한 안전 절차를 준수해야합니다., 그리고 자격을 갖춘 훈련된 인원만 운영 및 유지보수 할 수 있어야 합니다.

장점:

1간단한 구조: 격리 스위치는 이해하기 쉽고 작동하기 쉬운 간단한 구조로 설계되었습니다.

낮은 유지보수: 설계 및 구조로 인해 격리 스위치는 최소한의 유지보수를 필요로하며 빈번한 검사 및 수리 필요성을 줄입니다.

2높은 끊기 및 닫기 선형성: 격리 스위치는 뛰어난 끊기 및 닫기 선형성을 가지고 있으며 전환 작업 중에 원활하고 신뢰할 수있는 작동을 보장합니다.

3높은 신뢰성: 스위치는 작동 중 장애 또는 고장의 위험을 최소화하여 신뢰할 수있는 성능을 제공하기 위해 설계되었습니다.

4국제 표준과 비교할 수 있습니다: GW9-12 ((W) 시리즈 격리 스위치는 국내 및 국제적으로 유사한 제품의 수준을 충족하거나 초과합니다.시장에서의 호환성과 경쟁력을 보장합니다..

적용:

1전력망: 상위 고전압 수직 격리 스위치는 유지 보수 또는 수리를 위해 전송 라인의 구간을 격리하는 데 사용되는 전력망의 중요한 구성 요소입니다.이것은 전력망이 계속 작동하고 신뢰할 수 있도록 돕습니다.유지보수 또는 수리 작업 중에도

2전기 서브 스테이션: 상위 고전압 수직 격리 스위치 또한 전기 서브 스테이션에서 일반적으로 사용됩니다.개별 트랜스포머 또는 유지 보수 또는 수리를 위한 다른 장비를 분리하는 데 사용되는 경우이것은 유지 보수 또는 수리 작업 중에도 서브 스테이션이 운영되고 신뢰할 수 있도록 보장합니다.

3재생 에너지 시스템: 상부 고전압 수직 격리 스위치는 풍력 발전소와 태양광 발전소와 같은 재생 에너지 시스템에도 사용됩니다.유지보수 또는 수리를 위해 송전선의 구간을 격리하기 위해이것은 유지 보수 또는 수리 활동 중에도 재생 에너지 시스템이 작동하고 신뢰할 수 있도록 보장합니다.

상태:

1고도는 1000m를 초과하지 않습니다.

2.환경 공기 온도: 최대 + 40'C;최저:총면적 -30'C, 파라모스 -40'C

3.바람 압력은 700Pa를 초과하지 않습니다. (바람 속도는 34m/s에 해당합니다.)

4지진 강도는 8도 이상 되지 않습니다.

5.근무상황은 빈번한 격렬한 진동이 없습니다.

6일반 유형의 격리기의 설치 장소는 가스, 연기와 화학적 퇴적, 소금 스프레이 안개, 먼지

그리고 다른 폭발성 및 부식성 물질로 격리 장치의 단열 및 전도 능력을 심각하게 손상시킵니다.

7.오염 방지 유형 격리기는 심각한 더러운 유도 영역에 적용됩니다. 그러나, 그것은 폭발 물질 및 화재를 유발하는 물질이 되어서는 안 됩니다.

기술 매개 변수:
