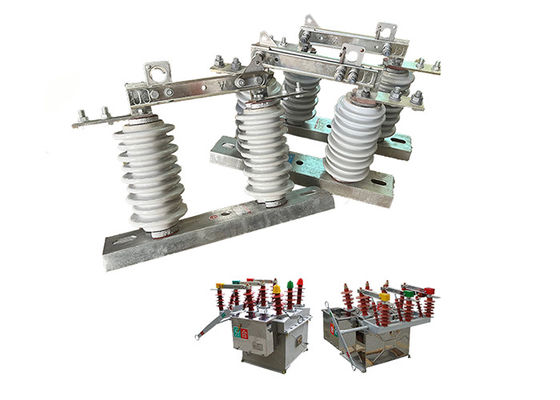

630A 고전압 공기 차단 단속 스위치 GW9 산업 단일 단계 수직 차단 스위치 설치가 간편하다

630A 고전압 공기 차단 단속 스위치 GW9 산업 단일 단계 수직 차단 스위치 설치가 간편하다

제품 설명:

고전압 단속 스위치 (high voltage disconnect switch) 는 고전압 전력 시스템에서 유지보수 또는 안전 목적으로 네트워크의 섹션을 격리하는 데 사용되는 전기 스위치의 일종이다.스위치는 일반적으로 기둥 또는 다른 지원 구조에 장착되어 있으며 상공 전력 라인을 시스템 나머지 부분에서 분리하는 데 사용됩니다..

고전압 단속 스위치는 고전압과 전류를 처리하도록 설계되었으며 종종 야외 장소에 설치됩니다.그들은 공기 틈으로 분리 된 고정 및 이동성 접촉 장치의 집합으로 구성됩니다.. 스위치가 닫힌 위치에있을 때, 접촉은 서로 접촉, 회로를 통해 전류를 흐르게 허용합니다. 스위치가 열리면, 접촉은 분리됩니다.회로를 통한 전류의 흐름을 중단하고 나머지 시스템에서 격리.

고전압 단속 스위치는 전력 시스템 안전과 신뢰성의 중요한 구성 요소이며 다양한 환경 조건에서 작동하도록 설계되었습니다.그들은 종종 성능과 안전에 대한 산업 표준을 충족하는지 확인하기 위해 엄격한 테스트 및 인증 요구 사항에 해당합니다..

고전압 단속 스위치는 일반적으로 고전압 전송 및 유통 시스템에서 유지 보수 또는 수리 작업을 위해 네트워크의 섹션을 격리하는 데 사용됩니다.또한 전기적 위험 에서 노동자 를 보호하기 위한 안전 장치 로 사용 됩니다, 예를 들어 시스템의 살아있는 부분과 우연한 접촉.

작업:

1 준비: 스위치 를 작동 시키기 전 에 전기적 위험 을 방지 하기 위해 회로 를 비전력화 하고 적절 하게 땅 으로 연결 해야 한다.스위치는 손상 또는 마모의 징후를 검사해야합니다.
2 스위치 닫기: 스위치를 닫기 위해, 조작자는 수동 또는 원격으로 스위치 손잡이 또는 제어 레버를 닫힌 위치로 이동합니다. 이것은 회로를 전원 소스로 연결합니다.전류가 회로로 흐를 수 있도록.
3 스위치를 열기: 스위치를 열기 위해, 조작자는 수동 또는 원격으로 스위치 손잡이 또는 제어 레버를 개방 상태로 이동합니다. 이것은 전원 소스에서 회로를 분리합니다.전류의 흐름을 중단.
4 활 관리: 스위치가 열리면 접촉자 사이에 전기 활이 발생할 수 있으며, 이는 위험하며 스위치를 손상시킬 수 있습니다.스위치에는 아크 스파우트 또는 블로아웃 스필과 같은 장치가 장착될 수 있습니다..
5 안전성: 고전압 단속 스위치 사용자들은 전기적 위험을 방지하기 위해 적절한 안전 절차를 준수해야 합니다.로크아웃/태그아웃 절차를 따라.

안전 팁:

1항상 장갑, 안전 안경 및 불에 저항하는 옷과 같은 적절한 개인 보호 장비 (PPE) 를 착용하십시오.

스위치에 작업하기 전에 전원 공급 장치가 꺼지고 스위치가 제대로 연결되었는지 확인하십시오.

2스위치 작동을 위한 제조업체의 지침을 따르고 안전장치를 우회하거나 의도된 목적 이외의 용도로 스위치를 사용하지 마십시오.

3스위치에 작업 할 때, 전기 충격을 방지하기 위해 단열 된 도구와 장비를 사용하십시오.

4스위치의 전도성 부품을 만지지 말고 작동 중인 스위치에서 안전 거리를 유지하십시오.

5- 자격과 훈련을 받은 전문가가 아니면 스위치를 스스로 수리하거나 수정하려고 시도하지 마십시오.

6스위치 주위의 영역을 깨끗하고 작동을 방해 할 수있는 잔해가 없도록 유지하십시오.

7.회로적으로 스위치를 착용 또는 손상의 징후를 검사하고 가능한 한 빨리 손상 된 또는 착용 된 부품을 교체하십시오.

8오직 허가된 인원만이 스위치를 작동하거나 유지보수 할 수 있어야 합니다.

9비상사태에 있어서는 정해진 비상 절차를 따르고 즉시 전원을 끄십시오.

적용:

1유지보수 및 수리: 단속 스위치는 유지보수 또는 수리 목적으로 전력 라인의 섹션을 격리하는 데 사용됩니다.이렇게 하면 유지보수 직원들은 전기 충격을 받지 않고 안전하게 일할 수 있습니다..

2부하 분해: 전력 과부하가 발생하면 단속 스위치를 사용하여 부하를 분해하고 전력 라인이나 장비에 손상을 방지 할 수 있습니다.

3결함 격리: 단전 또는 지상 결함과 같은 결함이 발생할 경우 단기 단속 스위치를 사용하여 전력 라인의 섹션을 격리 할 수 있습니다.이것은 결함이 네트워크의 다른 부분으로 확산되어 추가 손상을 입는 것을 방지합니다..

4. 스위칭 작업: 단속 스위치는 전원 공급원을 연결하거나 단속하거나 네트워크의 다른 부분으로 전력을 재배도하는 것과 같은 스위칭 작업을 위해 사용됩니다.

5보호: 단속 스위치는 종종 전력 라인과 장비를 손상으로부터 보호하기 위해 차단기 및 안전 장치와 같은 다른 보호 장치와 함께 사용됩니다.

6재생 에너지: 풍력 및 태양광과 같은 재생 에너지의 사용이 증가함에 따라 이러한 에너지원을 전력망과 연결하고 분리하는 데 단속 스위치가 사용됩니다.

구조:

이 제품은 기저 (플릿), 포스트 단열기, 전도성 부분 및 융합 장치로 구성됩니다. 칼의 한쪽 끝은 볼트를 통해 동적 접촉 칼 머리에 설치됩니다.그리고 칼의 다른 끝은 정적 접촉 머리와 별도로 연결되어 있습니다., 그리고 각 면은 압축 스프링의 압력으로 좋은 접촉 상태에 유지됩니다. 각 칼은 슬롯 모양의 유형입니다.하지만 온도 상승을 줄이는 데도 도움이 됩니다., 그리고 단류에 대한 동적 열 안정성을 만들기, 칼의 기계적 강도를 향상.접착 칼의 회전하지 않는 끝에 설치된 서로 연결되는 부품과 정적 접착기에 고정된 잠금 갈고리가 개방 잠금 장치를 구성합니다., 브레이크가 닫히면 자동으로 잠금되므로 브레이크 칼은 자신의 무게 또는 전기 에너지의 작용으로 인해 스스로 떨어지지 않습니다.원인을 없이 브레이크를 열게 하는 경우.

기술 매개 변수:
