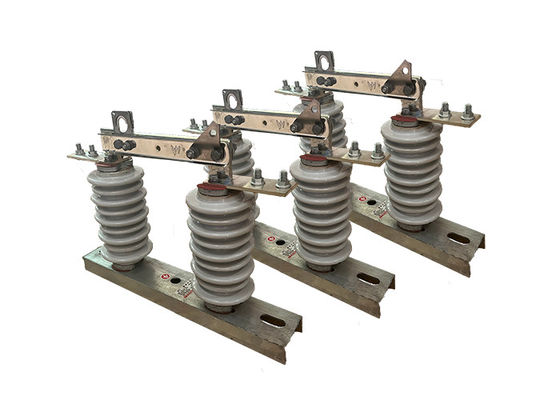

산업용 고전압 단속 스위치 전기 회로 격리 가용

1개 그룹
MOQ
USD159/Unit Based on EXW
가격
산업용 고전압 단속 스위치 전기 회로 격리 가용
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
제품 사양
색상: 회색
소재: 자기 / 강철
가속 전류: 630A
맥스. 경향: 1250A
포장: 나무 상자 포장을 수출하세요
제품 이름: 고전압 차단 스위치
강조하다:

산업용 고전압 단속 스위치

,

고전압 단속 스위치 전기

기본 정보
원래 장소: 중국
브랜드 이름: HengAnshun
모델 번호: GW9-10
결제 및 배송 조건
포장 세부 사항: 나무 상자 포장을 수출하세요
배달 시간: 10 작업 일수
공급 능력: 10000 유닛 / 달
제품 설명

산업용 고전압 단속 스위치 전기 회로 격리 가용







제품 설명:




고전압 단속 스위치 (high voltage disconnect switch) 는 고전압 전력 시스템에서 유지보수 또는 안전 목적으로 네트워크의 섹션을 격리하는 데 사용되는 전기 스위치의 일종이다.스위치는 일반적으로 기둥 또는 다른 지원 구조에 장착되어 있으며 상공 전력 라인을 시스템 나머지 부분에서 분리하는 데 사용됩니다..

고전압 단속 스위치는 고전압과 전류를 처리하도록 설계되었으며 종종 야외 위치에 설치됩니다.그들은 공기 틈으로 분리 된 고정 및 이동성 접촉 장치의 집합으로 구성됩니다.. 스위치가 닫힌 위치에있을 때, 접촉은 서로 접촉, 회로를 통해 전류를 흐르게 허용합니다. 스위치가 열리면, 접촉은 분리됩니다.회로를 통한 전류의 흐름을 중단하고 나머지 시스템에서 격리.

고전압 단속 스위치는 전력 시스템 안전과 신뢰성의 중요한 구성 요소이며 다양한 환경 조건에서 작동하도록 설계되었습니다.그들은 종종 성능과 안전에 대한 산업 표준을 충족하는지 확인하기 위해 엄격한 테스트 및 인증 요구 사항에 해당합니다..

고전압 단속 스위치는 일반적으로 고전압 전송 및 유통 시스템에서 유지 보수 또는 수리 작업에 필요한 네트워크 구간을 고립하는 데 사용됩니다.또한 전기적 위험 에서 노동자 를 보호하기 위한 안전 장치 로 사용 됩니다, 예를 들어 시스템의 살아있는 부분과 우연한 접촉.





적용:




1회로 격리: 고전압 전기 격리기는 주로 유지 보수 또는 수리 작업을 위해 전력 시스템의 섹션을 격리하는 데 사용됩니다.이것은 작업자가 전기 충격 또는 다른 전기 위험없이 고립 된 회로에서 안전하게 작업 할 수 있습니다..

2안전: 고전압 전기 격리기는 또한 전기 위험으로부터 노동자와 대중을 보호하기 위한 안전 장치로 사용됩니다. 회로를 격리함으로써,고전압 전기 격리기는 시스템의 전기 부품과 우연한 접촉을 방지하고 전기 사고 위험을 줄입니다..

3결함 보호: 고전압 전기 격리기는 단장 및 과부하와 같은 결함으로부터 전력 시스템을 보호하기 위해 사용될 수 있습니다. 시스템의 결함 섹션을 격리함으로써,고전압 전기 격리 장치 는 고장이 다른 시스템 부분 으로 퍼져 나가 더 많은 손상을 입는 것을 방지 합니다.

4스위칭: 고전압 전기 격리기는 시스템에서 전력 흐름을 제어하는 스위칭 장치로 사용될 수 있습니다. 격리기를 열거나 닫음으로써,전력 흐름은 필요에 따라 시스템의 다른 부분으로 향할 수 있습니다..

5테스트: 고전압 전기 격리기는 회로에서 전압 또는 전류를 측정하거나 시스템의 다른 구성 요소의 성능을 테스트하는 것과 같은 테스트 목적으로도 사용될 수 있습니다..







작업:




1스위치 닫기: 스위치가 닫히면 회로의 두 선도적인 부분이 서로 접촉하여 회로를 통해 전류가 흐르게됩니다.

2스위치를 열면 회로의 두 개의 전도성 부분 사이에 공기 격차가 생성되어 해당 섹션을 시스템의 나머지 부분과 효과적으로 격리합니다.이것은 일반적으로 유지보수를 허용하기 위해 수행됩니다., 수리 또는 시험 작업은 안전하게 수행되어야합니다.

3회로 연결: 회로의 고립된 부분에서 어떤 작업도 수행하기 전에 회로 연결을 연결하는 것이 중요합니다.이것은 일반적으로 지구 스위치 또는 땅 전극을 사용하여 수행됩니다.



고전압 격리 스위치의 작동은 훈련되고 자격을 갖춘 인력만이 수행해야한다는 점에 유의해야합니다.잘못 처리되면 전기 충격이나 부상으로 심각한 위험을 초래할 수 있기 때문에또한 고전압 장비와 작업 할 때 적절한 보호복과 장비를 착용하는 등 모든 안전 절차와 지침을 준수하는 것이 중요합니다.단열 도구 사용, 그리고 그 영역이 불화성 물질이나 폭발물







구조:




1.포르셀라인 단열체: 단열체 는 단열기의 주요 구성 요소이며 일반적으로 고강성 포르셀라인으로 만들어집니다.그것은 선도자와 지지 구조 사이의 전기 절연을 제공하기 위해 설계되었습니다., 그리고 원하는 모양과 크기로 만들어집니다.

2금속 끝 장착장치: 금속 끝 장착장치는 단열체에 고정되어 단열기를 전도기와 지지 구조에 연결하는 방법을 제공합니다.보통 은 진열 된 강철 이나 다른 부식 저항성 물질 으로 만들어집니다., 그리고 설치가 용이하기 위해 틈이나 볼과 소켓 관절과 같은 특수 기능으로 설계될 수 있습니다.

3밀폐 화합물: 밀폐 화합물은 단열체와 금속 끝 장착 장치 사이의 결합을 밀폐하기 위해 사용되며, 습기와 오염 물질이 단열기의 내부로 들어가는 것을 방지합니다.

4하드웨어: 볼트, 견과류 및 휠러와 같은 하드웨어는 금속 끝 피팅을 단열체 및 지원 구조에 고정하는 데 사용됩니다.

부착 캡: 부착 캡은 금속 끝 부착 장치를 부식 및 손상으로부터 보호하기 위해 사용되며 플라스틱 또는 다른 재료로 만들어질 수 있습니다.

5추가 기능: 특정 응용 프로그램에 따라, 폼 고전압 전기 격리기는 격리 장벽, 아크 낙하구,그리고 지구 스위치 그들의 성능과 안전을 향상.





상태:




1고도는 1000m를 초과하지 않습니다.

2.환경 공기 온도: 최대 + 40'C; 최소:총면적 -30'C, 파라모스 -40 C;

3.바람압은 700Pa를 초과하지 않습니다. (바람속 34m/s에 해당합니다.)

4지진 강도는 8도 이상 되지 않습니다.

5.근무상황은 빈번한 격렬한 진동이 없습니다.

6일반 유형의 격리기의 설치 장소는 가스, 연소 화학 퇴적, 소금 스프레이 안개, 먼지

그리고 다른 폭발성 및 부식성 물질로 격리 장치의 단열 및 전도 능력을 심각하게 손상시킵니다.

7.오염 방지 유형 격리기는 심각한 더러운 유도 영역에 적용됩니다. 그러나, 그것은 폭발 물질 및 화재를 유발하는 물질이 되어서는 안 됩니다.





기술 매개 변수:




시리즈 번호 매개 변수 단위 데이터
1 가등전압 kV 12
2 가속 전류 모델 번호 (H) GW9-12 ((W)/630-20 A 630
(H) GW9-12 ((W)/1000-20 1000
(H) GW9-12 ((W)/1250-31.5 1250
3 4s 단시간 저항 전류 모델 번호 (H) GW9-12 ((W)/630-20 kA 50
(H) GW9-12 ((W)/1000-20 50
(H) GW9-12 ((W)/1250-31.5 80
4 등급 단열 수준 번개 파동 저항 전압 (피크) 극지대 - 지구
(긍정적, 부정적)
kV 75
횡단파괴
(긍정적, 부정적)
85
산업용 주파수 저항 전압
1분)
(효율적 가치)
건조 테스트/습기 테스트 극지대 - 지구 42 (건조)
34 (습기)
횡단파괴 48 (건조)
48 (건조)
48 (건조)
40 (습기)
5 주 회로 저항 μ Ω 630
1000
1250
6 기계적 수명 시간 시간 50
50
80
