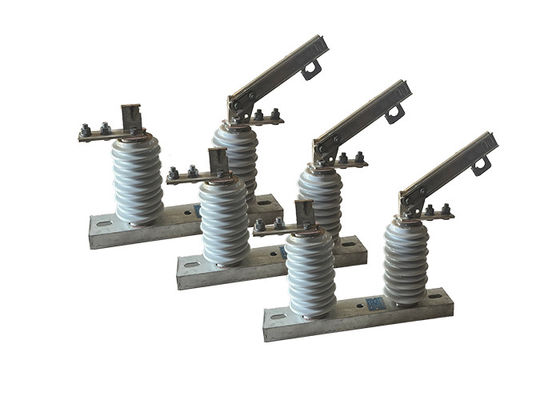

12kV 1000A 휴대용 호크스틱 작동 단속 스위치 세라믹 외부 서브 스테이션을위한 고전압 단속 스위치

12kV 1000A 휴대용 호크스틱 작동 단속 스위치 세라믹 외부 서브 스테이션을위한 고전압 단속 스위치

제품 설명:

고전압 단속 스위치 (high-voltage disconnect switch) 는 격리 스위치로도 알려져 있으며, 전압 회로의 일부를 전원 원으로부터 단속하거나 격리하도록 특별히 설계되었습니다.회로에서 물리적인 휴식을 제공합니다, 유지보수 직원이 전기 충격 위험 없이 안전하게 장비를 작동 할 수 있도록합니다. 단속 격리기는 차단기와 같은 활 끄는 기능을 제공하지 않습니다.
고전압 전력 시스템에서는고전압연결을 끊는 스위치그리고 진공 회로 차단기는 종종 함께 작동하도록 조정됩니다. 회로 차단기는 오류를 감지하고 현류 흐름을 중단하는 트립을 담당합니다.단절 격리기는 회로를 물리적으로 격리하고 단절의 가시적인 표시를 제공하기 위해 사용됩니다..
고전압 격리 스위치는 유지보수 직원의 안전을 보장하는 데 중요한 역할을 합니다. 전기 장비에 대한 유지보수 작업이 수행되기 전에,단절 격리기는 회로를 열고 가시적인 공기 간격을 제공하도록 작동합니다.이것은 장비가 전력을 제거하고 안전하게 작동 할 수 있음을 보장합니다.

적용:

고전압 단속 스위치는 전력 전송 및 유통 시스템의 필수 부품입니다.유지보수 또는 수리 작업을 위해 네트워크의 특정 섹션을 격리 할 수 있기 때문에또한 고장 또는 다른 비정상적인 상태의 경우 네트워크의 섹션을 격리하는 데 사용될 수 있습니다.

이러한 스위치는 고전압과 전류를 처리하도록 설계되었으며 일반적으로 스테인리스 스틸, 알루미늄 또는 구리와 같은 내구적이고 견고한 재료로 구성됩니다.그 들 은 혹독 한 환경 조건 에 견딜 수 있도록 설계 되었습니다, 극한의 온도, 강한 바람, 강수 등.

고전압 단속 스위치에는 공기 브레이크 스위치, 오일 침몰 스위치 및 가스 단열 스위치 등 여러 가지 유형이 있습니다. 공기 브레이크 스위치는 가장 일반적인 유형입니다.그리고 그들은 스위치를 열었을 때 물리적으로 분리되는 접촉 세트를 사용하여 작동 k기름 침몰 스위치는 일반적으로 고전압 응용 프로그램에서 사용되며 스위치가 열릴 때 활을 막기 위해 기름으로 채워집니다.가스 단열 스위치 는 스위치 접촉 을 단열 하기 위해 황 헥사 플루오라이드 가스를 사용 합니다, 더 작고 더 컴팩트한 스위치 디자인을 허용합니다.

고전압 단속 스위치는 적절한 교육을 받은 자격을 갖춘 인력이 작동하고 유지 관리해야 합니다. 이러한 스위치와 작업할 때 안전 절차를 준수해야 합니다.적절한 개인 보호 장비의 사용 및 장비의 우연한 전원을 방지하기 위한 잠금/태그아웃 절차를 따르는 것고전압 단속 스위치의 정기적인 유지 및 테스트는 또한 정상적으로 작동하고 안전하게 사용할 수 있는지 확인하는 것이 중요합니다.

작업:

1시각 표시기: 고전압 단속 스위치에는 위치 표시기 또는 상태 조명과 같은 시각 표시기가 탑재되어 스위치 상태 (오픈 또는 닫힌) 를 명확하게 표시할 수 있습니다.이 표시기 들 은 조작자 들 이 스위치 의 위치 를 신속 히 파악 하고 전력 을 공급 받은 회로 와 우연 히 접촉 하지 않도록 도와 준다.
2잠금 메커니즘: 일부 고전압 단속 스위치에는 특정 조건 하에 스위치가 열거나 닫히지 않도록 하는 잠금 메커니즘이 장착되어 있습니다. 예를 들어스위치는 스위치를 작동시키기 전에 회로를 비전화해야하는 기계적 또는 전기적 인 잇클로크를 가질 수 있습니다., 안전성 향상
3원격 조작: 고전압 단속 스위치는 제어 시스템 또는 장치를 사용하여 원격으로 작동 할 수 있습니다. 원격 조작은 스위치 근처에 인력이 필요성을 최소화합니다.,전기적 위험의 위험을 줄이고 운영 효율성을 향상시킵니다.
4환경 내구성: 고전압 단속 스위치는 종종 극한 온도, 습도 및 부식성 환경과 같은 혹독한 환경 조건에 견딜 수 있도록 설계됩니다.견고한 장막이 있을 수 있습니다., 밀착제 및 코팅을 사용하여 까다로운 환경에서 안정적인 작동과 수명을 보장합니다.
5오류 탐지 및 표시: 첨단 고전압 단속 스위치는 오류 탐지 및 표시 메커니즘을 통합 할 수 있습니다. 이러한 시스템은 회로에서 비정상적인 상태를 감지 할 수 있습니다.초전류 또는 단회로, 그리고 시각적 또는 음향적 경보를 제공하여 잠재적 인 문제에 대해 운영자를 경고하여 신속한 조치를 촉진하고 피해를 최소화합니다.

구조:

설명되는 제품은 기판 (플릿), 포스트 단열기, 전도성 부분 및 융합 장치로 구성됩니다.칼은 볼트를 통해 동적 접촉 칼 머리에 설치되고 정적 접촉 머리와 별도로 연결되어 있습니다각 면은 압축 스프링의 압력으로 좋은 접촉 상태에 유지됩니다. 칼은 슬롯 모양의 유형입니다.열 분산 표면을 증가시키고 온도 상승을 감소시키는이것은 칼의 기계적 강도에 기여하고 단류에 대한 동적 열 안정성을 제공합니다.
접착 칼의 회전하지 않는 끝에 설치된 서로 연결되는 부품과 고정 접착 장치에 고정 고정 고정 고정 고정 고정 고정 고정 고정 고정 고정 고정 고정 고정 장치가 열기 잠금 장치를 형성합니다. 브레이크가 닫히면장치가 자동 잠금, 그래서 브레이크 칼은 자신의 무게 또는 전기 힘의 작용으로 인해 떨어지지 않을 것입니다.
이 제품은 일반적으로 전력 전송 및 유통 시스템에서 사용되며 전기 네트워크의 적절한 기능을 보장하는 데 중요한 역할을합니다.이러한 스위치와 작업 할 때 적절한 안전 절차를 준수해야합니다., 그리고 자격을 갖춘 훈련된 인원만 운영 및 유지보수 할 수 있어야 합니다.

안전 팁:
