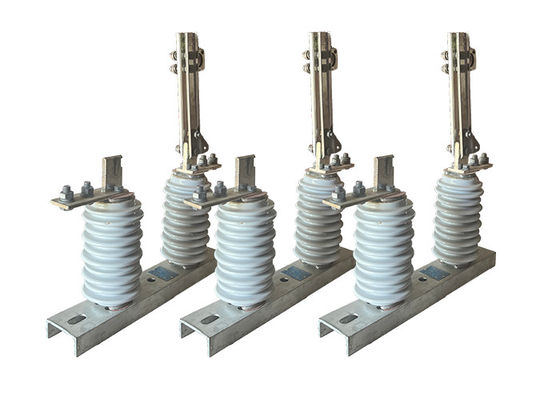

GB/T11022-2011 산업 서브 스테이션 1000A의 야외 진공 회로 차단기와 함께 사용되는 고전압 단속 스위치

GB/T11022-2011 산업 서브 스테이션 1000A의 야외 진공 회로 차단기와 함께 사용되는 고전압 단속 스위치

제품 설명:

고전압 단속 스위치는 일반적으로 고전압 전송 및 유통 시스템에서 유지 보수 또는 수리 작업을 위해 네트워크의 섹션을 격리하는 데 사용됩니다.또한 전기적 위험 에서 노동자 를 보호하기 위한 안전 장치 로 사용 됩니다, 예를 들어 시스템의 살아있는 부분과 우연한 접촉.

그들은 높은 전압과 전류를 처리하도록 설계되었으며, 그들은 종종 극한 온도, 바람과 같은 열악한 환경 조건에 노출되는 야외 장소에 설치됩니다.,비, 먼지. 따라서, 그들은 이러한 조건에 견딜 수 있도록 만들어졌으며 종종 강철이나 알루미늄과 같은 내구성 있는 재료로 만들어집니다.

고전압 단속 스위치는 특정 응용 프로그램 및 요구 사항에 따라 다양한 유형 및 구성으로 제공됩니다. 예를 들어 일부 단속 스위치는 실내 사용에 설계되었습니다.다른 것들은 야외 사용에 적합합니다.어떤 것들은 수동으로 작동하도록 설계되어 있고 다른 것들은 자동화되어 원격으로 작동할 수 있습니다.

고전압 단속 스위치에는 원자회로 격리 기능 외에도 다른 중요한 기능이 있습니다.그 상태의 시각적 표시를 제공하는 것 (열린 또는 닫힌), 그리고 단열기가 열렸을 때 회로가 전원을 공급하지 않도록 합니다.

진공 시루이트 차단기와의 관계:

야외 진공 회로 차단기와 야외 고전압 단절 단절 장치 사이의 관계는 전기 시스템에서 상호 보완적인 역할에 있습니다.

1회로 중단: 진공 회로 차단기는 정상적인 작동 중 또는 고장 발생 시 전기 회로를 중단하는 데 책임이 있습니다.그것은 현재 흐름을 끊는 주요 수단으로 작용반대로, 단절 격리기는 유지 보수 또는 수리 작업 중에 전원 공급원으로부터 회로를 격리하는 데 사용됩니다.그것은 물리적으로 회로를 열어서 안전의 추가 계층을 제공합니다.

2조정: 고전압 전력 시스템에서 진공 회로 차단기와 단절 격리기는 종종 함께 작동하도록 조정됩니다.회로 차단기는 오류를 감지하고 현재 흐름을 중단하기 위해 트리핑에 책임이, 단절 격리기는 회로를 물리적으로 격리하고 단절의 가시적인 표시를 제공하기 위해 사용됩니다.

3안전 및 유지보수: 단속 격리기는 유지보수 직원의 안전을 보장하는 데 중요한 역할을합니다. 전기 장비에 대한 유지보수 작업이 수행되기 전에,단절 격리기는 회로를 열고 가시적인 공기 간격을 제공하도록 작동합니다.이 방식은 장비가 전력 공급을 끊고 안전하게 작동할 수 있도록 합니다. 반면 진공 차단기는 정상 작동과 고장 발생 시 시스템을 보호합니다.

특징:

스위치 기기 통합: 고전압 격리 스위치는 일반적으로 스위치 기기 시스템에 통합되며, 여기에는 서킷 브레이커, 피지 및 릴레와 같은 다른 보호 장치가 포함됩니다.이 통합은 고전압 회로의 포괄적 인 제어 및 보호를 허용, 안전하고 효율적인 운영을 보장합니다.

원격 조작: 많은 고전압 격리 스위치에는 원격 조작 기능이 장착되어 중앙 위치에서 제어 할 수 있습니다.이 특징은 잠재적으로 위험한 환경에서 수동 조작의 필요성을 제거함으로써 편리성과 안전을 향상시킵니다..

아크 억제: 고전압 격리 스위치는 스위치를 열거나 닫을 때 전기 활의 형성 및 전파를 억제하도록 설계되었습니다.예를 들어, 아크 낙하구 또는 아크 소멸 챔버를 사용하는 것 처럼, 스위치 및 주변 장비에 손상이 발생할 위험을 최소화하고 전기 사고의 가능성을 줄이는 데 도움이됩니다.

결함 탐지: 일부 고전압 격리 스위치에는 과도한 전류 또는 전압과 같은 비정상적인 상태를 감지 할 수있는 결함 탐지 장치가 장착되어 있습니다.그리고 자동 스위치 열을 유발이 능력은 결함이 있는 섹션을 빠르게 격리하고 추가 손상을 방지함으로써 회로의 전반적인 보호를 향상시킵니다.

모듈성 및 확장성: 고전압 격리 스위치는 종종 모듈성으로 설계되어 전기 시스템에 쉽게 설치, 교체 또는 확장 할 수 있습니다.이 모듈성은 유연성과 확장성을 가능하게 합니다., 변경되는 운영 요구 사항에 시스템을 조정하는 것이 편리합니다.

적용:

1유지보수 및 수리: 단속 스위치는 유지보수 또는 수리 목적으로 전력 라인의 섹션을 격리하는 데 사용됩니다.이렇게 하면 유지보수 직원들은 전기 충격을 받지 않고 안전하게 일할 수 있습니다..

2부하 분해: 전력 과부하가 발생하면 단속 스위치를 사용하여 부하를 분해하고 전력 라인이나 장비에 손상을 방지 할 수 있습니다.

3결함 격리: 단전 또는 지상 결함과 같은 결함이 발생할 경우 단기 단속 스위치를 사용하여 전력 라인의 섹션을 격리 할 수 있습니다.이것은 결함이 네트워크의 다른 부분으로 확산되어 추가 손상을 입는 것을 방지합니다..

4. 스위칭 작업: 단속 스위치는 전원 공급원을 연결하거나 단속하거나 네트워크의 다른 부분으로 전력을 재배도하는 것과 같은 스위칭 작업을 위해 사용됩니다.

5보호: 단속 스위치는 종종 전력 라인과 장비를 손상으로부터 보호하기 위해 차단기 및 안전 장치와 같은 다른 보호 장치와 함께 사용됩니다.

6재생 에너지: 풍력 및 태양광과 같은 재생 에너지의 사용이 증가함에 따라 이러한 에너지원을 전력망과 연결하고 분리하는 데 단속 스위치가 사용됩니다.

상태:

1고도는 1000m를 초과하지 않습니다.

2.환경 공기 온도: 최대 + 40'C; 최소:총면적 -30'C, 파라모스 -40 C;

3.바람압은 700Pa를 초과하지 않습니다. (바람속 34m/s에 해당합니다.)

4지진 강도는 8도 이상 되지 않습니다.

5.근무상황은 빈번한 격렬한 진동이 없습니다.

6일반 유형의 격리기의 설치 장소는 가스, 연소 화학 퇴적, 소금 스프레이 안개, 먼지

그리고 다른 폭발성 및 부식성 물질로 격리 장치의 단열 및 전도 능력을 심각하게 손상시킵니다.

7.오염 방지 유형 격리기는 심각한 더러운 유도 영역에 적용됩니다. 그러나, 그것은 폭발 물질 및 화재를 유발하는 물질이 되어서는 안 됩니다.
