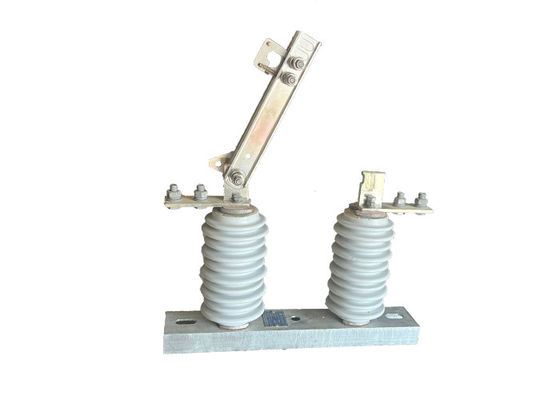

야외 헝크스틱 스위치 1 폴 자동 제어 전기 격리기 상공 전력 선에 설치
제품 설명:
고전압 전기 격리기는 단相 고전압 회로를 전원 원으로부터 격리하는 데 사용되는 전기 스위치입니다.일반적으로 유지 보수 또는 수리 목적으로 회로의 특정 섹션에 전력을 단속하는 안전한 방법을 제공하기 위해 전력 배급 시스템에서 사용됩니다.스위치는 일반적으로 응용 프로그램에 따라 수동 또는 자동으로 열거나 닫을 수있는 접촉 장치의 집합으로 구성됩니다. 스위치가 닫힌 위치에있을 때,전류가 회로로 흐를 수 있습니다, 그리고 스위치가 열리면, 회로는 전원으로부터 분리됩니다.
격리 스위치는 일반적으로 특정 응용 프로그램 및 시스템 요구 사항에 따라 수동 또는 자동으로 작동 할 수있는 일련의 접촉 장치가 장착됩니다.이러한 접촉을 개설하거나 폐쇄함으로써, 스위치는 회로에서 전류의 흐름을 제어합니다. 스위치가 닫히면 회로는 전원 소스에 연결되어 전류가 흐를 수 있습니다. 반대로 스위치가 열렸을 때,회로는 전원 소스에서 단절됩니다., 효과적으로 전류 흐름을 중단.
장점:
1간단한 구조: 격리 스위치는 이해하기 쉽고 작동하기 쉬운 간단한 구조로 설계되었습니다.
낮은 유지보수: 설계 및 구조로 인해 격리 스위치는 최소한의 유지보수를 필요로하며 빈번한 검사 및 수리 필요성을 줄입니다.
2높은 끊기 및 닫기 선형성: 격리 스위치는 뛰어난 끊기 및 닫기 선형성을 가지고 있으며 전환 작업 중에 원활하고 신뢰할 수있는 작동을 보장합니다.
3높은 신뢰성: 스위치는 작동 중 장애 또는 고장의 위험을 최소화하여 신뢰할 수있는 성능을 제공하기 위해 설계되었습니다.
4국제 표준과 비교할 수 있습니다: GW9-12 ((W) 시리즈 격리 스위치는 국내 및 국제적으로 유사한 제품의 수준을 충족하거나 초과합니다.시장에서의 호환성과 경쟁력을 보장합니다..
구조:
1.포르셀라인 단열체: 단열체 는 단열기의 주요 구성 요소이며 일반적으로 고강성 포르셀라인으로 만들어집니다.그것은 선도자와 지원 구조 사이의 전기 절연을 제공하기 위해 설계되었습니다., 그리고 원하는 모양과 크기로 만들어집니다.
2금속 끝 장착장치: 금속 끝 장착장치는 단열체에 고정되어 단열기를 전도기와 지지 구조에 연결하는 방법을 제공합니다.보통 은 진열 된 강철 이나 다른 부식 저항성 물질 으로 만들어집니다., 그리고 설치가 용이하기 위해 틈이나 볼과 소켓 관절과 같은 특수 기능으로 설계될 수 있습니다.
3밀폐 화합물: 밀폐 화합물은 단열체와 금속 끝 장착 장치 사이의 결합을 밀폐하기 위해 사용되며 습기와 오염 물질이 단열기의 내부로 들어가는 것을 방지합니다.
4하드웨어: 볼트, 견과류 및 휠러와 같은 하드웨어는 열대체와 지원 구조에 금속 끝 장착 장치를 고정하는 데 사용됩니다.
부착 캡: 부착 캡은 금속 끝 부착 장치를 부식 및 손상으로부터 보호하기 위해 사용되며 플라스틱 또는 다른 재료로 만들어질 수 있습니다.
5추가 기능: 특정 응용 프로그램에 따라, 폼 고전압 전기 격리기는 격리 장벽, 아크 낙하구,그리고 지구 스위치 그들의 성능과 안전을 향상.
안전 팁:
1스위치의 적절한 작동을 보장하기 위해 스위치에 대한 정기 테스트 및 유지보수를 수행합니다. 여기에는 스위치의 단열 저항을 테스트하고 안전 잠금 장치의 작동을 확인하는 것이 포함됩니다.그리고 어떤 비정상적인 난방 또는 진동에 대한 확인.
2스위치에 대한 유지보수 또는 수리 작업을 수행하기 전에 잠금 / 태그 아웃 절차를 실행하십시오.이 절차는 작업 중에 우연한 전원을 방지하기 위해 스위치를 잠그고 표시하는 것을 포함합니다., 추가적인 안전층을 제공합니다.
3스위치를 작동하거나 작업 할 직원에게 적절한 교육을 제공하십시오. 교육은 적절한 처리, 운영 및 유지 보수 절차를 포함해야합니다.그리고 전환과 관련된 잠재적 위험.
4정기적인 안전 감사, 위험 평가 및 사고 보고를 포함하는 포괄적 인 안전 관리 시스템을 구현합니다.안전에 대한 이러한 적극적인 접근은 사고나 부상으로 이어지기 전에 잠재적 위험을 파악하고 대처하는 데 도움이됩니다..
5. 닫힌 공간 또는 밀폐된 공간에 위치한 고전압 격리 스위치에 적절한 환기와 냉각 시스템이 설치되어 있는지 확인합니다. 6.적당 한 환기 는 열 을 분산 시키고 스위치 가 과열 되는 것 을 방지 한다, 장애 또는 화재로 이어질 수 있습니다.
상태:
1고도는 1000m를 초과하지 않습니다.
2.환경 공기 온도: 최대 + 40'C;최저:총면적 -30'C, 파라모스 -40'C
3.바람 압력은 700Pa를 초과하지 않습니다. (바람 속도는 34m/s에 해당합니다.)
4지진 강도는 8도 이상 되지 않습니다.
5.근무상황은 빈번한 격렬한 진동이 없습니다.
6일반 유형의 격리기의 설치 장소는 가스, 연기와 화학적 퇴적, 소금 스프레이 안개, 먼지
그리고 다른 폭발성 및 부식성 물질로 격리 장치의 단열 및 전도 능력을 심각하게 손상시킵니다.
7.오염 방지 유형 격리기는 심각한 더러운 유도 영역에 적용됩니다. 그러나, 그것은 폭발 물질 및 화재를 유발하는 물질이 되어서는 안 됩니다.
기술 매개 변수:
| 시리즈 번호 | 매개 변수 | 단위 | 데이터 | |||||||||
| 1 | 가등전압 | kV | 12 | |||||||||
| 2 | 가속 전류 | 모델 번호 | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s 단시간 저항 전류 | 모델 번호 | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | 등급 단열 수준 | 번개 파동 저항 전압 (피크) | 극지대 - 지구 (긍정적, 부정적) |
kV | 75 | |||||||
| 횡단파괴 (긍정적, 부정적) |
85 | |||||||||||
| 산업용 주파수 저항 전압 1분) (효율적 가치) |
건조 테스트/습기 테스트 | 극지대 - 지구 | 42 (건조) 34 (습기) |
|||||||||
| 횡단파괴 | 48 (건조) | |||||||||||
| 48 (건조) | ||||||||||||
| 48 (건조) 40 (습기) |
||||||||||||
| 5 | 주 회로 저항 | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | 기계적 수명 시간 | 시간 | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
