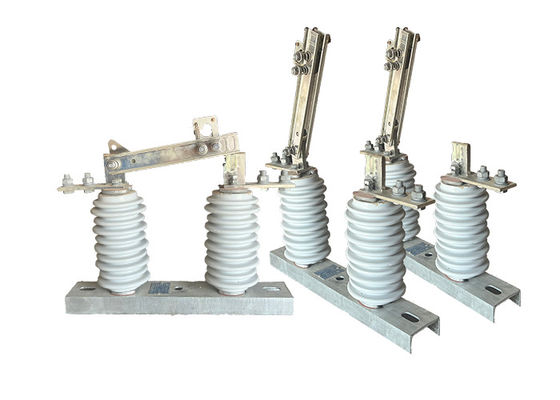

휴대용 야외 1극 단속 스위치 안전 작동 AC 전력 1000A 수직 그룹 단속 스위치
제품 설명:
고전압 전기 격리 장치 (high-voltage electric isolator) 는 단절 스위치 또는 격리 스위치로도 알려져 있으며, 고전압 전력 시스템의 필수 부품입니다.전기 회로의 특정 섹션을 전원 소스에서 분리하거나 격리하는 목적을 수행합니다..
고전압 전기 격리기의 주요 기능은 전기 회로를 물리적으로 끊는 것으로 장비와 전원 공급원을 분리합니다.이 단속 및 격리 유지 보수 직원이 전기 충격을 위험없이 장비에서 안전하게 작업 할 수 있습니다.
진공 회로 차단기와 달리 고전압 전기 격리기는 활 끄는 기능을 제공하지 않습니다.회로 전환 또는 고장 상태에서 발생할 수 있는 전기 활을 중단하거나 끄는 데 설계되지 않습니다..
고전압 전력 시스템에서 고전압 전기 격리기는 종종 진공 회로 차단기와 조정됩니다.회로 차단기는 오류를 감지하고 현재 흐름을 중단하기 위해 트리핑에 책임이, 단절 격리기는 회로를 물리적으로 격리하고 시각적으로 단절을 표시하도록 작동합니다.
고전압 전기 격리기는 유지보수 직원의 안전을 보장하는 데 중요한 역할을합니다. 전기 장비에 대한 유지보수 작업이 수행되기 전에단절 격리기는 회로를 열고 가시적인 공기 격차를 생성하도록 작동합니다.이 작업은 장비가 비전력화되고 유지보수 작업에 안전하다는 것을 확인합니다.
특징:
1고전압 등급: 고전압 격리 스위치는 일반적으로 수천 볼트에서 수십만 볼트까지의 높은 전압 수준에 견딜 수 있도록 설계되었습니다.
2견고한 구조: 고전압 격리 스위치는 일반적으로 포르셀린 또는 폴리머와 같은 전기 활, 진화 및 다른 형태의 손상에 매우 내성이있는 재료로 만들어집니다..
3. 아크 스파이트: 많은 고전압 격리 스위치는 전기 활로 인해 발생하는 열을 분산시키고 스위치에 손상을 방지하는 데 도움이되는 아크 스파이트로 설계되었습니다.
4지상 스위치: 일부 고전압 격리 스위치에는 지상 스위치가 장착되어 있으며, 이는 회로의 격리된 섹션을 지상화함으로써 추가 수준의 안전성을 제공합니다.
5잠금 메커니즘: 유지보수 작업 중에 스위치가 실수로 닫히는 것을 방지하기 위해많은 고전압 격리 스위치에는 모든 안전 절차가 준수 될 때까지 스위치가 닫히지 않도록 하는 잠금 메커니즘이 장착되어 있습니다.
6시각 지표: 고전압 격리 스위치에는 또한 조명 또는 깃발과 같은 시각 지표가 포함 될 수 있습니다.스위치가 열린 상태인지 닫힌 상태인지 명확하게 표시하는.
적용:
1전력망: 상위 고전압 수직 격리 스위치는 유지 보수 또는 수리를 위해 전송 라인의 구간을 격리하는 데 사용되는 전력망의 중요한 구성 요소입니다.이것은 전력망이 계속 작동하고 신뢰할 수 있도록 돕습니다.유지보수 또는 수리 작업 중에도
2전기 서브 스테이션: 상위 고전압 수직 격리 스위치 또한 전기 서브 스테이션에서 일반적으로 사용됩니다.개별 트랜스포머 또는 유지 보수 또는 수리를 위한 다른 장비를 분리하는 데 사용되는 경우이것은 유지 보수 또는 수리 작업 중에도 서브 스테이션이 운영되고 신뢰할 수 있도록 보장합니다.
3재생 에너지 시스템: 상부 고전압 수직 격리 스위치는 풍력 발전소와 태양광 발전소와 같은 재생 에너지 시스템에도 사용됩니다.유지보수 또는 수리를 위해 송전선의 구간을 격리하기 위해이것은 유지 보수 또는 수리 활동 중에도 재생 에너지 시스템이 작동하고 신뢰할 수 있도록 보장합니다.
작업:
1시각 표시기: 고전압 단속 스위치에는 위치 표시기 또는 상태 조명과 같은 시각 표시기가 탑재되어 스위치 상태 (열린 상태 또는 닫힌 상태) 를 명확하게 표시할 수 있습니다.이 표시기 들 은 조작자 들 이 스위치 의 위치 를 신속 히 파악 하고 전력 을 공급 받은 회로 와 우연 히 접촉 하지 않도록 도와 준다.
2잠금 메커니즘: 일부 고전압 단속 스위치에는 특정 조건 하에 스위치가 열거나 닫히지 않도록 하는 잠금 메커니즘이 장착되어 있습니다. 예를 들어,스위치는 스위치를 작동시키기 전에 회로를 비전화해야하는 기계적 또는 전기적 인 잇클로크를 가질 수 있습니다., 안전성 향상
3원격 조작: 고전압 단속 스위치는 제어 시스템 또는 장치를 사용하여 원격으로 작동 할 수 있습니다. 원격 조작은 스위치 근처에 인력이 필요성을 최소화합니다.,전기적 위험의 위험을 줄이고 운영 효율성을 향상시킵니다.
4환경 내구성: 고전압 단속 스위치는 종종 극한 온도, 습도 및 부식성 환경과 같은 혹독한 환경 조건에 견딜 수 있도록 설계됩니다.견고한 장막이 있을 수 있습니다., 밀착제 및 코팅을 사용하여 까다로운 환경에서 안정적인 작동과 수명을 보장합니다.
5오류 탐지 및 표시: 고급 고전압 단속 스위치는 오류 탐지 및 표시 메커니즘을 통합 할 수 있습니다. 이러한 시스템은 회로에서 비정상적인 상태를 감지 할 수 있습니다.초전류 또는 단회로, 그리고 시각적 또는 음향적 경보를 제공하여 잠재적 인 문제에 대해 운영자를 경고하여 신속한 조치를 촉진하고 피해를 최소화합니다.
상태:
1지정된 지역의 최고 고도는 해발 1000m를 초과하지 않습니다. 이 고도 제한은 장비의 설치 및 운영에 중요합니다.
2주변 공기의 온도는 특정 한계를 가지고 있습니다. 최대 온도는 +40 ° C를 초과해서는 안되며 최소 온도는 특정 지역에 따라 다를 수 있습니다. 일반 지역에서는최소 온도는 -30°C 이하로 떨어지지 않아야 합니다., 파라모스 지역에서는 -40°C 이하로 떨어지지 않아야 합니다.
3바람의 압력은 700파스칼 (Pa) 을 넘지 않아야 하며 이는 약 34m/s의 바람 속도에 해당한다.이 제한은 장비가 기능이나 구조적 무결성을 손상시키지 않고 바람의 힘을 견딜 수 있도록 보장합니다..
4.지진 강도는 8도 를 초과해서는 안 됩니다. 이것은 장비가 손상되지 않고 견딜 수 있는 지진 활동의 최대 강도를 의미합니다.지진 강도를 측정 하기 위해 사용 되는 특정 규모 는 지역 이나 국가 에 따라 달라질 수 있다.
5작업 환경은 빈번한 격렬한 진동으로부터 자유로워야 합니다. 이 요구 사항은 장비가 정상적인 작동 조건에서 안정적이고 작동하도록 보장합니다.과도 한 진동 은 격리 장치 의 성능 과 수명 에 영향을 줄 수 있다.
6일반형 격리기는 가스, 연소, 화학 퇴적, 소금 스프레이 안개, 먼지 및 다른 폭발성 또는 부식성 물질으로부터 멀리 보관되는 장소에 설치해야합니다.이 재료는 격리 장치의 단열 및 전도 능력에 해로운 영향을 미칠 수 있습니다., 잠재적으로 성능과 안전성을 손상시킬 수 있습니다.
7오염 방지형 격리기는 심각한 오염이 있는 지역에 사용하도록 설계되었습니다.폭발물이나 화재를 일으킬 수 있는 물질이 없어야 합니다.이 요구 사항은 고립 장치가 어려운 환경 조건에도 불구하고 안전하고 기능성을 유지하는 것을 보장합니다.
기술 매개 변수:
| 시리즈 번호 | 매개 변수 | 단위 | 데이터 | |||||||||
| 1 | 가등전압 | kV | 12 | |||||||||
| 2 | 가속 전류 | 모델 번호 | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s 단시간 저항 전류 | 모델 번호 | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | 등급 단열 수준 | 번개 파동 저항 전압 (피크) | 극지대 - 지구 (긍정적, 부정적) |
kV | 75 | |||||||
| 횡단파괴 (긍정적, 부정적) |
85 | |||||||||||
| 산업용 주파수 저항 전압 1분) (효율적 가치) |
건조 테스트/습기 테스트 | 극지대 - 지구 | 42 (건조) 34 (습기) |
|||||||||
| 횡단파괴 | 48 (건조) | |||||||||||
| 48 (건조) | ||||||||||||
| 48 (건조) 40 (습기) |
||||||||||||
| 5 | 주 회로 저항 | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | 기계적 수명 시간 | 시간 | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
