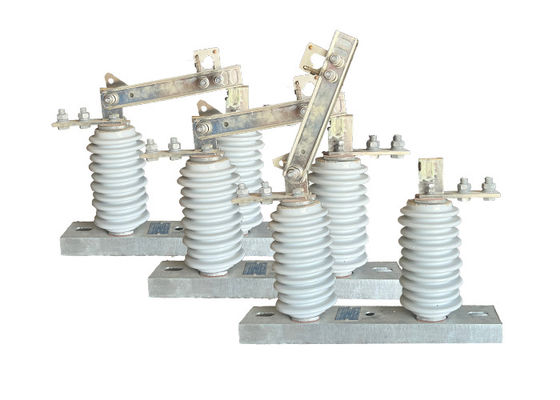

GW9 시리즈 자동으로 갈고리 단속 스위치 630A 과부하 기능 산업용 고전압 전기 격리기

GW9 시리즈 자동으로 갈고리 단속 스위치 630A 과부하 기능 산업용 고전압 전기 격리기

제품 설명:

고전압 전기 격리기는 유지보수 또는 안전 목적으로 전력 시스템에서 회로를 시스템의 나머지 부분에서 격리하는 데 사용되는 전기 스위치의 일종입니다.용어 "직선"은 격리 장치의 방향을 의미합니다., 수직으로 지지 구조에 장착됩니다.

고전압 전기 격리기는 일반적으로 고전압 전송 및 유통 시스템에서 유지 보수 또는 수리 작업을 위해 네트워크의 섹션을 격리하는 데 사용됩니다.이들은 높은 전압과 전류를 처리하도록 설계되었으며 종종 야외 장소에 설치됩니다..

고전압 전기 격리기는 일반적으로 공기 틈으로 분리 된 정지 및 이동성 접촉 장치의 집합으로 구성됩니다. 격리기가 닫힌 위치에있을 때접촉은 서로 접촉합니다, 전류가 회로로 흐를 수 있도록 합니다. 격리기가 열리면 접촉이 분리됩니다.회로를 통한 전류의 흐름을 중단하고 나머지 시스템에서 격리.

고전압 전기 격리기는 전력 시스템 안전과 신뢰성의 중요한 구성 요소이며 다양한 환경 조건에서 작동하도록 설계되었습니다.그들은 종종 성능과 안전에 대한 산업 표준을 충족하는지 확인하기 위해 엄격한 테스트 및 인증 요구 사항에 해당합니다..

특징:

1고전압 등급: 고전압 격리 스위치는 일반적으로 수천 볼트에서 수십만 볼트까지의 높은 전압 수준을 견딜 수 있도록 설계되었습니다.

2견고한 구조: 고전압 격리 스위치는 일반적으로 포르셀린 또는 폴리머와 같은 전기 활, 부식 및 다른 형태의 손상에 매우 내성이있는 재료로 만들어집니다..

3. 아크 스파이트: 많은 고전압 격리 스위치는 전기 활로 인해 발생하는 열을 분산시키고 스위치에 손상을 방지하는 데 도움이되는 아크 스파이트로 설계되었습니다.

4지상 스위치: 일부 고전압 격리 스위치에는 지상 스위치가 장착되어 있으며, 이는 회로의 격리된 섹션을 지상화함으로써 추가 수준의 안전성을 제공합니다.

5잠금 메커니즘: 유지보수 작업 중에 스위치가 실수로 닫히는 것을 방지하기 위해많은 고전압 격리 스위치에는 모든 안전 절차가 준수 될 때까지 스위치가 닫히지 않도록 하는 잠금 메커니즘이 장착되어 있습니다.

6시각 지표: 고전압 격리 스위치에는 또한 조명 또는 깃발과 같은 시각 지표가 포함 될 수 있습니다.스위치가 열린 상태인지 닫힌 상태인지 명확하게 표시하는.

적용:

1유지보수 및 수리: 단속 스위치는 유지보수 또는 수리 목적으로 전력 라인의 섹션을 격리하는 데 사용됩니다.이렇게 하면 유지보수 직원들은 전기 충격을 받지 않고 안전하게 일할 수 있습니다..

2부하 분해: 전력 과부하가 발생하면 단속 스위치를 사용하여 부하를 분해하고 전력 라인이나 장비에 손상을 방지 할 수 있습니다.

3결함 격리: 단전 또는 지상 결함과 같은 결함이 발생할 경우 단기 단속 스위치를 사용하여 전력 라인의 섹션을 격리 할 수 있습니다.이것은 결함이 네트워크의 다른 부분으로 확산되어 추가 손상을 입는 것을 방지합니다..

4. 스위칭 작업: 단속 스위치는 전원 공급원을 연결하거나 단속하거나 네트워크의 다른 부분으로 전력을 재배도하는 것과 같은 스위칭 작업을 위해 사용됩니다.

5보호: 단속 스위치는 종종 전력 라인과 장비를 손상으로부터 보호하기 위해 차단기 및 안전 장치와 같은 다른 보호 장치와 함께 사용됩니다.

6재생 에너지: 풍력 및 태양광과 같은 재생 에너지의 사용이 증가함에 따라 이러한 에너지원을 전력망과 연결하고 분리하는 데 단속 스위치가 사용됩니다.

작업:

1시각 표시기: 고전압 단속 스위치에는 위치 표시기 또는 상태 조명과 같은 시각 표시기가 탑재되어 스위치 상태 (오픈 또는 닫힌) 를 명확하게 표시할 수 있습니다.이 표시기 들 은 조작자 들 이 스위치 의 위치 를 신속 히 파악 하고 전력 을 공급 받은 회로 와 우연 히 접촉 하지 않도록 도와 준다.
2잠금 메커니즘: 일부 고전압 단속 스위치에는 특정 조건 하에 스위치가 열거나 닫히지 않도록 하는 잠금 메커니즘이 장착되어 있습니다. 예를 들어스위치는 스위치를 작동시키기 전에 회로를 비전화해야하는 기계적 또는 전기적 인 잇클로크를 가질 수 있습니다., 안전성 향상
3원격 조작: 고전압 단속 스위치는 제어 시스템 또는 장치를 사용하여 원격으로 작동 할 수 있습니다. 원격 조작은 스위치 근처에 인력이 필요성을 최소화합니다.,전기적 위험의 위험을 줄이고 운영 효율성을 향상시킵니다.
4환경 내구성: 고전압 단속 스위치는 종종 극한 온도, 습도 및 부식성 환경과 같은 혹독한 환경 조건에 견딜 수 있도록 설계됩니다.견고한 장막이 있을 수 있습니다., 밀착제 및 코팅을 사용하여 까다로운 환경에서 안정적인 작동과 수명을 보장합니다.
5오류 탐지 및 표시: 첨단 고전압 단속 스위치는 오류 탐지 및 표시 메커니즘을 통합 할 수 있습니다. 이러한 시스템은 회로에서 비정상적인 상태를 감지 할 수 있습니다.초전류 또는 단회로, 그리고 시각적 또는 음향적 경보를 제공하여 잠재적 인 문제에 대해 운영자를 경고하여 신속한 조치를 촉진하고 피해를 최소화합니다.

상태:

1최대 설치 고도는 1000m를 초과해서는 안됩니다.

2주변 공기의 온도는 +40'C를 넘지 않아야 하며, 일반 지역에서는 -30'C 이하로 떨어지지 않아야 합니다.

3바람의 압력은 70Pa를 초과해서는 안되며, 이는 34m/s의 바람 속도에 해당합니다.

4격리기는 최대 8도 지진을 견딜 수 있어야 합니다.

5격리기는 빈번한 격렬한 진동이 없는 곳에 설치되어야 합니다.

6일반 유형의 격리 장치의 경우 가스, 연소, 화학적 퇴적, 소금 스프레이 안개, 먼지,그리고 다른 폭발성 및 부식성 물질로 고립 장치의 단열 및 전도 능력을 심각하게 손상시킬 수 있습니다..

7오염 방지형 격리장치는 매우 더러운 유도구역에 사용하기에 적합하지만 폭발성 또는 화재 발생 물질이있는 부위에 설치되어서는 안됩니다.

기술 매개 변수:
