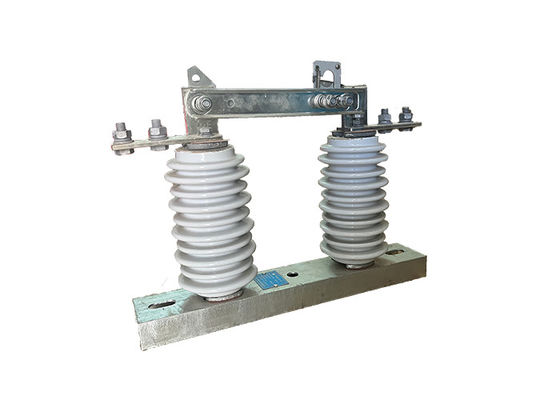

고전압 수직 전기 격리기 수동 또는 자동으로 작동하는 분산 시스템

고전압 수직 전기 격리기 수동 또는 자동으로 작동하는 분산 시스템

제품 설명:

고전압 전기 격리기는 유지보수 또는 안전 목적으로 전력 시스템에서 회로를 시스템 나머지 부분에서 격리하는 데 사용되는 전기 스위치의 일종입니다.용어 "직선"은 격리 장치의 방향을 의미합니다., 수직으로 지지 구조에 장착됩니다.
고전압 전기 격리기는 일반적으로 고전압 전송 및 유통 시스템에서 유지 보수 또는 수리 작업을 위해 네트워크의 섹션을 격리하는 데 사용됩니다.이들은 높은 전압과 전류를 처리하도록 설계되었으며 종종 야외 장소에 설치됩니다..
고전압 전기 격리기는 일반적으로 정지 및 이동 가능한 접촉 장치의 집합으로 구성되며 공기 격차로 분리됩니다. 격리 장치가 닫힌 위치에있을 때,접촉은 서로 접촉합니다, 전류가 회로로 흐를 수 있도록 합니다. 격리기가 열리면 접촉이 분리됩니다.회로를 통한 전류의 흐름을 중단하고 나머지 시스템에서 격리.
고전압 전기 격리기는 전력 시스템 안전과 신뢰성의 중요한 구성 요소이며 다양한 환경 조건에서 작동하도록 설계되었습니다.그들은 종종 성능과 안전에 대한 산업 표준을 충족하는지 확인하기 위해 엄격한 테스트 및 인증 요구 사항에 해당합니다..

적용:

1회로 격리: 고전압 전기 격리기는 주로 유지 보수 또는 수리 작업을 위해 전력 시스템의 섹션을 격리하는 데 사용됩니다.이것은 작업자가 전기 충격 또는 다른 전기 위험없이 고립 된 회로에서 안전하게 작업 할 수 있습니다..

2안전: 고전압 전기 격리기는 또한 전기 위험으로부터 노동자와 대중을 보호하기 위한 안전 장치로 사용됩니다. 회로를 격리함으로써,고전압 전기 격리기는 시스템의 전기 부품과 우연한 접촉을 방지하고 전기 사고 위험을 줄입니다..

3결함 보호: 고전압 전기 격리기는 또한 단장 및 과부하와 같은 결함으로부터 전력 시스템을 보호하기 위해 사용될 수 있습니다. 시스템의 결함 섹션을 격리함으로써,고전압 전기 격리 장치 는 고장이 다른 시스템 부분 으로 퍼져 나가지 않고 더 많은 손상을 입지 않도록 합니다..

4스위칭: 고전압 전기 격리기는 시스템에서 전력 흐름을 제어하는 스위칭 장치로 사용될 수 있습니다. 격리기를 열거나 닫음으로써,전력 흐름은 필요에 따라 시스템의 다른 부분으로 향할 수 있습니다..

5테스트: 고전압 전기 격리기는 회로에서 전압이나 전류를 측정하거나 시스템의 다른 구성 요소의 성능을 테스트하는 것과 같은 테스트 목적으로도 사용될 수 있습니다..

구조:

1.포르셀라인 단열체: 단열체 는 단열기의 주요 구성 요소이며 일반적으로 고강성 포르셀라인으로 만들어집니다.그것은 선도자와 지원 구조 사이의 전기 절연을 제공하기 위해 설계되었습니다., 그리고 원하는 모양과 크기로 만들어집니다.

2금속 끝 장착장치: 금속 끝 장착장치는 단열체에 고정되어 단열기를 전도기와 지지 구조에 연결하는 방법을 제공합니다.보통 은 진열 된 강철 이나 다른 부식 저항성 물질 으로 만들어집니다., 그리고 설치가 용이하기 위해 틈이나 볼과 소켓 관절과 같은 특수 기능으로 설계될 수 있습니다.

3밀폐 화합물: 밀폐 화합물은 단열체와 금속 끝 장착 장치 사이의 결합을 밀폐하기 위해 사용되며 습기와 오염 물질이 단열기의 내부로 들어가는 것을 방지합니다.

4하드웨어: 볼트, 견과류 및 휠러와 같은 하드웨어는 열대체와 지원 구조에 금속 끝 장착 장치를 고정하는 데 사용됩니다.
부착 캡: 부착 캡은 금속 끝 부착 장치를 부식 및 손상으로부터 보호하기 위해 사용되며 플라스틱 또는 다른 재료로 만들어질 수 있습니다.

5추가 기능: 특정 응용 프로그램에 따라, 폼 고전압 전기 격리기는 격리 장벽, 아크 낙하구,그리고 지구 스위치 그들의 성능과 안전을 향상.

작업:

1HV 전기 격리기가 닫힌 위치에 있을 때 격리기의 접촉은 서로 접촉하여 전류가 회로를 통해 흐를 수 있습니다.HV 전기 격리기는 수동 또는 원격 조작으로 격리기를 닫습니다, HV 전기 격리 장치의 종류에 따라
2전력 시스템의 일부를 격리하려면 HV 전기 격리 장치를 열어야 합니다.이것은 일반적으로 접촉을 분리하고 회로에 통하는 전류의 흐름을 중단하기 위해 수동 또는 원격으로 격리기를 조작하여 수행됩니다..
3HV 전기 격리 장치가 열리면 격리 장치에 연결된 전력 시스템의 부분은 나머지 시스템에서 격리됩니다.이 고립 된 회로에서 유지 보수 또는 수리 작업을 안전하게 수행 할 수 있습니다.
4유지보수 또는 수리 작업이 완료되면, HV 전기 격리기는 격리 된 회로에 전력을 복원하기 위해 닫을 수 있습니다.이것은 수동 또는 원격으로 단절기를 작동하여 접촉자를 연결하고 회로를 통해 전류의 흐름을 복원하여 수행됩니다..

상태:

1고도는 1000m를 초과하지 않습니다.

2.환경 공기 온도: 최대 + 40'C; 최소:총면적 -30'C, 파라모스 -40 C;

3.바람압은 700Pa를 초과하지 않습니다. (바람속 34m/s에 해당합니다.)

4지진 강도는 8도 이상 되지 않습니다.

5.근무상황은 빈번한 격렬한 진동이 없습니다.

6일반 유형의 격리기의 설치 장소는 가스, 연기와 화학적 퇴적물, 소금 스프레이 안개, 먼지

그리고 다른 폭발성 및 부식성 물질로 격리 장치의 단열 및 전도 능력을 심각하게 손상시킵니다.

7.오염 방지 유형 격리기는 심각한 더러운 유도 영역에 적용됩니다. 그러나, 그것은 폭발 물질 및 화재를 유발하는 물질이 되어서는 안 됩니다.
