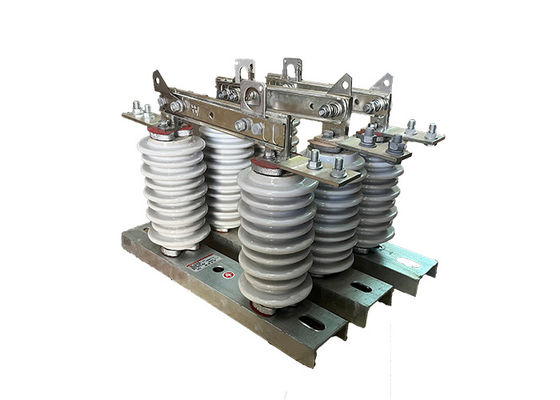

포르셀린 고전압 전기 격리기 630A 수직 차단 단속 스위치

포르셀린 고전압 전기 격리기 630A 수직 차단 단속 스위치

제품 설명:

고전압 전기 격리기는 일반적으로 고전압 전송 및 유통 시스템에서 유지 보수 또는 수리 작업을 위해 네트워크의 섹션을 격리하는 데 사용됩니다.또한 전기적 위험 에서 노동자 를 보호하기 위한 안전 장치 로 사용 됩니다, 예를 들어 시스템의 살아있는 부분과 우연한 접촉.

그들은 높은 전압과 전류를 처리하도록 설계되었으며, 그들은 종종 극한 온도, 바람과 같은 열악한 환경 조건에 노출되는 야외 장소에 설치됩니다.,비, 먼지. 따라서, 그들은 이러한 조건에 견딜 수 있도록 만들어졌으며 종종 강철이나 알루미늄과 같은 내구성 있는 재료로 만들어집니다.

고전압 전기 격리기는 특정 응용 프로그램 및 요구 사항에 따라 다양한 유형 및 구성으로 제공됩니다. 예를 들어,일부 전기 격리기는 실내용으로 설계되었습니다.일부 는 수동 조작 으로 설계 되었으며, 다른 일부 는 자동화 되어 원격 조작 이 가능하다.

전기 격리기는 원로 격리 기능 외에도 다른 중요한 특징을 가지고 있습니다. 예를 들어 상태의 시각적 표시를 제공하는 것 (열린 또는 닫힌)그리고 단열기가 열려있을 때 회로가 전원을 공급하지 않도록 보장합니다.

특징:

1고전압 등급: 고전압 격리 스위치는 일반적으로 수천 볼트에서 수십만 볼트까지의 높은 전압 수준을 견딜 수 있도록 설계되었습니다.

2견고한 구조: 고전압 격리 스위치는 일반적으로 포르셀린 또는 폴리머와 같은 전기 활, 부식 및 다른 형태의 손상에 매우 내성이있는 재료로 만들어집니다..

3. 아크 스파이트: 많은 고전압 격리 스위치는 전기 활로 인해 발생하는 열을 분산시키고 스위치에 손상을 방지하는 데 도움이되는 아크 스파이트로 설계되었습니다.

4지상 스위치: 일부 고전압 격리 스위치에는 지상 스위치가 장착되어 있으며, 이는 회로의 격리된 섹션을 지상화함으로써 추가 수준의 안전성을 제공합니다.

5잠금 메커니즘: 유지보수 작업 중에 스위치가 실수로 닫히는 것을 방지하기 위해많은 고전압 격리 스위치에는 모든 안전 절차가 준수 될 때까지 스위치가 닫히지 않도록 하는 잠금 메커니즘이 장착되어 있습니다.

6시각 지표: 고전압 격리 스위치에는 또한 조명 또는 깃발과 같은 시각 지표가 포함 될 수 있습니다.스위치가 열린 상태인지 닫힌 상태인지 명확하게 표시하는.

작업:

1스위치 닫기: 스위치가 닫히면 회로의 두 선도적인 부분이 서로 접촉하여 회로를 통해 전류가 흐르게됩니다.

2스위치를 열면 회로의 두 개의 전도성 부분 사이에 공기 격차가 생성되어 해당 섹션을 시스템의 나머지 부분과 효과적으로 격리합니다.이것은 일반적으로 유지보수를 허용하기 위해 수행됩니다., 수리 또는 시험 작업은 안전하게 수행되어야합니다.

3회로 연결: 회로의 고립된 부분에서 어떤 작업도 수행하기 전에 회로 연결을 연결하는 것이 중요합니다.이것은 일반적으로 지구 스위치 또는 땅 전극을 사용하여 수행됩니다.

안전 팁:

1항상 장갑, 안전 안경 및 불에 저항하는 옷과 같은 적절한 개인 보호 장비 (PPE) 를 착용하십시오.

스위치에 작업하기 전에 전원 공급 장치가 꺼지고 스위치가 제대로 연결되었는지 확인하십시오.

2스위치 작동을 위한 제조업체의 지침을 따르고 안전장치를 우회하거나 의도된 목적 이외의 용도로 스위치를 사용하지 마십시오.

3스위치에 작업 할 때, 전기 충격을 방지하기 위해 단열 된 도구와 장비를 사용하십시오.

4스위치의 전도성 부품을 만지지 말고 작동 중인 스위치에서 안전 거리를 유지하십시오.

5- 자격과 훈련을 받은 전문가가 아니면 스위치를 스스로 수리하거나 수정하려고 시도하지 마십시오.

6스위치 주위의 영역을 깨끗하고 작동을 방해 할 수있는 잔해가 없도록 유지하십시오.

7.회로적으로 스위치를 착용 또는 손상의 징후를 검사하고 가능한 한 빨리 손상 된 또는 착용 된 부품을 교체하십시오.

8오직 허가된 인원만이 스위치를 작동하거나 유지보수 할 수 있어야 합니다.

9비상사태에 있어서는 정해진 비상 절차를 따르고 즉시 전원을 끄십시오.

상태:

1최대 설치 고도는 1000m를 초과해서는 안됩니다.

2주변 공기의 온도는 +40'C를 넘지 않아야 하며, 일반 지역에서는 -30'C 이하로 떨어지지 않아야 합니다.

3바람의 압력은 70Pa를 초과해서는 안되며, 이는 34m/s의 바람 속도에 해당합니다.

4격리기는 최대 8도 지진을 견딜 수 있어야 합니다.

5격리기는 빈번한 격렬한 진동이 없는 곳에 설치되어야 합니다.

6일반 유형의 격리 장치의 경우 가스, 연소, 화학적 퇴적, 소금 스프레이 안개, 먼지,그리고 다른 폭발성 및 부식성 물질로 고립 장치의 단열 및 전도 능력을 심각하게 손상시킬 수 있습니다..

7오염 방지형 격리장치는 매우 더러운 유도구역에 사용하기에 적합하지만 폭발성 또는 화재 발생 물질이있는 부위에 설치되어서는 안됩니다.

기술 매개 변수:
