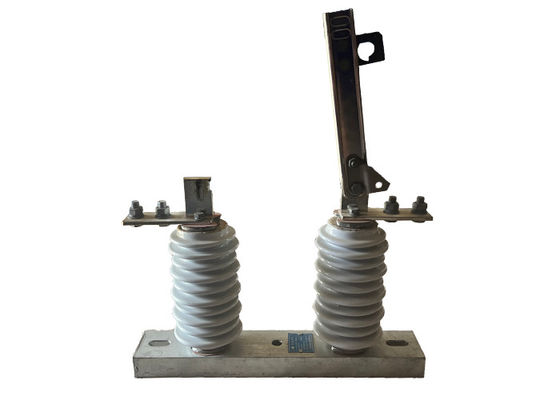

외부 전기 배급 시스템에서 작동하는 쉽게 설치되는 고전압 전기 격리 장치
제품 설명:
고전압 전기 격리기는 유지보수, 수리 또는 비상 목적으로 전기 유통선을 격리하고 연결하는 데 사용되는 휴대용 장치의 일종입니다.다양한 용도로 사용할 수 있는 다재다능한 도구입니다, 상공 유통선, 변속소 및 산업 시설을 포함합니다.
고전압 전기 격리기는 한 사람이 작동하도록 설계되어 사용과 조작이 용이합니다.전기 장비에 도달하도록 확장 할 수 있습니다., 그리고 교환 가능한 부착 장치의 집합, 사용자가 스위치 및 지상 라인을 열거나 닫는 것과 같은 다양한 작업을 수행 할 수 있습니다.
전기 격리기는 전기 회로에서 눈에 띄는 중단을 제공하도록 설계되어 전력 장치와 우연한 접촉으로부터 보호 할 수 있습니다.또한 환경 상태 에서도 견딜 수 있도록 설계 되었습니다, 강한 바람, 비, 눈과 같은, 그것은 야외 환경에서 사용하기에 적합합니다.
작업:
1HV 전기 격리기가 닫힌 위치에 있을 때 격리기의 접촉은 서로 접촉하여 전류가 회로를 통해 흐를 수 있습니다.HV 전기 격리기는 수동 또는 원격 조작으로 격리기를 닫습니다, HV 전기 격리 장치의 종류에 따라
2전력 시스템의 일부를 격리하려면 HV 전기 격리 장치를 열어야 합니다.이것은 일반적으로 접촉을 분리하고 회로에 통하는 전류의 흐름을 중단하기 위해 수동 또는 원격으로 격리기를 조작하여 수행됩니다..
3HV 전기 격리 장치가 열리면 격리 장치에 연결된 전력 시스템의 부분은 나머지 시스템에서 격리됩니다.이 고립 된 회로에서 유지 보수 또는 수리 작업을 안전하게 수행 할 수 있습니다.
4유지보수 또는 수리 작업이 완료되면, HV 전기 격리기는 격리 된 회로에 전력을 복원하기 위해 닫을 수 있습니다.이것은 수동 또는 원격으로 단절기를 작동하여 접촉자를 연결하고 회로를 통해 전류의 흐름을 복원하여 수행됩니다..
안전 위험:
전기 충격: 고전압 단속 스위치는 적절하게 다루지 않으면 잠재적으로 치명적인 전기 충격을 줄 수 있습니다.이것은 스위치가 열기 전에 적절하게 격리되지 않거나 장비에 결함이있는 경우 발생할 수 있습니다..
2 아크 플래시: 고전압 단속 스위치가 열리면 활 플래시가 발생할 수 있으며, 이는 열, 빛 및 압력 형태로 상당한 양의 에너지를 방출 할 수 있습니다. 이것은 화상을 유발할 수 있습니다.눈 손상, 그리고 다른 부상을 입었습니다.
3장비 장애: 고전압 단속 스위치가 제대로 유지관리되지 않거나 과부하가 되면 고전압 단속 스위치가 고전될 수 있습니다. 이것은 장비 손상, 전기 화재 및 기타 위험으로 이어질 수 있습니다.
4환경 위험: 고전압 단속 스위치는 종종 강한 바람, 강한 비,번개가 부딪히면이러한 조건은 장비를 작동하거나 유지 관리하는 직원에 대한 추가 안전 위험을 초래할 수 있습니다.
P.S.
고전압 단속 스위치와 관련된 위험을 최소화하기 위해 적절한 개인 보호 장비를 사용하는 것을 포함하여 적절한 안전 절차를 따르는 것이 중요합니다.잠금 및 탈퇴 절차를 따라, 그리고 자격을 갖춘 훈련된 인원만 장비의 조작 및 유지보수를 할 수 있도록 보장합니다.장비 의 정기적 인 유지 보수 및 검사 는 또한 장비 고장 및 다른 위험 의 위험 을 줄이는 데 도움 이 될 수 있다.
안전 팁:
1스위치의 적절한 작동을 보장하기 위해 스위치에 대한 정기 테스트 및 유지보수를 수행합니다. 여기에는 스위치의 단열 저항을 테스트하고 안전 잠금 장치의 작동을 확인하는 것이 포함됩니다.그리고 어떤 비정상적인 난방 또는 진동에 대한 확인.
2스위치에 대한 유지보수 또는 수리 작업을 수행하기 전에 잠금 / 태그 아웃 절차를 실행하십시오.이 절차는 작업 중에 우연한 전원을 방지하기 위해 스위치를 잠그고 표시하는 것을 포함합니다., 추가적인 안전층을 제공합니다.
3스위치를 작동하거나 작업하는 직원에게 적절한 교육을 제공하십시오. 교육은 적절한 처리, 운영 및 유지 보수 절차를 포함해야합니다.그리고 전환과 관련된 잠재적 위험.
4정기적인 안전 감사, 위험 평가 및 사고 보고를 포함하는 포괄적 인 안전 관리 시스템을 구현합니다.안전에 대한 이러한 적극적인 접근은 사고나 부상으로 이어지기 전에 잠재적 위험을 파악하고 대처하는 데 도움이됩니다..
5. 닫힌 공간 또는 밀폐된 공간에 위치한 고전압 격리 스위치에 적절한 환기와 냉각 시스템이 설치되어 있는지 확인합니다. 6.적당 한 환기 는 열 을 분산 시키고 스위치 가 과열 되는 것 을 방지 한다, 장애 또는 화재로 이어질 수 있습니다.
조건:
1지정된 지역의 최고 고도는 해발 1000m를 초과하지 않습니다. 이 고도 제한은 장비의 설치 및 운영에 중요합니다.
2주변 공기의 온도는 특정 한계를 가지고 있습니다. 최대 온도는 +40 ° C를 초과해서는 안되며 최소 온도는 특정 지역에 따라 다를 수 있습니다. 일반 지역에서는최소 온도는 -30°C 이하로 떨어지지 않아야 합니다., 파라모스 지역에서는 -40°C 이하로 떨어지지 않아야 합니다.
3바람의 압력은 700파스칼 (Pa) 을 넘지 않아야 하며 이는 약 34m/s의 바람 속도에 해당한다.이 제한은 장비가 기능이나 구조적 무결성을 손상시키지 않고 바람의 힘을 견딜 수 있도록 보장합니다..
4.지진 강도는 8도 를 초과해서는 안 됩니다. 이것은 장비가 손상되지 않고 견딜 수 있는 지진 활동의 최대 강도를 의미합니다.지진 강도를 측정 하기 위해 사용 되는 특정 규모 는 지역 이나 국가 에 따라 달라질 수 있다.
5작업 환경은 빈번한 격렬한 진동으로부터 자유로워야 합니다. 이 요구 사항은 장비가 정상적인 작동 조건에서 안정적이고 작동하도록 보장합니다.과도 한 진동 은 격리 장치 의 성능 과 수명 에 영향을 줄 수 있다.
6일반형 격리기는 가스, 연소, 화학 퇴적, 소금 스프레이 안개, 먼지 및 다른 폭발성 또는 부식성 물질으로부터 멀리 보관되는 장소에 설치해야합니다.이 재료는 격리 장치의 단열 및 전도 능력에 해로운 영향을 미칠 수 있습니다., 잠재적으로 성능과 안전성을 손상시킬 수 있습니다.
7오염 방지형 격리기는 심각한 오염이 있는 지역에 사용하도록 설계되었습니다.폭발물이나 화재를 일으킬 수 있는 물질이 없어야 합니다.이 요구 사항은 고립 장치가 어려운 환경 조건에도 불구하고 안전하고 기능성을 유지하는 것을 보장합니다.
기술 매개 변수:
| 시리즈 번호 | 매개 변수 | 단위 | 데이터 | |||||||||
| 1 | 가등전압 | kV | 12 | |||||||||
| 2 | 가속 전류 | 모델 번호 | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s 단시간 저항 전류 | 모델 번호 | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | 등급 단열 수준 | 번개 파동 저항 전압 (피크) | 극지대 - 지구 (긍정적, 부정적) |
kV | 75 | |||||||
| 횡단파괴 (긍정적, 부정적) |
85 | |||||||||||
| 산업용 주파수 저항 전압 1분) (효율적 가치) |
건조 테스트/습기 테스트 | 극지대 - 지구 | 42 (건조) 34 (습기) |
|||||||||
| 횡단파괴 | 48 (건조) | |||||||||||
| 48 (건조) | ||||||||||||
| 48 (건조) 40 (습기) |
||||||||||||
| 5 | 주 회로 저항 | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | 기계적 수명 시간 | 시간 | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
