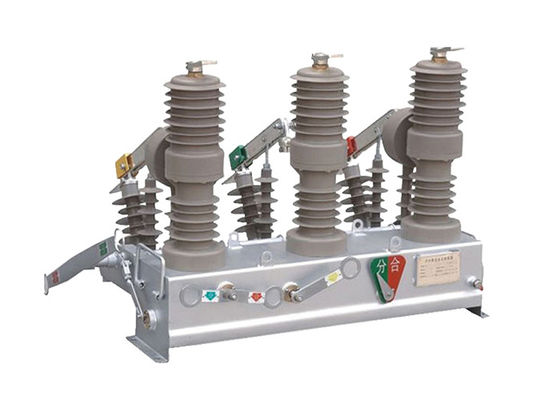

야외 지능형 막대기 장착 서킷 브레이커 제로 시퀀스 센서 영구 자기 서킷 브레이커
제품 설명:
ZW32 시리즈 폴 마운트 서킷 브레이커는 영구 자석 기술과 지능형 제어 기능을 통합 한 고급 유형의 서킷 브레이커입니다.이 혁신적 인 설계 는 전통적인 차단제 에 비해 여러 가지 장점 을 제공합니다:
영구 자석 기술: 회로 차단기는 전통적인 전자기 대신 영구 자석을 사용 합니다.영구 자석 은 신뢰성 있고 일관성 있는 자기장 을 만들어 준다, 결함 또는 과부하가 감지되면 더 빠르고 정확한 트리핑 동작을 초래합니다. 이것은 전용 차단기의 전반적인 성능과 반응성을 향상시킵니다.
회로 차단기는 마이크로프로세서와 센서와 같은 지능형 제어 기능으로 장착되어 있으며, 전기 매개 변수의 고급 모니터링 및 분석을 가능하게합니다.지능형 제어 시스템은 현재를 지속적으로 모니터링합니다., 전압 및 기타 관련 매개 변수, 실시간 오류 탐지, 정확한 여행 조정 및 향상된 시스템 보호.
영구 자석 기술과 지능형 제어의 조합은 차단기의 안전성과 신뢰성을 향상시킵니다.정밀한 트리핑 동작은 결함 전류의 빠른 중단을 보장전기 장비의 손상을 최소화하고 전기 위험 위험을 줄입니다.지능형 제어 시스템은 고장 진단 및 자체 테스트 기능을 제공합니다., 능동적인 유지보수 및 정지 시간을 줄일 수 있습니다.
막대기에 장착 된 회로 차단기는 에너지 소비를 최적화하도록 설계되었습니다. 정확한 트리핑 동작은 잘못된 전류의 효율적인 중단을 보장하며 에너지 낭비를 줄입니다.지능형 제어 시스템은 또한 전력 모니터링 및 부하 관리에너지 최적화를 촉진하고 전체 시스템 효율성을 향상시킵니다.
영구 자석과 첨단 제어 기술이 사용됨으로써 전통적인 차단기에 비해 더 작고 가벼운 설계가 가능합니다.이렇게 하면 설치와 유지보수가 더 쉽고 편리합니다., 특히 공간 제한
적용:
1전력 유통 시스템: 전력 유통 네트워크, 서브 스테이션, 스위치 기기 및 유통 패널을 포함한 전력 유통 네트워크에서 회로 차단기를 사용할 수 있습니다.지능형 제어 기능이 향상 된 모니터링 및 보호 기능을 제공합니다., 유통 시스템의 효율적이고 신뢰할 수 있는 운영을 허용합니다.
2산업 설치: 회로 차단기는 산업 환경에서 전기 장비 및 기계의 보호를 위해 적합합니다. 그것은 모터 제어 센터, 제어 패널,및 프로세스 자동화 시스템, 중요한 산업 프로세스의 안전과 끊김없는 작동을 보장합니다.
3재생 에너지 시스템: 회로 차단기는 태양광 발전소 및 풍력 발전소와 같은 재생 에너지 시스템에서 사용하기 적합합니다. 정확한 고장 감지 및 빠른 트리핑을 제공합니다.민감한 신재생 에너지 장비의 보호를 보장하고 과부하 또는 고장으로 인한 손상을 방지하는 것.
4데이터 센터: 데이터 센터는 중요한 IT 인프라를 보호하기 위해 매우 신뢰할 수 있고 반응력 있는 회로 보호를 필요로 합니다.지능형 영구 자기 회로 차단기는 데이터 센터 전력 분배 장치 (PDU) 와 전기 패널에 사용될 수 있습니다., 첨단 모니터링, 신속한 고장 감지 및 최적화된 에너지 관리.
5스마트 그리드 애플리케이션: 브레이커의 지능형 제어 기능은 스마트 그리드 애플리케이션과 호환되도록합니다.원격 모니터링을 가능하게 하기 위해 스마트 그리드 시스템에 통합될 수 있습니다., 오류 진단 및 부하 관리, 전체 네트워크의 효율성과 신뢰성
6전기차 충전소: 전기차 (EV) 의 채택이 증가함에 따라 지능형 영구 자기 회로 차단기를 EV 충전소에서 사용할 수 있습니다.과류 및 단전 에 대한 빠르고 정확한 보호안전하고 신뢰할 수 있는 충전 작업을 보장합니다.
7중요 시설: 회로 차단기는 병원, 데이터 센터 및 통신 시설과 같은 중요한 시설을 보호하기 위해 적합합니다.정밀한 트리핑 동작과 지능형 모니터링 기능으로 전기 장애를 예방하고 필수 서비스의 중단 없는 운영을 보장합니다.
8에너지 관리 시스템: 단속기의 지능형 제어 기능으로 인해 에너지 관리 시스템과 호환됩니다.에너지 소비를 최적화하기 위해 스마트 홈 또는 건물 자동화 시스템에 통합 될 수 있습니다., 전기 매개 변수를 모니터링하고 부하 분실 또는 수요 응답 기능을 활성화합니다.
장점:
1작은 크기
2가벼운 무게
3- 유지보수 무료
4- 응축 방지
5- 불리한 날씨와 더러운 환경에 적응
구조:
1프레임: 프레임은 회로 차단기의 주요 구조 구성 요소로서 내부 구성 요소에 대한 지원 및 주택을 제공합니다.
2전류 운반 부품: 이러한 구성 요소에는 전류 차단기를 통해 전기 경로를 형성하는 접촉, 전도 및 전류 운반 부품이 포함됩니다.그들은 전류의 흐름을 유도하고 중단하는 책임이.
3영구 자석 조립: 영구 자석 조립은 회로 차단기의 중요한 구성 요소입니다.그것은 영구 자석으로 구성되어 있습니다. 전자기장을 생성하여 회로 차단기의 트리핑 작용을 제어합니다.자석은 효율적이고 정확한 작동을 위해 원하는 자기력을 제공하기 위해 신중하게 배치됩니다.
4트리핑 메커니즘: 트리핑 메커니즘은 고장 또는 과부하 상태가 감지되면 차단기의 열을 시작하는 데 책임이 있습니다.지능형 영구 자기 회로 차단기, 트리핑 메커니즘은 지능형 제어 시스템에서 수신되는 고장 신호에 신속하고 정확하게 반응하도록 설계되었습니다.
5지능형 제어 시스템: 지능형 제어 시스템은 회로 차단기의 뇌입니다. 일반적으로 마이크로 프로세서, 센서,전기 매개 변수를 모니터링하는 다른 전자 부품제어 시스템은 또한 원격 모니터링, 데이터 로깅,그리고 다른 시스템과의 통합.
6보조 부품: 지능형 영구 자기 회로 차단기에 특정 응용 프로그램 및 요구 사항에 따라 다양한 보조 부품이 존재할 수 있습니다.그 중에는 지표도 포함될 수 있습니다., 신호 및 제어 목적으로 보조 연락처, 기계적 잠금 및 외부 배선 연결을위한 단말기.
7장치: 회로 차단기는 일반적으로 먼지, 습기 및 물리적 손상과 같은 환경 요인에 대한 보호를 위해 가구 안에 장착됩니다.장치는 금속이나 고품질 플라스틱과 같은 내구성 있는 재료로 만들어질 수 있습니다..
기술 매개 변수:
| 시리즈 번호 | 매개 변수 | 단위 | 데이터 | |||||||||
| 1 | 정량 전압 | kV | 12 | |||||||||
| 2 | 분쇄의 절연 수준 | 작업 주파수(건조 테스트/습기 테스트) | 48 | |||||||||
| 번개 충격 전압 테스트 (피크) | 85 | |||||||||||
| 3 | 지상/단계에서단계로 격리 수준 | 작업 주파수 | 건조 테스트 | 42 | ||||||||
| 습기 테스트 | 34 | |||||||||||
| 번개 충격 전압 테스트 (피크) | 75 | |||||||||||
| 4 | 가속 전류 | A | 630 | |||||||||
| 5 | 가등열 안정 전류 (효율적 값) | kA | 20 | |||||||||
| 6 | 가시 단절 전류 (효율적 값) | 25 | ||||||||||
| 7 | 열 안정성 시간 | s | 4 | |||||||||
| 8 | 가시 단절 닫기 전류 (피크) | kA | 63 | |||||||||
| 9 | 가등기 동적 안정 전류 (피크) | |||||||||||
| 10 | 기계적 수명 | 시간 | 10000 | |||||||||
| 11 | 열량 전류 | 1000 | ||||||||||
| 12 | 주변 공기 온도 | 최고 온도 | °C | -55 | ||||||||
| 최저 온도 | +60 | |||||||||||
| 최대 일일 온도 차이 | K | ≤25 | ||||||||||
| 13 | 고도 | m | ≤ 2500 | |||||||||
| 14 | 습도 | 일일 상대 습도 평균 | % | ≤ 95 | ||||||||
| 월 평균 상대 습도 | ≤ 90 | |||||||||||
| 15 | 지진 저항력 | 수평 가속 | g | 0.25 | ||||||||
| 지상 수직 가속 | 0.125 | |||||||||||
| 안전 요인 | / | 1.67 | ||||||||||
| 16 | 바람 속도 | m/s | ≤35 | |||||||||
| 17 | 얼음 두께 | mm | ≤20 | |||||||||
