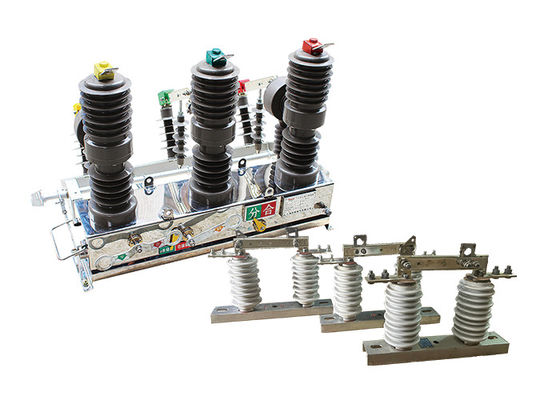

ZW32-12 시리즈 스톨 장착 자동 회로 차단기 GB1984 / GB11022 외관 단속 스위치와 함께 간편한 조작

ZW32-12 시리즈 스톨 장착 자동 회로 차단기 GB1984 / GB11022 외관 단속 스위치와 함께 간편한 조작

제품 설명:

ZW32-12 전구 장착 차단기는 고정 전압 12KV, 3 단계 AC 50Hz 야외 배급 장비입니다. 주로 부착 및 폐쇄 부하 전류를 위해 사용됩니다.과부하 전류 및 단회로 전류- 유틸리티 모델은 서브 스테이션 및 산업 및 광산 기업의 유통 시스템에서의 보호 및 제어에 적합합니다.그리고 농촌 전력망이 자주 작동하는 장소그것은 또한 전력 네트워크의 세그먼트 스위치를 작동 할 수 있으며 컨트롤러를 설치 한 후 유통 네트워크의 자동화를 실현 할 수 있습니다.

GW9-10 고전압 단속 스위치 (high voltage disconnect switch, GW9-10 high voltage disconnect switch) 는 유지보수 또는 수리 목적으로 전기 네트워크 또는 시스템의 일부를 나머지 시스템으로부터 분리하도록 설계된 전기 스위치이다.일반적으로 고전압 전력 전송 및 유통 시스템에서 사용됩니다..

스위치는 오류 또는 과류와 같은 정상 또는 비정상적인 조건에서 열고 닫을 수 있도록 설계되었습니다. 스위치가 열리면,시스템 구간을 나머지 네트워크에서 물리적으로 분리합니다., 그 섹션에 전기가 흐르는 것을 방지합니다.

고전압 단속 스위치는 일반적으로 600 볼트에서 765,000 볼트 사이의 전압에서 작동하도록 설계되었으며 수동 또는 자동으로 작동 할 수 있습니다.보통 전원 전원 기지나 전력 기둥에 설치됩니다., 그리고 그들은 전기 네트워크 인프라의 중요한 구성 요소입니다.

사용의 이중 효과 회로 차단기가 사용단속 단속 장치와 함께!!

구조:

1프레임: 프레임은 회로 차단기의 주요 구조 구성 요소로서 내부 구성 요소에 대한 지원 및 주택을 제공합니다.

2전류 운반 부품: 이러한 구성 요소에는 전류 차단기를 통해 전기 경로를 형성하는 접촉, 전도 및 전류 운반 부품이 포함됩니다.그들은 전류의 흐름을 유도하고 중단하는 책임이.

3영구 자석 조립: 영구 자석 조립은 회로 차단기의 중요한 구성 요소입니다.그것은 영구 자석으로 구성되어 있습니다. 전자기장을 생성하여 회로 차단기의 트리핑 작용을 제어합니다.자석은 효율적이고 정확한 작동을 위해 원하는 자기력을 제공하기 위해 신중하게 배치됩니다.

4트리핑 메커니즘: 트리핑 메커니즘은 고장 또는 과부하 상태가 감지되면 차단기의 열을 시작하는 데 책임이 있습니다.지능형 영구 자기 회로 차단기, 트리핑 메커니즘은 지능형 제어 시스템에서 수신되는 고장 신호에 신속하고 정확하게 반응하도록 설계되었습니다.

5지능형 제어 시스템: 지능형 제어 시스템은 회로 차단기의 뇌입니다. 일반적으로 마이크로 프로세서, 센서,전기 매개 변수를 모니터링하는 다른 전자 부품제어 시스템은 또한 원격 모니터링, 데이터 로깅,그리고 다른 시스템과의 통합.

6보조 부품: 지능형 영구 자기 회로 차단기에 특정 응용 프로그램 및 요구 사항에 따라 다양한 보조 부품이 존재할 수 있습니다.그 중에는 지표도 포함될 수 있습니다., 신호 및 제어 목적으로 보조 연락처, 기계적 잠금 및 외부 배선 연결을위한 단말기.

7장치: 회로 차단기는 일반적으로 먼지, 습기 및 물리적 손상과 같은 환경 요인에 대한 보호를 위해 가구 안에 장착됩니다.장치는 금속이나 고품질 플라스틱과 같은 내구성 있는 재료로 만들어질 수 있습니다..

특징:

13단계 기둥형 완전 폐쇄 구조로 밀폐 성능이 높습니다.

A. 안정적이고 신뢰할 수 있는 파기 성능, 연소 또는 폭발 위험이 없습니다. 유지 보수 없이, 작은 크기, 가벼운 무게, 긴 서비스 수명.

B. 습기와 이슬 방지 성능이 뛰어나고, 특히 추운 또는 습한 지역에서 사용하기에 적합합니다.

C. 좋은 단열 성능, 높은 온도 저항성, 자외선 저항성 및 노화 저항성을 가진 수입 재료.

2효율적이고 신뢰할 수 있는 소형 스프링 작동 장치.

A. 에너지 저장 모터는 열과 닫기 작업에 낮은 전력 소비를 가지고 있습니다. 메커니즘은 더 적은 구성 요소로 직접 전송 방법을 채택하여 높은 신뢰성을 제공합니다.

B. 작동 메커니즘은 강화를 효과적으로 방지하고 메커니즘의 신뢰성을 향상시키기 위해 밀폐된 상자에 배치됩니다.

3편리하고 유연한 제어 및 자유로운 조합 성능.

A. 휴식을 위해 수동으로 작동하거나 열고 닫기 위해 전기적으로 작동 할 수 있으며 원격 위치에서 원격 제어 할 수 있습니다.

B. 분배 자동화를 달성하기 위해 지능형 컨트롤러와 결합하거나 자동 재 닫기 또는 섹셔널라이저를 형성하기 위해 재 닫기 컨트롤러와 결합 할 수 있습니다.

C. 과전류 또는 단회로 보호를 위해 2단계 또는 3단계 전류 트랜스포머를 장착할 수 있다.

D. 지능형 컨트롤러에 전류 획득 신호를 제공할 수 있으며 사용자 요구에 따라 전류 변압기를 장착할 수 있습니다.

E. 3단계 횡단 차단 단속 스위치와 내장된 오작동 방지 차단 장치가 장착될 수 있다.그것은 또한 쉽게 유지보수를 위해 전압 차단기 기둥 단열기로 설치 될 수 있습니다..

적용:

1서브 스테이션: 일반적으로 중전압 전력 유통의 보호 및 제어를 위해 실내 및 실외 서브 스테이션에서 사용됩니다.진공 회로 차단기는 결함 전류의 신뢰할 수 있는 중단 보장, 과부하 전류 및 부하 전류, 서브 스테이션 장비를 보호합니다.

2산업 및 광업 기업: ZW32-12 진공 차단기는 산업 및 광업 기업의 유통 시스템에서 모터, 트랜스포머,과전류 및 단회로로 인한 기타 전기 장비이 시설의 전력 공급의 안정성과 안전성을 유지하는 데 도움이 됩니다.

3농촌 전력 네트워크: 빈번한 작업에 견딜 수있는 능력으로 인해 진공 회로 차단기는 농촌 전력 네트워크에서 적용하기에 적합합니다.전력망의 효율적인 세분화를 허용합니다.또한 제어 장치가 장착되면 유통망을 자동화하여 농촌 전력 시스템의 신뢰성과 효율성을 향상시킵니다.

4상업 건물: 진공 회로 차단기는 또한 상업 건물에서 전력 배포 및 보호에 사용됩니다. 그것은 전기 시스템의 안전하고 신뢰할 수있는 작동을 보장합니다.장비의 손상을 방지하고 정지 시간을 최소화합니다..

기술 파라미터:

ZW32-12

GW9-10
