15kV HV 스톨 장착 단속기 자동 재설정 단속기 세라믹 갈고리를 가진 유통 시스템

15kV HV 스톨 장착 단속기 자동 재설정 단속기 세라믹 갈고리를 가진 유통 시스템

제품 설명:

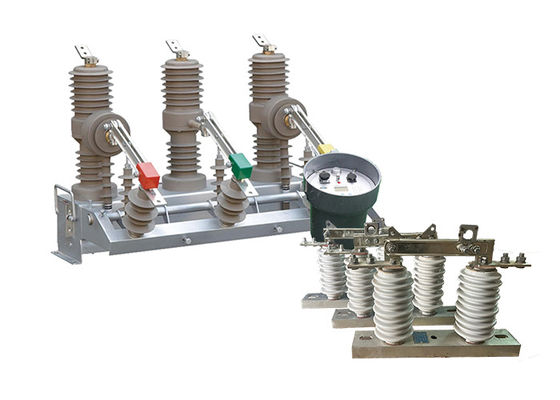

ZW32-12 막대기에 장착 된 회로 차단기는 야외용으로 설계 된 견고한 유통 장비입니다. 12kV의 정량 전압과 50Hz의 3 단계 AC 주파수에서 작동합니다.이 단속기는 주로 중단 및 로드 전류를 닫는 데 사용됩니다, 과부하 전류 및 전자 시스템 내 단장 전류.

ZW32-12 회로 차단기의 주요 장점 중 하나는 다재다능성입니다. 변속소, 산업 및 광업 기업 유통 시스템,그리고 농촌 전력망이것은 광범위한 보호 및 제어 응용 프로그램에 적합한 선택이됩니다.

또한, ZW32-12 회로 차단기는 효율적인 전력 네트워크 작동을 허용하는 섹션 스위치로 사용될 수 있습니다.유통망의 특정 구간이 유지보수 또는 고장 처리 목적으로 격리될 수 있습니다..

그 기능을 더욱 향상시키기 위해, ZW32-12 회로 차단기는 컨트롤러와 통합 될 수 있습니다. 이 통합은 유통 네트워크 자동화를 달성 할 수 있습니다.원격 컨트롤을 용이하게이 특징은 유통 네트워크의 전반적인 효율성과 신뢰성에 기여합니다.

GW9-10 시리즈 갈고리대는 유지보수, 수리 또는 비상 용도로 전기 유통선을 고립 및 지상화하는 데 사용되는 휴대용 장치의 일종입니다.다양한 용도로 사용할 수 있는 다재다능한 도구입니다, 상공 유통선, 변속소 및 산업 시설을 포함합니다.

의갈고리단 한 명이 조작하도록 설계되어 사용 및 조작이 용이합니다. 전기 장비에 도달하도록 확장 할 수있는 망원경 유리섬유 막대기로 구성됩니다.그리고 교환 가능한 부착 장치 세트, 사용자가 스위치와 지상 라인을 열고 닫는 것과 같은 다양한 작업을 수행 할 수 있습니다.

갈고리 스틱은 전기 회로에서 눈에 띄는 중단을 제공하도록 설계되어 전력 가동 된 장비와 우연한 접촉으로부터 보호 할 수 있습니다.또한 환경 상태 에서도 견딜 수 있도록 설계 되었습니다, 강한 바람, 비, 눈과 같은, 그것은 야외 환경에서 사용하기에 적합합니다.

GW9-10 시리즈 격리 스위치가 진공 회로 차단기와 함께 사용할 수있을 때 사용의 이중 효과

컨트롤러 소개:

컨트롤러는 원격 모니터링 및 제어를 허용하는 485/232 인터페이스를 통해 통신을 지원합니다. 광섬유 또는 무선 연결을 통해 통신 할 수도 있습니다.

무거운 스위치 를 감지 할 때, 장치는 영구적 인 고장 발생 시 자동 으로 트리핑 프로세스를 가속화 한다. 이 기능 은 그러한 상황 에서 시스템 을 손상 로부터 보호 해 준다.

원격 / 수동 폐쇄 및 다시 닫기: 사용자는 원격 또는 수동으로 서킷을 닫고 다시 닫을 수있는 옵션이 있습니다.만약 사용자가 연결선을 수리한 후 전원을 복원할 때 지식 스위치를 제거하는 것을 잊어버린다면, 장치가 안전성을 보장하기 위해 발동 과정을 가속화 할 수 있습니다.

이 기능은 오류가 발생하면 회로를 다시 닫기 전에 적절한 지연 시간을 결정하는 데 유연성을 제공합니다.

컨트롤러의 점프 닫기 회로에는 오작동 방지 설계가 포함되어 있습니다. 회로의 의도하지 않은 폐쇄를 방지하기 위해 점프 방지 기능을 포함합니다.

컨트롤러는 제로 시퀀스 전류를 기반으로 인존 및 아웃존 결함을 구별 할 수 있습니다.이 기능은 고장의 위치를 식별하고 보다 목표적인 문제 해결 및 유지보수를 가능하게 합니다..

오작동 방지: 원격 제어 스위치는 오작동을 방지하도록 설계되었습니다. 이 설계 특징은 스위치가 실수로 작동하지 않도록합니다.따라서 의도하지 않은 행동의 위험을 줄입니다..

구조:

로드 브레이크 스위치는 설치, 고정 및 들어올리는 기둥, 기저 및 서스펜션으로 구성됩니다.

1진공 차단기로 장착 된 기둥 고전압 부하 정전 스위치는 안정적이고 신뢰할 수있는 정전 성능을 가지고 있으며, 발화 및 폭발 위험, 안전, 유지 보수 무료, 작은 크기,가벼운 무게와 긴 사용 기간, 등등

특징

2. 로드 브레이크 스위치는 잘 밀착되어 있으며, 습도 방지 및 탈습 기능을 갖습니다.

3로드 브레이크 스위치의 폐쇄 및 개방은 수동 또는 전기 또는 원격으로 작동 할 수 있습니다.

4작동 메커니즘은 새로운, 간단하고 신뢰할 수 있습니다, 작은 크기, 기계적 수명 최대 10,000 번, 에너지 저장 모터는 DC 영구 자석 모터입니다.전압 레벨은 -220V-110V-48V-24V입니다..

장점:

1작은 크기: 장치는 컴팩트한 형태 요소로 설계되어 제한된 공간 환경에서 쉽게 설치 할 수 있습니다.그 작은 크기는 공간이 제한되는 응용 프로그램에 적합합니다..

2가벼운 무게: 장치는 가벼운 무게로 운송 및 설치를 단순화합니다.그것은 취급 중에 물리적 부담을 줄이고 기존 시스템에 장착하거나 통합하는 것을 더 쉽게합니다..

3유지보수 자유: 장치는 최소한의 유지보수를 필요로하도록 설계되었습니다. 내구성 있는 부품으로 구성되어 있으며 장기적인 신뢰성을 위해 최적화되었습니다.빈번한 검사나 교체 필요성을 줄이는 것이 기능은 유지보수 활동에 시간과 자원을 절약합니다.

4반 응축: 장치에는 응축을 방지하기위한 조치가 포함되어 있습니다. 습기 축적 위험을 최소화하기 위해 밀폐 또는 단열과 같은 보호 기능이 포함되어 있습니다.이것은 최적의 성능을 유지하는 데 도움이 되고 습기에 의한 잠재적 인 손상으로부터 내부 구성 요소를 보호합니다..

5부적절 한 기상 조건 및 더러운 환경 에 적응 합니다: 장치 는 극단적 인 온도, 습도, 또는 먼지 및 더미 에 노출 되는 것 처럼 도전적 인 기상 조건 을 견딜 수 있도록 설계 되었습니다.견고 한 건축물 과 보호 기능 들 은 불리한 환경 에서도 안정적 인 작동 을 보장 한다, 장애 또는 성능 저하의 위험을 줄입니다.

적용 시:

1전력 유통 시스템: 전력 유통 네트워크, 서브 스테이션, 스위치 기기 및 유통 패널을 포함한 전력 유통 네트워크에서 회로 차단기를 사용할 수 있습니다.지능형 제어 기능이 향상 된 모니터링 및 보호 기능을 제공합니다., 유통 시스템의 효율적이고 신뢰할 수 있는 운영을 허용합니다.

2산업 설치: 회로 차단기는 산업 환경에서 전기 장비 및 기계의 보호를 위해 적합합니다. 그것은 모터 제어 센터, 제어 패널,및 프로세스 자동화 시스템, 중요한 산업 프로세스의 안전과 끊김없는 작동을 보장합니다.

3재생 에너지 시스템: 회로 차단기는 태양광 발전소 및 풍력 발전소와 같은 재생 에너지 시스템에서 사용하기 적합합니다. 정확한 고장 감지 및 빠른 트리핑을 제공합니다.민감한 신재생 에너지 장비의 보호를 보장하고 과부하 또는 고장으로 인한 손상을 방지하는 것.

4전기차 충전소: 전기차 (EV) 의 채택이 증가함에 따라 지능형 영구 자기 회로 차단기를 EV 충전소에서 사용할 수 있습니다.과류 및 단전 에 대한 빠르고 정확한 보호안전하고 신뢰할 수 있는 충전 작업을 보장합니다.

5에너지 관리 시스템: 단속기의 지능형 제어 기능으로 인해 에너지 관리 시스템과 호환됩니다.에너지 소비를 최적화하기 위해 스마트 홈 또는 건물 자동화 시스템에 통합 될 수 있습니다., 전기 매개 변수를 모니터링하고 부하 분실 또는 수요 응답 기능을 활성화합니다.

상태:

1고도: 2000m 이상

2온도: -45°C ~ + 40°C 일일 온도차: 25°C

3바람속도: 35m/s 이상

4불화성, 폭발성, 위험한 화학적 부식 및 강력한 진동 장소가 없습니다.

기술 파라미터:

ZW32-12

GW9-10
