강력한 스톨 장착 AC 회로 차단기 스테인리스 스틸 기반 진열 순위 센서를 가진 진공 회로 차단기
제품 설명:

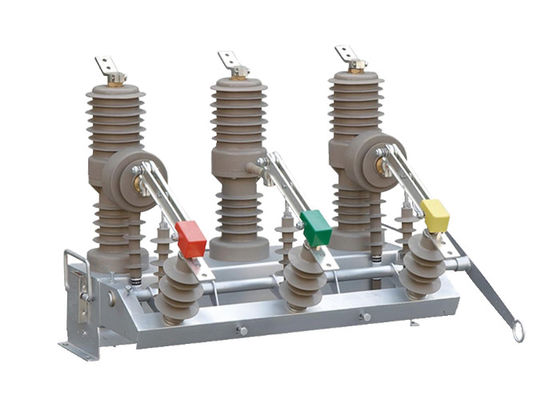

ZW32-12 폴 마운티드 서킷 브레이커는 고정 전압 12KV, 3 단계 AC 50Hz 야외 배급 장비입니다. 주로 부하 전류를 끊고 닫는 데 사용됩니다.과부하 전류 및 단회로 전류- 유틸리티 모델은 서브 스테이션 및 산업 및 광산 기업의 유통 시스템에서의 보호 및 제어에 적합합니다.그리고 농촌 전력망이 자주 작동하는 장소그것은 또한 전력 네트워크의 세그먼트 스위치를 작동 할 수 있으며 컨트롤러를 설치 한 후 유통 네트워크의 자동화를 실현 할 수 있습니다.
장점:
1컴팩트 디자인: ZW32-12 진공 회로 차단기는 작은 크기로 설계되어 전기 설비에서 공간을 효율적으로 사용할 수 있습니다.콤팩트 한 디자인 으로 공간 이 제한 되어 있는 시설 에 적합 하다, 예를 들어 컴팩트 서브 스테이션이나 스위치장실.
2가벼운 구조: ZW32-12 회로 차단기는 가벼운 재료를 사용하여 구성되어 전체 무게를 줄입니다. 이 가벼운 구조는 다루기, 운송을 용이하게합니다.,설치 및 유지보수 절차에 필요한 신체적 노력을 최소화합니다.
3유지보수 없이 작동: ZW32-12 진공 차단기는 유지보수 없이 작동하도록 설계되었습니다. 진공 차단기를 사용합니다.구미 끄는 매체의 정기적인 유지보수 또는 교체가 필요하지 않습니다.이 기능은 시간 및 자원을 절약하는 일상 유지 보수 작업의 필요성을 줄입니다.
4응축 방지 조치: ZW32-12 단속기는 장비 내부에서 수분 축적 및 응축을 방지하기 위해 응축 방지 조치를 포함합니다.이러한 조치에는 습기에 저항하는 재료의 사용이 포함될 수 있습니다., 밀폐 기술 및 환기 시스템은 습한 환경에서도 안정적인 작동을 보장합니다.
5불리한 날씨 및 더러운 환경에 대한 저항: ZW32-12 회로 차단기는 불리한 날씨와 더러운 환경에 견딜 수 있도록 설계되었습니다.튼튼 한 재료 와 보호 로 덮여 있어 습기 에 저항 할 수 있다이 방식은 외부 또는 산업용 환경에서도 안정성 및 성능을 보장합니다.
특징:
13단계 기둥형 완전 폐쇄 구조로 밀폐 성능이 높습니다.
A. 안정적이고 신뢰할 수 있는 파기 성능, 연소 또는 폭발 위험이 없습니다. 유지 보수 없이, 작은 크기, 가벼운 무게, 긴 서비스 수명.
B. 습기와 이슬 방지 성능이 뛰어나고, 특히 추운 또는 습한 지역에서 사용하기에 적합합니다.
C. 좋은 단열 성능, 높은 온도 저항성, 자외선 저항성 및 노화 저항성을 가진 수입 재료.
2효율적이고 신뢰할 수 있는 소형 스프링 작동 장치.
A. 에너지 저장 모터는 열 및 닫기 작업에 낮은 전력 소비를 가지고 있습니다. 메커니즘은 더 적은 구성 요소를 가진 직접 전송 방법을 채택하여 높은 신뢰성을 제공합니다.
B. 작동 메커니즘은 강화를 효과적으로 방지하고 메커니즘의 신뢰성을 향상시키기 위해 밀폐된 상자에 배치됩니다.
3편리하고 유연한 제어 및 자유로운 조합 성능.
A. 브레이킹을 위해 수동으로 작동하거나 열고 닫는 데 전기적으로 작동 할 수 있으며 원격 위치에서 원격 제어 할 수 있습니다.
B. 분배 자동화를 달성하기 위해 지능형 컨트롤러와 결합하거나 자동 재 닫기 또는 섹셔널라이저를 형성하기 위해 재 닫기 컨트롤러와 결합 할 수 있습니다.
C. 과전류 또는 단회로 보호를 위해 2단계 또는 3단계 전류 변압기로 장착될 수 있다.
D. 지능형 컨트롤러에 전류 획득 신호를 제공할 수 있으며 사용자 요구에 따라 전류 변압기를 장착할 수 있습니다.
E. 3단계 횡단 차단 단절 스위치와 내장된 오작동 방지 차단 장치가 장착될 수 있다.그것은 또한 쉽게 유지보수를 위해 전압 차단기 기둥 단열기로 설치 될 수 있습니다..
구조:
로드 브레이크 스위치는 설치, 고정 및 들어올리는 기둥, 기저 및 서스펜션으로 구성됩니다.
1진공 차단기로 장착 된 기둥 고전압 부하 정전 스위치는 안정적이고 신뢰할 수있는 정전 성능을 가지고 있으며, 발화 및 폭발 위험, 안전, 유지 보수 무료, 작은 크기,가벼운 무게와 긴 사용 기간, 등등
특징
2. 로드 브레이크 스위치는 잘 밀착되어 있으며, 습도 방지 및 탈습 기능을 갖습니다.
3로드 브레이크 스위치의 폐쇄 및 개방은 수동 또는 전기 또는 원격으로 작동 할 수 있습니다.
4작동 메커니즘은 새로운, 간단하고 신뢰할 수 있습니다, 작은 크기, 기계적 수명 최대 10,000 번, 에너지 저장 모터는 DC 영구 자석 모터입니다.전압 레벨은 -220V-110V-48V-24V입니다..
상태:
1고도는 2000m가 넘지 않습니다.
2대기온도: -45°C ~ + 40°C 일일 온도차: 25°C
3바람 속도는 35m / s 이상
4불화성, 폭발성, 위험한 화학적 부식 및 강력한 진동 장소가 없습니다.
기술 매개 변수:
| 시리즈 번호 | 매개 변수 | 단위 | 데이터 | |||||||||
| 1 | 정량 전압 | kV | 12 | |||||||||
| 2 | 분쇄의 절연 수준 | 작업 주파수(건조 테스트/습기 테스트) | 48 | |||||||||
| 번개 충격 전압 테스트 (피크) | 85 | |||||||||||
| 3 | 지상/단계에서단계로 격리 수준 | 작업 주파수 | 건조 테스트 | 42 | ||||||||
| 습기 테스트 | 34 | |||||||||||
| 번개 충격 전압 테스트 (피크) | 75 | |||||||||||
| 4 | 가속 전류 | A | 630 | |||||||||
| 5 | 가등열 안정 전류 (효율적 값) | kA | 20 | |||||||||
| 6 | 가시 단절 전류 (효율적 값) | 25 | ||||||||||
| 7 | 열 안정성 시간 | s | 4 | |||||||||
| 8 | 가시 단절 닫기 전류 (피크) | kA | 63 | |||||||||
| 9 | 가등기 동적 안정 전류 (피크) | |||||||||||
| 10 | 기계적 수명 | 시간 | 10000 | |||||||||
| 11 | 열량 전류 | 1000 | ||||||||||
| 12 | 주변 공기 온도 | 최고 온도 | °C | -55 | ||||||||
| 최저 온도 | +60 | |||||||||||
| 최대 일일 온도 차이 | K | ≤25 | ||||||||||
| 13 | 고도 | m | ≤ 2500 | |||||||||
| 14 | 습도 | 일일 상대 습도 평균 | % | ≤ 95 | ||||||||
| 월 평균 상대 습도 | ≤ 90 | |||||||||||
| 15 | 지진 저항력 | 수평 가속 | g | 0.25 | ||||||||
| 지상 수직 가속 | 0.125 | |||||||||||
| 안전 요인 | / | 1.67 | ||||||||||
| 16 | 바람 속도 | m/s | ≤35 | |||||||||
| 17 | 얼음 두께 | mm | ≤20 | |||||||||
