AC 폴 탑재 된 회로 차단기 고전압 스마트 컨트롤러와 함께 높은 효율성 자동 재설정 진공 회로 차단기
제품 설명:

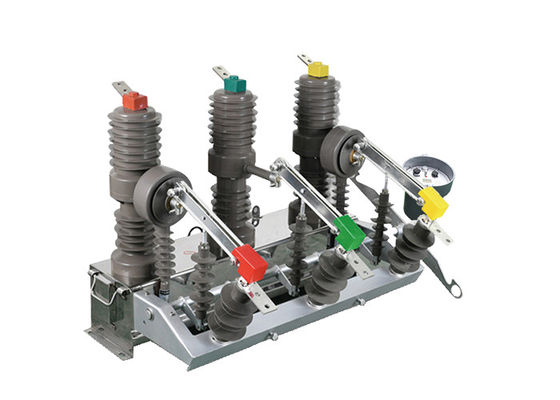

ZW32-12 막대기에 장착 된 회로 차단기는 야외용으로 설계 된 견고한 유통 장비입니다. 12kV의 정량 전압과 50Hz의 3 단계 AC 주파수에서 작동합니다.이 단속기는 주로 중단 및 로드 전류를 닫는 데 사용됩니다, 과부하 전류 및 전자 시스템 내 단장 전류.
ZW32-12 회로 차단기의 주요 장점 중 하나는 다재다능성입니다. 변속소, 산업 및 광업 기업 유통 시스템,그리고 농촌 전력망이것은 광범위한 보호 및 제어 응용 프로그램에 적합한 선택이됩니다.
또한, ZW32-12 회로 차단기는 효율적인 전력 네트워크 작동을 허용하는 섹션 스위치로 사용될 수 있습니다.유통망의 특정 구간이 유지보수 또는 고장 처리 목적으로 격리될 수 있습니다..
그 기능을 더욱 향상시키기 위해, ZW32-12 회로 차단기는 컨트롤러와 통합 될 수 있습니다. 이 통합은 유통 네트워크 자동화를 달성 할 수 있습니다.원격 컨트롤을 용이하게이 특징은 유통 네트워크의 전반적인 효율성과 신뢰성에 기여합니다.
컨트롤러 소개:
컨트롤러는 원격 모니터링 및 제어를 허용하는 485/232 인터페이스를 통해 통신을 지원합니다. 광섬유 또는 무선 연결을 통해 통신 할 수도 있습니다.
무거운 스위치 를 감지 할 때, 장치는 영구적 인 고장 발생 시 자동 으로 트리핑 프로세스를 가속화 한다. 이 기능 은 그러한 상황 에서 시스템 을 손상 로부터 보호 해 준다.
원격 / 수동 폐쇄 및 다시 닫기: 사용자는 원격 또는 수동으로 서킷을 닫고 다시 닫을 수있는 옵션이 있습니다.만약 사용자가 연결선을 수리한 후 전원을 복원할 때 지식 스위치를 제거하는 것을 잊어버린다면, 장치가 안전성을 보장하기 위해 발동 과정을 가속화 할 수 있습니다.
이 기능은 오류가 발생하면 회로를 다시 닫기 전에 적절한 지연 시간을 결정하는 데 유연성을 제공합니다.
컨트롤러의 점프 닫기 회로에는 오작동 방지 설계가 포함되어 있습니다. 회로의 의도하지 않은 폐쇄를 방지하기 위해 점프 방지 기능을 포함합니다.
컨트롤러는 제로 시퀀스 전류를 기반으로 인존 및 아웃존 결함을 구별 할 수 있습니다.이 기능은 고장의 위치를 식별하고 보다 목표적인 문제 해결 및 유지보수를 가능하게 합니다..
오작동 방지: 원격 제어 스위치는 오작동을 방지하도록 설계되었습니다. 이 설계 특징은 스위치가 실수로 작동하지 않도록합니다.따라서 의도하지 않은 행동의 위험을 줄입니다..
적용:
1서브 스테이션: 중전압 전력 유통의 보호 및 제어를 위해 실내 및 외부 서브 스테이션에서 일반적으로 사용됩니다.진공 회로 차단기는 결함 전류의 신뢰할 수 있는 중단 보장, 과부하 전류 및 부하 전류, 서브 스테이션 장비를 보호합니다.
2산업 및 광업 기업: ZW32-12 진공 차단기는 산업 및 광업 기업의 유통 시스템에서 모터, 트랜스포머,과전류 및 단회로로 인한 기타 전기 장비이 시설의 전력 공급의 안정성과 안전성을 유지하는 데 도움이 됩니다.
3병원 및 의료 시설: ZW32-12 진공 회로 차단기는 병원 및 의료 시설에서 전기 시스템 및 의료 장비를 보호하기 위해 사용됩니다.그것은 신뢰할 수 있는 회로 중단 및 잠재적 인 위험에 대한 보호 제공, 중요한 의료 서비스의 지속적인 운영을 보장합니다.
4상업용 및 주거용 건물: 진공 회로 차단기는 상업용 및 주거용 건물에서 전기 유통 및 보호에 적용됩니다.전기 시스템의 안전성을 보장합니다., 과부하 및 단전 방지 및 전기 화재 위험을 최소화합니다.
5스마트 그리드 애플리케이션: 브레이커의 지능형 제어 기능은 스마트 그리드 애플리케이션과 호환되도록합니다.원격 모니터링을 가능하게 하기 위해 스마트 그리드 시스템에 통합될 수 있습니다., 오류 진단 및 부하 관리, 전체 네트워크의 효율성과 신뢰성
6전기차 충전소: 전기차 (EV) 의 채택이 증가함에 따라 지능형 영구 자기 회로 차단기를 EV 충전소에서 사용할 수 있습니다.과류 및 단전 에 대한 빠르고 정확한 보호안전하고 신뢰할 수 있는 충전 작업을 보장합니다.
구조:
1프레임: 프레임은 회로 차단기의 주요 구조 구성 요소로서 내부 구성 요소에 대한 지원 및 주택을 제공합니다.
2전류 운반 부품: 이러한 구성 요소에는 전류 차단기를 통해 전기 경로를 형성하는 접촉, 전도 및 전류 운반 부품이 포함됩니다.그들은 전류의 흐름을 유도하고 중단하는 책임이.
3영구 자석 조립: 영구 자석 조립은 회로 차단기의 중요한 구성 요소입니다.그것은 영구 자석으로 구성되어 있습니다. 전자기장을 생성하여 회로 차단기의 트리핑 작용을 제어합니다.자석은 효율적이고 정확한 작동을 위해 원하는 자기력을 제공하기 위해 신중하게 배치됩니다.
4트리핑 메커니즘: 트리핑 메커니즘은 고장 또는 과부하 상태가 감지되면 차단기의 열을 시작하는 데 책임이 있습니다.지능형 영구 자기 회로 차단기, 트리핑 메커니즘은 지능형 제어 시스템에서 수신되는 고장 신호에 신속하고 정확하게 반응하도록 설계되었습니다.
5지능형 제어 시스템: 지능형 제어 시스템은 회로 차단기의 뇌입니다. 일반적으로 마이크로 프로세서, 센서,전기 매개 변수를 모니터링하는 다른 전자 부품제어 시스템은 또한 원격 모니터링, 데이터 로깅,그리고 다른 시스템과의 통합.
6보조 부품: 지능형 영구 자기 회로 차단기에 특정 응용 프로그램 및 요구 사항에 따라 다양한 보조 부품이 존재할 수 있습니다.그 중에는 지표도 포함될 수 있습니다., 신호 및 제어 목적으로 보조 연락처, 기계적 잠금 및 외부 배선 연결을위한 단말기.
7장치: 회로 차단기는 일반적으로 먼지, 습기 및 물리적 손상과 같은 환경 요인에 대한 보호를 위해 가구 안에 장착됩니다.장치는 금속이나 고품질 플라스틱과 같은 내구성 있는 재료로 만들어질 수 있습니다..
상태:
1고도는 2000m가 넘지 않습니다.
2대기온도: -45°C ~ + 40°C 일일 온도차: 25°C
3바람 속도는 35m / s 이상
4불화성, 폭발성, 위험한 화학적 부식 및 강력한 진동 장소가 없습니다.
기술 파라미터:
| 시리즈 번호 | 매개 변수 | 단위 | 데이터 | |||||||||
| 1 | 정량 전압 | kV | 12 | |||||||||
| 2 | 분쇄의 절연 수준 | 작업 주파수(건조 테스트/습기 테스트) | 48 | |||||||||
| 번개 충격 전압 테스트 (피크) | 85 | |||||||||||
| 3 | 지상/단계에서단계로 격리 수준 | 작업 주파수 | 건조 테스트 | 42 | ||||||||
| 습기 테스트 | 34 | |||||||||||
| 번개 충격 전압 테스트 (피크) | 75 | |||||||||||
| 4 | 가속 전류 | A | 630 | |||||||||
| 5 | 가등열 안정 전류 (효율적 값) | kA | 20 | |||||||||
| 6 | 가시 단절 전류 (효율적 값) | 25 | ||||||||||
| 7 | 열 안정성 시간 | s | 4 | |||||||||
| 8 | 가시 단절 닫기 전류 (피크) | kA | 63 | |||||||||
| 9 | 가등기 동적 안정 전류 (피크) | |||||||||||
| 10 | 기계적 수명 | 시간 | 10000 | |||||||||
| 11 | 열량 전류 | 1000 | ||||||||||
| 12 | 주변 공기 온도 | 최고 온도 | °C | -55 | ||||||||
| 최저 온도 | +60 | |||||||||||
| 최대 일일 온도 차이 | K | ≤25 | ||||||||||
| 13 | 고도 | m | ≤ 2500 | |||||||||
| 14 | 습도 | 일일 상대 습도 평균 | % | ≤ 95 | ||||||||
| 월 평균 상대 습도 | ≤ 90 | |||||||||||
| 15 | 지진 저항력 | 수평 가속 | g | 0.25 | ||||||||
| 지상 수직 가속 | 0.125 | |||||||||||
| 안전 요인 | / | 1.67 | ||||||||||
| 16 | 바람 속도 | m/s | ≤35 | |||||||||
| 17 | 얼음 두께 | mm | ≤20 | |||||||||
