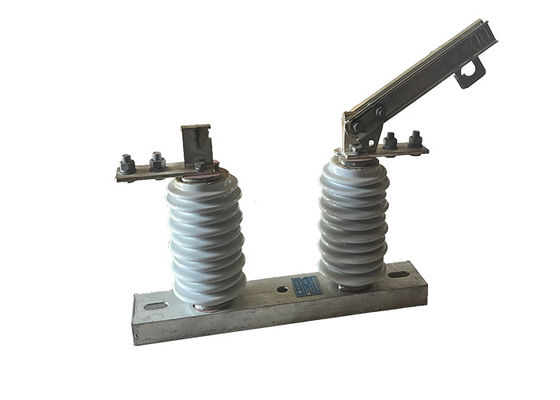

전기 고전압 격리 스위치와 안정적인 성능
제품 설명:
전기 고전압 격리 스위치, 고전압 단절 스위치 또는 격리기로도 알려져 있으며, 고전압 전력 전송 및 유통 시스템에서 사용되는 전문 스위치입니다.그것의 주요 목적은 정비에 전기 시스템의 특정 섹션을 고립하는 방법을 제공하는 것입니다, 수리, 또는 안전 목적.
고전압 격리 스위치는 전기 회로를 물리적으로 열거나 닫아 작동합니다. 스위치가 닫히면 전기 전류의 흐름을 허용합니다.회로를 전원 소스로 연결하는 것반대로, 스위치가 열리면 전류의 흐름을 중단하여 전원 소스에서 회로를 효과적으로 분리합니다.
고전압 격리 스위치는 일반적으로 전기 시스템의 전략적 지점에 설치되어 유지 보수, 수리,또는 안전 목적그들은 종종 고전압 전력 시스템의 전반적인 안전성과 신뢰성을 보장하기 위해 차단기 및 피지 등 다른 보호 장치와 함께 사용됩니다.
특징:
1구조: 고전압 격리 스위치는 전송 및 유통 시스템에서 일반적으로 발견되는 고전압 수준을 처리하도록 설계되었습니다.그들은 튼튼하고 내구성 있는 재료로 만들어져 야외 설비의 전기적 스트레스와 환경 조건에 견딜 수 있습니다..
2격리: 격리 스위치는 높은 전압 수준에서 안전한 작동을 보장하기 위해 적절한 격리 재료가 장착됩니다.스위치의 접촉 및 다른 구성 요소는 열기 또는 닫기 작업 중에 활이나 플래시오버를 방지하기 위해 충분한 전기 단열을 제공하도록 설계되었습니다..
3가시적 표시: 고전압 격리 스위치에는 종종 상태의 명확한 표시를 제공하기 위해 가시적 표시가 포함되어 있습니다.이것은 운영자가 스위치가 열려 있거나 닫힌 위치에 있는지 시각적으로 확인 할 수 있습니다, 적절한 격리 및 안전 조치를 보장합니다.
4수동 작동: 격리 스위치는 일반적으로 회전 손잡이 또는 레버 메커니즘을 사용하여 수동 작동됩니다. 운영자는 물리적으로 손잡이 또는 레버를 회전하여 스위치를 열거나 닫습니다.회로의 연결을 제어할 수 있도록 하는.
5안전 잠금 장치: 어떤 경우에는 고전압 격리 스위치에는 안전 잠금 장치가 장착될 수 있습니다. 이러한 잠금 장치는 스위치가 작동하기 전에 특정 조건이 충족되도록 보장합니다.예를 들어 회로 전원이 꺼졌는지 또는 적절한 안전 절차가 따르는지 확인하는 것..
6.어어딩: 격리 스위치에는 단절 된 회로를 어어딩 할 수있는 조항이있을 수 있습니다.이것은 잔류 전기 에너지를 방출하는 데 도움이되고 시스템에서 일하는 유지 보수 직원에 대한 추가 안전 조치를 제공합니다..
작업:
1 준비: 스위치 를 작동 시키기 전 에 전기적 위험 을 방지 하기 위해 회로 를 비전력화 하고 적절 하게 땅 으로 연결 해야 한다.스위치는 손상 또는 마모의 징후를 검사해야합니다.
2 스위치 닫기: 스위치를 닫기 위해, 조작자는 수동 또는 원격으로 스위치 손잡이 또는 제어 레버를 닫힌 위치로 이동합니다. 이것은 회로를 전원 소스로 연결합니다.전류가 회로로 흐를 수 있도록.
3 스위치를 열기: 스위치를 열기 위해, 조작자는 수동 또는 원격으로 스위치 손잡이 또는 제어 레버를 개방 상태로 이동합니다. 이것은 전원 소스에서 회로를 분리합니다.전류의 흐름을 중단.
4 활 관리: 스위치가 열리면 접촉자 사이에 전기 활이 발생할 수 있으며, 이는 위험하며 스위치를 손상시킬 수 있습니다.스위치에는 아크 스파우트 또는 블로아웃 스필과 같은 장치가 장착될 수 있습니다..
5 안전성: 고전압 단속 스위치 사용자들은 전기적 위험을 방지하기 위해 적절한 안전 절차를 준수해야 합니다.로크아웃/태그아웃 절차를 따라.
구조:
1.포르셀라인 단열체: 단열체 는 단열기의 주요 구성 요소이며 일반적으로 고강성 포르셀라인으로 만들어집니다.그것은 선도자와 지지 구조 사이의 전기 절연을 제공하기 위해 설계되었습니다., 그리고 원하는 모양과 크기로 만들어집니다.
2금속 끝 장착장치: 금속 끝 장착장치는 단열체에 고정되어 단열기를 전도기와 지지 구조에 연결하는 방법을 제공합니다.보통 은 진열 된 강철 이나 다른 부식 저항성 물질 으로 만들어집니다., 그리고 설치가 용이하기 위해 틈이나 볼과 소켓 관절과 같은 특수 기능으로 설계될 수 있습니다.
3밀폐 화합물: 밀폐 화합물은 단열체와 금속 끝 장착 장치 사이의 결합을 밀폐하기 위해 사용되며, 습기와 오염 물질이 단열기의 내부로 들어가는 것을 방지합니다.
4하드웨어: 볼트, 견과류 및 휠러와 같은 하드웨어는 금속 끝 피팅을 단열체 및 지원 구조에 고정하는 데 사용됩니다.
부착 캡: 부착 캡은 금속 끝 부착 장치를 부식 및 손상으로부터 보호하기 위해 사용되며 플라스틱 또는 다른 재료로 만들어질 수 있습니다.
5추가 기능: 특정 응용 프로그램에 따라, 폼 고전압 전기 격리기는 격리 장벽, 아크 낙하구,그리고 지구 스위치 그들의 성능과 안전을 향상.
조건:
1최대 설치 고도는 1000m를 초과해서는 안됩니다.
2주변 공기의 온도는 +40'C를 넘지 않아야 하며, 일반 지역에서는 -30'C 이하로 떨어지지 않아야 합니다.
3바람의 압력은 70Pa를 초과해서는 안되며, 이는 34m/s의 바람 속도에 해당합니다.
4격리기는 최대 8도 지진을 견딜 수 있어야 합니다.
5격리기는 빈번한 격렬한 진동이 없는 곳에 설치되어야 합니다.
6일반 유형의 격리 장치의 경우 가스, 연소, 화학적 퇴적, 소금 스프레이 안개, 먼지,그리고 다른 폭발성 및 부식성 물질로 고립 장치의 단열 및 전도 능력을 심각하게 손상시킬 수 있습니다..
7오염 방지형 격리장치는 매우 더러운 유도구역에 사용하기에 적합하지만 폭발성 또는 화재 발생 물질이있는 부위에 설치되어서는 안됩니다.
기술 매개 변수:
| 시리즈 번호 | 매개 변수 | 단위 | 데이터 | |||||||||
| 1 | 가등전압 | kV | 12 | |||||||||
| 2 | 가속 전류 | 모델 번호 | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s 단시간 저항 전류 | 모델 번호 | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | 등급 단열 수준 | 번개 파동 저항 전압 (피크) | 극지대 - 지구 (긍정적, 부정적) |
kV | 75 | |||||||
| 횡단파괴 (긍정적, 부정적) |
85 | |||||||||||
| 산업용 주파수 저항 전압 1분) (효율적 가치) |
건조 테스트/습기 테스트 | 극지대 - 지구 | 42 (건조) 34 (습기) |
|||||||||
| 횡단파괴 | 48 (건조) | |||||||||||
| 48 (건조) | ||||||||||||
| 48 (건조) 40 (습기) |
||||||||||||
| 5 | 주 회로 저항 | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | 기계적 수명 시간 | 시간 | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
