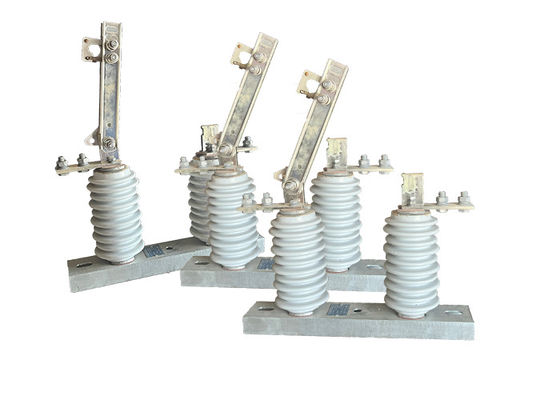

1000m 고도에서 전력 전송 시스템을 보호하기위한 연결 메커니즘과 함께 야외 HV 격리 스위치

1000m 고도에서 전력 전송 시스템을 보호하기위한 연결 메커니즘과 함께 야외 HV 격리 스위치

제품 설명:

고전압 격리 스위치는 전력 전송 및 유통 시스템에서 중요한 역할을 합니다.그리고 비정상적인 조건들을 다루고이 스위치의 설계와 건설은 높은 전압과 전류를 처리 할 수있는 능력뿐만 아니라 혹독한 환경 조건에 견딜 수있는 능력에 초점을 맞추고 있습니다.

고전압 격리 스위치의 다른 유형, 예를 들어 공기 브레이크 스위치, 기름 침식 스위치 및 가스 격리 스위치, 특정 응용 프로그램에 따라 다양한 장점을 제공합니다.에어 브레이크 스위치는 가장 일반적이며 회로를 중단하기 위해 물리적으로 분리 된 접촉에 의존합니다.. 기름에 잠긴 스위치는 오일로 가득 차 있어 활을 막아, 고전압 애플리케이션에 적합합니다. 가스 단열 스위치는 방열을 위해 황 헥사플루오라이드 가스를 사용합니다.더 컴팩트한 디자인을 허용합니다..

고전압 격리 스위치의 작동 및 유지보수는 적절한 교육을 받은 자격을 갖춘 인력을 필요로 합니다.개인 보호장비 사용 및 잠금/타그 아웃 프로토콜 준수 등이 스위치의 적절한 기능과 안전성을 확인하기 위해 정기적인 유지 보수와 테스트도 중요합니다.

운영

1초기 위치: 단속 스위치는 처음에는 닫힌 위치에 있습니다. 즉 회로가 연결되고 전원이 공급됩니다.스위치의 블레이드 또는 접촉은 대응하는 단말기 또는 선도자와 접촉, 전류의 흐름을 허용합니다.

2준비 및 안전 조치: 스위치를 작동하기 전에 적절한 안전 조치가 취되어야 합니다.적절한 개인 보호 장비 (PPE) 를 착용하고 잠재적인 위험 요소가 없는 지역을 보장하는 것안전 프로토콜과 가이드라인을 준수하는 것이 중요합니다.

3수동 작동: 조작자는 스위치의 칼 또는 접촉의 열과 닫기를 제어하는 스위치의 스톨 또는 손잡이를 회전합니다.폴은 일반적으로 전기 구성 요소에서 안전한 거리에 위치하고 고립을 위해 비 전도성 물질로 만들어집니다..

4스위치를 열기: 막대기를 회전시키면 스위치의 블레이드 또는 콘택트가 터미널이나 선도자로부터 분리되어 회로를 효과적으로 열 수 있습니다.이 동작은 전기 전류의 흐름을 중단하고 전원 소스에서 회로를 분리.

5가시적 표시: 스위치가 작동 할 때 상태의 가시적 표시를 제공합니다. 스위치 블레이드 또는 접촉의 위치를 관찰 할 수 있습니다.일반적으로 투명한 장막을 통해 또는 시각적 표시기를 사용하여, 회로가 연결되었는지 끊겼는지 확인하기 위해

6유지보수 또는 수리: 연결 단추가 열려있는 상태에서 유지보수 또는 수리 작업은 회로에서 안전하게 수행 할 수 있습니다.작업자는 전기 충격 위험 없이 시스템에서 작업할 수 있습니다., 회로가 전원으로부터 분리되어 있기 때문에.

7스위치 닫기: 유지 보수 또는 수리 작업이 완료되고 회로에 전원을 복원하는 것이 안전하면 운영자는 스위치를 닫기 위해 반대 방향으로 기둥을 회전합니다.블레이드 또는 접촉은 터미널 또는 선도자와 다시 연결, 회로를 전원 소스로 다시 연결합니다.

8확인: 스위치를 닫은 후 회로가 성공적으로 재충전되어 올바르게 작동하는지 확인하는 것이 중요합니다.이것은 시스템이 의도 된대로 작동하는지 확인하기 위해 적절한 테스트 및 모니터링 절차를 통해 수행 할 수 있습니다..

안전 위험:

1전기 충전: 고전압 단속 스위치는 적절히 다루지 않으면 잠재적으로 치명적인 전기 충격을 줄 수 있습니다.이것은 스위치가 열기 전에 적절하게 격리되지 않거나 장비에 결함이있는 경우 발생할 수 있습니다..

2.아크 플래시: 고전압 단속 스위치가 열리면 활 플래시가 발생할 수 있으며, 이는 열, 빛 및 압력 형태로 상당한 양의 에너지를 방출 할 수 있습니다. 이것은 화상을 유발할 수 있습니다.눈 손상, 그리고 다른 부상을 입었습니다.

3장비 고장: 고전압 단속 스위치가 제대로 유지 관리 되지 않거나 과부하 될 경우 고장 될 수 있다. 이는 장비 손상, 전기 화재 등으로 이어질 수 있다.

4환경 위험: 고전압 단속 스위치는 종종 강한 바람, 강우,번개가 부딪히면이러한 조건은 장비를 작동하거나 유지 관리하는 직원에 대한 추가 안전 위험을 초래할 수 있습니다.

P.S.

고전압 단속 스위치와 관련된 위험을 최소화하기 위해 적절한 개인 보호 장비를 사용하는 것을 포함하여 적절한 안전 절차를 따르는 것이 중요합니다.잠금 및 탈퇴 절차를 따라, 그리고 자격을 갖춘 훈련된 인원만 장비의 조작 및 유지보수를 할 수 있도록 보장합니다.장비 의 정기적 인 유지 보수 및 검사 는 또한 장비 고장 및 다른 위험 의 위험 을 줄이는 데 도움 이 될 수 있다.

안전 팁:

1항상 장갑, 안전 안경 및 불에 저항하는 옷과 같은 적절한 개인 보호 장비 (PPE) 를 착용하십시오.
스위치에 작업하기 전에 전원 공급 장치가 꺼지고 스위치가 제대로 연결되었는지 확인하십시오.
2스위치 작동을 위한 제조업체의 지침을 따르고 안전장치를 우회하거나 의도된 목적 이외의 용도로 스위치를 사용하지 마십시오.
3스위치에 작업 할 때, 전기 충격을 방지하기 위해 단열 된 도구와 장비를 사용하십시오.
4스위치의 전도성 부품을 만지지 말고 작동 중인 스위치에서 안전 거리를 유지하십시오.
5- 자격과 훈련을 받은 전문가가 아니면 스위치를 스스로 수리하거나 수정하려고 시도하지 마십시오.
6스위치 주위의 영역을 깨끗하고 작동을 방해 할 수있는 잔해가 없도록 유지하십시오.
7.회로적으로 스위치를 착용 또는 손상의 징후를 검사하고 가능한 한 빨리 손상 된 또는 착용 된 부품을 교체하십시오.
8오직 허가된 인원만이 스위치를 작동하거나 유지보수 할 수 있어야 합니다.
9비상사태에 있어서는 정해진 비상 절차를 따르고 즉시 전원을 끄십시오.

기능:

고전압 전기 격리기의 주요 기능은 고전압 AC 전도기와 지지 구조 사이의 전기 단열을 제공하는 것입니다.그리고 지휘자의 무게를 지지하기 위해그것은 높은 수준의 전압과 전기 전류에 견딜 수 있도록 설계되었으며 일반적으로 전기 활과 부식에 매우 내성이있는 재료로 만들어집니다.포르셀라인과 폴리머 등.
