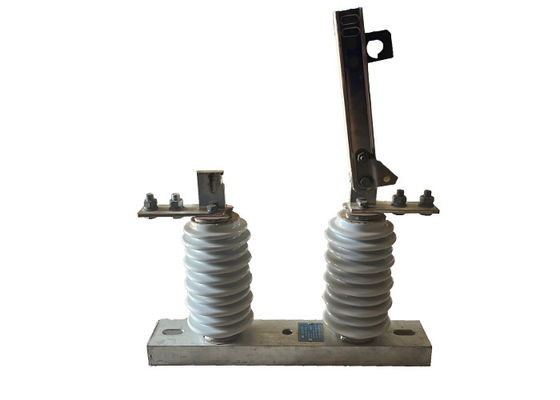

단일 단계 고전압 격리 스위치 효율적으로 작동하는 외부 단속 스위치 전기 시스템에 대한

단일 단계 고전압 격리 스위치 효율적으로 작동하는 외부 단속 스위치 전기 시스템에 대한

제품 설명:

고전압 격리 스위치 (high voltage isolator switch) 는 유지 보수, 수리 또는 비상 용도로 전기 유통선을 격리하고 연결하는 데 사용되는 휴대용 장치의 일종이다.다양한 용도로 사용할 수 있는 다재다능한 도구입니다, 상공 유통선, 변속소 및 산업 시설을 포함합니다.

고전압 격리 스위치는 한 사람이 작동하도록 설계되어 사용 및 조작이 용이합니다.전기 장비에 도달하도록 확장 할 수 있습니다., 그리고 교환 가능한 부착 장치의 집합, 사용자가 스위치와 지상 라인 등의 다양한 작업을 수행 할 수 있습니다.

격리 스위치는 전기 회로에서 가시적인 중단을 제공하도록 설계되어 전력 장치와 우연한 접촉으로부터 보호합니다.또한 환경 상태 에서도 견딜 수 있도록 설계 되었습니다, 강한 바람, 비, 눈과 같은, 그것은 야외 환경에서 사용하기에 적합합니다.

야외 진공 회로 차단기와의 관계:

야외 진공 회로 차단기와 야외 고전압 단절 단절 장치 사이의 관계는 전기 시스템에서 상호 보완적인 역할에 있습니다.

회로 중단: 진공 회로 차단기는 정상적인 작동 중 또는 고장 발생 시 전기 회로를 중단하는 데 책임이 있습니다.그것은 현재 흐름을 끊는 주요 수단으로 작용반대로, 단절 격리기는 유지 보수 또는 수리 작업 중에 전원 공급원으로부터 회로를 격리하는 데 사용됩니다.그것은 물리적으로 회로를 열어서 안전의 추가 계층을 제공합니다.

조정: 고전압 전력 시스템 에서 진공 회로 차단기 와 단절 단절기 는 종종 협력 하기 위해 조정 됩니다.회로 차단기는 오류를 감지하고 현재 흐름을 중단하기 위해 트리핑에 책임이, 단절 격리기는 회로를 물리적으로 격리하고 단절의 가시적인 표시를 제공하기 위해 사용됩니다.

안전 및 유지보수: 단속 격리기는 유지보수 직원의 안전을 보장하는 데 중요한 역할을합니다. 전기 장비에 대한 유지보수 작업이 수행되기 전에,단절 격리기는 회로를 열고 가시적인 공기 간격을 제공하도록 작동합니다.이 방식은 장비가 전력 공급을 끊고 안전하게 작동할 수 있도록 합니다. 반면 진공 차단기는 정상 작동과 고장 발생 시 시스템을 보호합니다.

1유지보수 및 수리: 단속 스위치는 유지보수 또는 수리 목적으로 전력 라인의 섹션을 격리하는 데 사용됩니다.이렇게 하면 유지보수 직원들은 전기 충격을 받지 않고 안전하게 일할 수 있습니다..

2부하 분해: 전력 과부하가 발생하면 단속 스위치를 사용하여 부하를 분해하고 전력 라인이나 장비에 손상을 방지 할 수 있습니다.

3결함 격리: 단전 또는 지상 결함과 같은 결함이 발생할 경우 단기 단속 스위치를 사용하여 전력 라인의 섹션을 격리 할 수 있습니다.이것은 결함이 네트워크의 다른 부분으로 확산되어 추가 손상을 입는 것을 방지합니다..

4. 스위칭 작업: 단속 스위치는 전원 공급원을 연결하거나 단속하거나 네트워크의 다른 부분으로 전력을 재배도하는 것과 같은 스위칭 작업을 위해 사용됩니다.

5보호: 단속 스위치는 종종 전력 라인과 장비를 손상으로부터 보호하기 위해 차단기 및 안전 장치와 같은 다른 보호 장치와 함께 사용됩니다.

6재생 에너지: 풍력 및 태양광과 같은 재생 에너지의 사용이 증가함에 따라 이러한 에너지원을 전력망과 연결하고 분리하는 데 단속 스위치가 사용됩니다.

작업:

고전압 단속 스위치는 통도 부분과 기저를 분리하여 일원제를 사용하여 정상적인 작업 단열 거리를 보장하고 선도 부분, 일원제를 고정합니다.그리고 기본은 통합 스위치 장치로. 열기 상태에서 정상 작동 전압을 견딜 수 있는 가시적인 틈과 적절한 단열 거리가 있습니다. 닫기 상태에서정상 작동 전류와 단회로 결함 전류를 안정적으로 운반 할 수 있습니다.전구 소멸 장치가 있기 때문에 전압이 있지만 부하가 없는 회로를 전환하는 데만 사용할 수 있습니다.열기 및 닫기 작업은 격리 갈고리를 사용하여 인터클로크의 둥근 구멍을 당기거나 밀어내는 방식으로 수행됩니다., 동적 횡단 횡단 횡단 횡단 횡단 횡단 횡단 횡단

상태:

1고도는 1000m를 초과하지 않습니다.

2.환경 공기 온도: 최대 + 40'C; 최소:총면적 -30'C, 파라모스 -40 C;

3.바람압은 700Pa를 초과하지 않습니다. (바람속 34m/s에 해당합니다.)

4지진 강도는 8도 이상 되지 않습니다.

5.근무상황은 빈번한 격렬한 진동이 없습니다.

6일반 유형의 격리기의 설치 장소는 가스, 연소 화학 퇴적, 소금 스프레이 안개, 먼지

그리고 다른 폭발성 및 부식성 물질로 격리 장치의 단열 및 전도 능력을 심각하게 손상시킵니다.

7.오염 방지 유형 격리기는 심각한 더러운 유도 영역에 적용됩니다. 그러나, 그것은 폭발 물질 및 화재를 유발하는 물질이 되어서는 안 됩니다.

기술 매개 변수:
