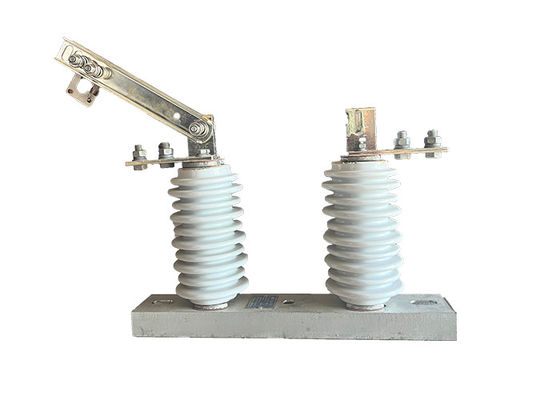

GW9-10/630A 고전압 DC 단속 스위치 자동 재설치 보호용으로 상공 전력 라인에 설치

GW9-10/630A 고전압 DC 단속 스위치 자동 재설치 보호용으로 상공 전력 라인에 설치

제품 설명:

고전압 격리 스위치는 전력 전송 및 유통 시스템의 필수 부품입니다.유지보수 또는 수리 작업을 위해 네트워크의 특정 섹션을 격리 할 수 있기 때문에또한 고장 또는 다른 비정상적인 상태의 경우 네트워크의 섹션을 격리하는 데 사용될 수 있습니다.

이러한 스위치는 고전압과 전류를 처리하도록 설계되었으며 일반적으로 스테인리스 스틸, 알루미늄 또는 구리와 같은 내구적이고 견고한 재료로 구성됩니다.그 들 은 혹독 한 환경 조건 에 견딜 수 있도록 설계 되었습니다, 극한의 온도, 강한 바람, 강수 등.

고전압 격리 스위치에는 에어 브레이크 스위치, 오일 잠긴 스위치, 가스 격리 스위치 등 여러 가지 유형이 있습니다. 에어 브레이크 스위치는 가장 일반적인 유형입니다.그리고 그들은 스위치를 열었을 때 물리적으로 분리되는 접촉 세트를 사용하여 작동 k기름 침몰 스위치는 일반적으로 고전압 응용 프로그램에서 사용되며 스위치가 열릴 때 활을 막기 위해 기름으로 채워집니다.가스 단열 스위치 는 스위치 접촉 을 단열 하기 위해 황 헥사 플루오라이드 가스를 사용 합니다, 더 작고 더 컴팩트한 스위치 디자인을 허용합니다.

고전압 격리 스위치는 적절한 교육을 받은 자격을 갖춘 인력이 작동하고 유지 유지해야 합니다. 이러한 스위치와 작업할 때 안전 절차를 준수해야 합니다.적절한 개인 보호 장비의 사용 및 장비의 우연한 전원을 방지하기 위한 잠금/태그아웃 절차를 따르는 것고전압 격리 스위치의 정기적인 유지 및 테스트는 또한 정상적으로 작동하고 안전하게 사용할 수 있는지 확인하는 것이 중요합니다.

야외 진공 회로 차단기와의 관계:

야외 진공 회로 차단기와 야외 고전압 단절 단절 장치 사이의 관계는 전기 시스템에서 상호 보완적인 역할에 있습니다.

회로 중단: 진공 회로 차단기는 정상적인 작동 중 또는 고장 발생 시 전기 회로를 중단하는 데 책임이 있습니다.그것은 현재 흐름을 끊는 주요 수단으로 작용반대로, 단절 격리기는 유지 보수 또는 수리 작업 중에 전원 공급원으로부터 회로를 격리하는 데 사용됩니다.그것은 물리적으로 회로를 열어서 안전의 추가 계층을 제공합니다.

조정: 고전압 전력 시스템 에서 진공 회로 차단기 와 단절 단절기 는 종종 협력 하기 위해 조정 됩니다.회로 차단기는 오류를 감지하고 현재 흐름을 중단하기 위해 트리핑에 책임이, 단절 격리기는 회로를 물리적으로 격리하고 단절의 가시적인 표시를 제공하기 위해 사용됩니다.

안전 및 유지보수: 단속 격리기는 유지보수 직원의 안전을 보장하는 데 중요한 역할을합니다. 전기 장비에 대한 유지보수 작업이 수행되기 전에,단절 격리기는 회로를 열고 가시적인 공기 간격을 제공하도록 작동합니다.이 방식은 장비가 전력 공급을 끊고 안전하게 작동할 수 있도록 합니다. 반면 진공 차단기는 정상 작동과 고장 발생 시 시스템을 보호합니다.

1HV 전기 격리기가 닫힌 위치에 있을 때 격리기의 접촉은 서로 접촉하여 전류가 회로를 통해 흐를 수 있습니다.HV 전기 격리기는 수동 또는 원격 조작으로 격리기를 닫습니다, HV 전기 격리 장치의 종류에 따라

2전력 시스템의 일부를 격리하려면 HV 전기 격리 장치를 열어야 합니다.이것은 일반적으로 접촉을 분리하고 회로를 통해 전류의 흐름을 중단 수동 또는 원격 작동을 통해 수행됩니다.

3HV 전기 격리 장치가 열리면 격리 장치에 연결된 전력 시스템의 부분은 나머지 시스템에서 격리됩니다.이 고립 된 회로에서 유지 보수 또는 수리 작업을 안전하게 수행 할 수 있습니다.

4유지보수 또는 수리 작업이 완료되면, HV 전기 격리기는 격리 된 회로에 전력을 복원하기 위해 닫을 수 있습니다.이것은 수동 또는 원격으로 단절기를 작동하여 접촉자를 연결하고 회로를 통해 전류의 흐름을 복원하여 수행됩니다..

장점:

1간단한 구조: 격리 스위치는 이해하기 쉽고 작동하기 쉬운 간단한 구조로 설계되었습니다.

낮은 유지보수: 설계 및 구조로 인해 격리 스위치는 최소한의 유지보수를 필요로하며 빈번한 검사 및 수리 필요성을 줄입니다.

2높은 끊기 및 닫기 선형성: 격리 스위치는 뛰어난 끊기 및 닫기 선형성을 가지고 있으며 전환 작업 중에 원활하고 신뢰할 수있는 작동을 보장합니다.

3높은 신뢰성: 스위치는 작동 중 장애 또는 고장의 위험을 최소화하여 신뢰할 수있는 성능을 제공하기 위해 설계되었습니다.

4국제 표준과 비교할 수 있습니다: GW9-12 ((W) 시리즈 격리 스위치는 국내 및 국제적으로 유사한 제품의 수준을 충족하거나 초과합니다.시장에서의 호환성과 경쟁력을 보장합니다..

안전 팁:

1스위치의 적절한 작동을 보장하기 위해 스위치에 대한 정기 테스트 및 유지보수를 수행합니다. 여기에는 스위치의 단열 저항을 테스트하고 안전 잠금 장치의 작동을 확인하는 것이 포함됩니다.그리고 어떤 비정상적인 난방 또는 진동에 대한 확인.

2스위치에 대한 유지보수 또는 수리 작업을 수행하기 전에 잠금 / 태그 아웃 절차를 실행하십시오.이 절차는 작업 중에 우연한 전원을 방지하기 위해 스위치를 잠그고 표시하는 것을 포함합니다., 추가적인 안전층을 제공합니다.

3스위치를 작동하거나 작업하는 직원에게 적절한 교육을 제공하십시오. 교육은 적절한 처리, 운영 및 유지 보수 절차를 포함해야합니다.그리고 전환과 관련된 잠재적 위험.

4정기적인 안전 감사, 위험 평가 및 사고 보고를 포함하는 포괄적 인 안전 관리 시스템을 구현합니다.안전에 대한 이러한 적극적인 접근은 사고나 부상으로 이어지기 전에 잠재적 위험을 파악하고 대처하는 데 도움이됩니다..

5. 닫힌 공간 또는 밀폐된 공간에 위치한 고전압 격리 스위치에 적절한 환기와 냉각 시스템이 설치되어 있는지 확인합니다. 6.적당 한 환기 는 열 을 분산 시키고 스위치 가 과열 되는 것 을 방지 한다, 장애 또는 화재로 이어질 수 있습니다.

상태:

1고도는 1000m를 초과하지 않습니다.

2.환경 공기 온도: 최대 + 40'C; 최소:총면적 -30'C, 파라모스 -40 C;

3.바람압은 700Pa를 초과하지 않습니다. (바람속 34m/s에 해당합니다.)

4지진 강도는 8도 이상 되지 않습니다.

5.근무상황은 빈번한 격렬한 진동이 없습니다.

6일반 유형의 격리기의 설치 장소는 가스, 연소 화학 퇴적, 소금 스프레이 안개, 먼지

그리고 다른 폭발성 및 부식성 물질로 격리 장치의 단열 및 전도 능력을 심각하게 손상시킵니다.

7.오염 방지 유형 격리기는 심각한 더러운 유도 영역에 적용됩니다. 그러나, 그것은 폭발 물질 및 화재를 유발하는 물질이 되어서는 안 됩니다.

기술 매개 변수:
