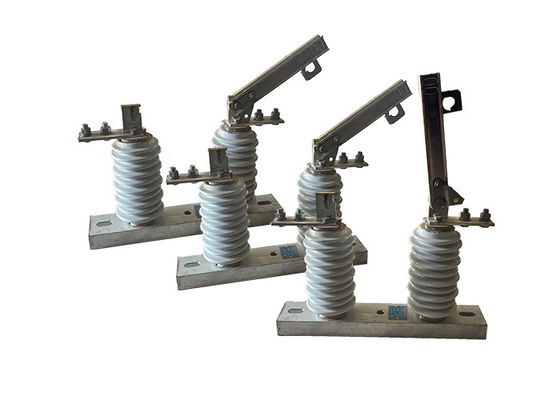

로드버스터 HV 격리 스위치 단일 단계 수직 차단 스위치
제품 설명:
The high-voltage isolator switch is a new type of isolation switch designed and manufactured by integrating the domestic existing experience in isolation switch production and advanced foreign technology.
고전압 격리 스위치는 기본, 기둥 격리, 전도성 부품 및 기계 부품으로 구성됩니다. 간단한 구조, 낮은 유지 보수,높은 깨기 및 닫기 선형성, 그리고 높은 신뢰성, 국내 및 국제적으로 유사한 제품의 수준에 도달합니다.
또한 GW9-12 ((W) 라고 불리는 다른 유형의 단속 스위치가 있으며 단일 단계 구조를 가지고 있으며 50Hz 주파수와 10kV의 라인 전압의 전력 시스템에 적합합니다.전압이 있지만 부하가 없을 때 선을 끊고 닫는 회로로 사용됩니다.. The pollution-resistant isolation switch can meet the requirements of users in heavily polluted areas and effectively solve the problem of flashover caused by pollution during operation of the isolation switch.
특징:
1휴대용: 로드버스터는 휴대용으로 설계되어 필요 한 장소로 쉽게 운송 할 수 있습니다.
고전압 등급: 이 스위치는 일반적으로 몇 킬로 볼트에서 수백 킬로 볼트까지의 높은 전압 수준을 처리하도록 설계되었습니다.
2격리: 스위치는 유지 보수 또는 수리 목적으로 전력 시스템의 섹션을 격리하는 데 사용됩니다.
3시각 표시기: 로드버스터는 스위치가 열려 있는지 닫혀 있는지 표시하는 시각 표시기가 있으며, 운영자가 회로의 상태를 더 쉽게 알 수 있습니다.
4다재다능성: 로드버스터는 스위치 및 단절 회로를 포함하여 광범위한 응용 분야에 사용될 수 있으며, 장비의 지상화 및 단전화에도 사용할 수 있습니다.
5안전 기능: 로드버스터는 전기 위험으로부터 사용자를 보호하기 위해 안전 기능으로 설계되었습니다. 전기 부품과 우연히 접촉하는 것을 방지하는 단열 재료와 같이.
6사용 용이성: 로드버스터는 사용 용이성이 높고 작동에 최소한의 훈련이 필요합니다.
7교환 가능한 블레이드: 로드버스터는 쉽게 교체 할 수있는 교환 가능한 블레이드를 가지고 있으며 더 많은 유연성과 다재다능성을 제공합니다.
적용:
1전력 유통 시스템: 스위치는 일반적으로 유지 보수, 수리 또는 문제 해결 목적으로 회로의 특정 섹션을 격리하기 위해 전력 유통 네트워크에서 사용됩니다.그것은 기술자가 전체 네트워크에 전력을 중단하지 않고 시스템 특정 부분에 안전하게 작업 할 수 있습니다..
2변속소: 고전압 단속 스위치는 전기 변속소에서 트랜스포머나 단속기와 같은 장비를 전원으로부터 분리하는 방법을 제공하기 위해 일반적으로 사용됩니다.유지보수를 용이하게 합니다전체 전력 공급에 영향을 미치지 않고 서브 스테이션 구성 요소를 수리하거나 교체합니다.
3산업 시설: 스위치는 단일 단계 고전압 회로가 존재하는 산업 환경에서 사용됩니다.유지보수 또는 수리 작업 중에 장비 또는 기계의 안전한 단속을 허용합니다.인력의 안전과 장비의 손상으로부터 보호.
4재생 에너지 시스템: 태양광 또는 풍력 에너지 시스템과 같은 재생 에너지 시설에서,고전압 단속 스위치는 유지보수 또는 수리 작업을 위해 시스템의 특정 섹션을 고립하는 데 사용됩니다.그들은 인버터, 배터리, 또는 그리드 연결 포인트와 같은 구성 요소에서 전력 소스를 분리하는 안전한 방법을 제공합니다.
5테스트 및 측정: 고전압 단속 스위치는 종종 테스트 및 측정 응용 프로그램에서 사용됩니다.그것은 정확한 측정을 수행하기 위해 회로의 특정 섹션의 고립을 허용, 분석 또는 진단 테스트는 다른 연결된 구성 요소의 간섭 없이 수행됩니다.
작업:
1스위치 닫기: 스위치가 닫히면 회로의 두 선도적인 부분이 서로 접촉하여 회로를 통해 전류가 흐르게됩니다.
2스위치를 열면 회로의 두 개의 전도성 부분 사이에 공기 격차가 생성되어 해당 섹션을 시스템의 나머지 부분과 효과적으로 격리합니다.이것은 일반적으로 유지보수를 허용하기 위해 수행됩니다., 수리 또는 시험 작업은 안전하게 수행되어야합니다.
3회로 연결: 회로의 고립된 부분에서 어떤 작업도 수행하기 전에 회로 연결을 연결하는 것이 중요합니다.이것은 일반적으로 지구 스위치 또는 땅 전극을 사용하여 수행됩니다.
고전압 격리 스위치의 작동은 훈련되고 자격을 갖춘 인력만이 수행해야한다는 점에 유의해야합니다.잘못 처리되면 전기 충격이나 부상으로 심각한 위험을 초래할 수 있기 때문에또한 고전압 장비와 작업 할 때 적절한 보호복과 장비를 착용하는 등 모든 안전 절차와 지침을 준수하는 것이 중요합니다.단열 도구 사용, 그리고 그 지역이 불화성 또는 폭발성 물질이 없도록 보장합니다.
위치:
야외 진공 회로 차단기와 야외 고전압 단절 단절 장치 사이의 관계는 전기 시스템에서 상호 보완적인 역할에 있습니다.
회로 중단: 진공 회로 차단기는 정상적인 작동 중 또는 고장 발생 시 전기 회로를 중단하는 데 책임이 있습니다.그것은 현재 흐름을 끊는 주요 수단으로 작용반대로, 단절 격리기는 유지 보수 또는 수리 작업 중에 전원 공급원으로부터 회로를 격리하는 데 사용됩니다.그것은 물리적으로 회로를 열어서 안전의 추가 계층을 제공합니다.
조정: 고전압 전력 시스템 에서 진공 회로 차단기 와 단절 단절기 는 종종 협력 하기 위해 조정 됩니다.회로 차단기는 오류를 감지하고 현재 흐름을 중단하기 위해 트리핑에 책임이, 단절 격리기는 회로를 물리적으로 격리하고 단절의 가시적인 표시를 제공하기 위해 사용됩니다.
안전 및 유지보수: 단속 격리기는 유지보수 직원의 안전을 보장하는 데 중요한 역할을합니다. 전기 장비에 대한 유지보수 작업이 수행되기 전에,단절 격리기는 회로를 열고 가시적인 공기 간격을 제공하도록 작동합니다.이 방식은 장비가 전력 공급을 끊고 안전하게 작동할 수 있도록 합니다. 반면 진공 차단기는 정상 작동과 고장 발생 시 시스템을 보호합니다.
기술 매개 변수:
| 시리즈 번호 | 매개 변수 | 단위 | 데이터 | |||||||||
| 1 | 가등전압 | kV | 12 | |||||||||
| 2 | 가속 전류 | 모델 번호 | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s 단시간 저항 전류 | 모델 번호 | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | 등급 단열 수준 | 번개 파동 저항 전압 (피크) | 극지대 - 지구 (긍정적, 부정적) |
kV | 75 | |||||||
| 횡단파괴 (긍정적, 부정적) |
85 | |||||||||||
| 산업용 주파수 저항 전압 1분) (효율적 가치) |
건조 테스트/습기 테스트 | 극지대 - 지구 | 42 (건조) 34 (습기) |
|||||||||
| 횡단파괴 | 48 (건조) | |||||||||||
| 48 (건조) | ||||||||||||
| 48 (건조) 40 (습기) |
||||||||||||
| 5 | 주 회로 저항 | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | 기계적 수명 시간 | 시간 | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
