ZW32 12kV HV 자동 진공 회로 차단기 전기 AC 지능형 경계 조정 단절 스위치
제품 설명:
ZW32 시리즈 자동 진공 차단기는 세 단계 ac 50HZ 야외 유통 장비의 정량 전압이며, 정량 전류는 630A ~ 1250A, 단류는 20kA입니다.주로 충전 전류를 사용했습니다.과정과 단류가 끊어지고 닫혀있는 전기 시스템을 사용하는 경우그것은 산업 및 광업에 적합합니다. 그 목적은 시스템을 보호하고 제어하는 것이며, 농촌 및 일부 빈번한 운영 장소에 적합합니다..
컨트롤러 소개:
1. 485 / 232 통신 인터페이스, 또는 광섬유를 통해, 무선 원격 모니터링; 다시 닫은 후 가속 기능; 스위치가 무거운 경우,영구 결함 시 자동 가속 가동;
2원격 / 수동 닫기 가속 트리핑, 닫기 다시 닫기: 사용자가 리뉴얼 라인을 후 전력을 전송, 그는 지식 스위치를 제거하는 것을 잊으면, 가속 트리핑 해야 합니다.
33번의 잠금 지연 시간을 조절할 수 있습니다.
4. 점프 닫기 회로는 오작동 방지 디자인을 채택하고 점프 방지 기능을 가지고 있습니다.
5제로 시퀀스 전류는 구역 내 및 구역 밖의 결함을 구별 할 수 있습니다.
6리모컨 스위치는 잘못된 동작을 방지하기 위해 설계되었습니다.
특징:
13단계 기둥형 완전 폐쇄 구조로 밀폐 성능이 높습니다.
A. 안정적이고 신뢰할 수 있는 파기 성능, 연소 또는 폭발 위험이 없습니다. 유지 보수 없이, 작은 크기, 가벼운 무게, 긴 서비스 수명.
B. 습기와 이슬 방지 성능이 뛰어나고, 특히 추운 또는 습한 지역에서 사용하기에 적합합니다.
C. 좋은 단열 성능, 높은 온도 저항성, 자외선 저항성 및 노화 저항성을 가진 수입 재료.
2효율적이고 신뢰할 수 있는 소형 스프링 작동 장치.
A. 에너지 저장 모터는 열과 닫기 작업에 낮은 전력 소비를 가지고 있습니다. 메커니즘은 더 적은 구성 요소로 직접 전송 방법을 채택하여 높은 신뢰성을 제공합니다.
B. 작동 메커니즘은 강화를 효과적으로 방지하고 메커니즘의 신뢰성을 향상시키기 위해 밀폐된 상자에 배치됩니다.
3편리하고 유연한 제어 및 자유로운 조합 성능.
A. 휴식을 위해 수동으로 작동하거나 열고 닫기 위해 전기적으로 작동 할 수 있으며 원격 위치에서 원격 제어 할 수 있습니다.
B. 분배 자동화를 달성하기 위해 지능형 컨트롤러와 결합하거나 자동 재 닫기 또는 섹셔널라이저를 형성하기 위해 재 닫기 컨트롤러와 결합 할 수 있습니다.
C. 과전류 또는 단회로 보호를 위해 2단계 또는 3단계 전류 트랜스포머를 장착할 수 있다.
D. 지능형 컨트롤러에 전류 획득 신호를 제공할 수 있으며 사용자 요구에 따라 전류 변압기를 장착할 수 있습니다.
E. 3단계 횡단 차단 단속 스위치와 내장된 오작동 방지 차단 장치가 장착될 수 있다.그것은 또한 쉽게 유지보수를 위해 전압 차단기 기둥 단열기로 설치 될 수 있습니다..
장점:
1컴팩트 디자인: ZW32-12 진공 회로 차단기는 작은 크기로 설계되어 전기 설비에서 공간을 효율적으로 사용할 수 있습니다.콤팩트 한 디자인 으로 공간 이 제한 되어 있는 시설 에 적합 하다, 예를 들어 컴팩트 서브 스테이션이나 스위치장실.
2가벼운 구조: ZW32-12 회로 차단기는 가벼운 재료를 사용하여 구성되어 전체 무게를 줄입니다. 이 가벼운 구조는 다루기, 운송을 용이하게합니다.,설치 및 유지 관리 절차에 필요한 신체적 노력을 최소화합니다.
3유지보수 없이 작동: ZW32-12 진공 차단기는 유지보수 없이 작동하도록 설계되었습니다. 진공 차단기를 사용합니다.구미 끄는 매체의 정기적인 유지보수 또는 교체가 필요하지 않습니다.이 기능은 시간 및 자원을 절약하는 일상 유지 보수 작업의 필요성을 줄입니다.
4응축 방지 조치: ZW32-12 단속기는 장비 내부에서 수분 축적 및 응축을 방지하기 위해 응축 방지 조치를 포함합니다.이러한 조치에는 습기에 저항하는 재료의 사용이 포함될 수 있습니다., 밀폐 기술 및 환기 시스템은 습한 환경에서도 안정적인 작동을 보장합니다.
5불리한 날씨 및 더러운 환경에 대한 저항: ZW32-12 회로 차단기는 불리한 날씨와 더러운 환경에 견딜 수 있도록 설계되었습니다.튼튼 한 재료 와 수분 에 저항 하는 보호 코팅 으로 지어졌습니다이 방식은 외부 또는 산업용 환경에서도 안정성 및 성능을 보장합니다.
적용:
1재생 에너지 시스템: ZW32-12 진공 회로 차단기는 태양광 발전소 및 풍력 발전소와 같은 재생 에너지 시스템에서 일반적으로 사용됩니다.그것은 재생 에너지에서 생산되는 전력의 분배를 보호하고 제어합니다., 시스템의 효율적이고 신뢰할 수 있는 작동을 보장합니다.
2데이터 센터: 데이터 센터에 대한 수요가 증가함에 따라 진공 차단기는 중요한 전기 인프라를 보호하는 데 중요한 역할을합니다.데이터 센터 내의 전력 분배 시스템을 보호합니다., 장애로 인한 잠재적 인 손상을 방지하고 민감한 장비에 대한 끊김없는 전원 공급을 보장합니다.
3병원 및 의료 시설: ZW32-12 진공 회로 차단기는 병원 및 의료 시설에서 전기 시스템 및 의료 장비를 보호하기 위해 사용됩니다.그것은 신뢰할 수 있는 회로 중단 및 잠재적 인 위험에 대한 보호 제공, 중요한 의료 서비스의 지속적인 운영을 보장합니다.
4상업용 및 주거용 건물: 진공 회로 차단기는 상업용 및 주거용 건물에서 전기 유통 및 보호에 적용됩니다.전기 시스템의 안전성을 보장합니다., 과부하 및 단전 방지 및 전기 화재 위험을 최소화합니다.
5철도 시스템: ZW32-12 진공 회로 차단기는 신호 시스템, 견인 전원 공급, 전기 설비,그리고 변속소그것은 철도 인프라의 안전하고 신뢰할 수있는 운영을 보장하며 시스템의 전반적인 효율성과 성능에 기여합니다.
6석유 및 가스 산업: 진공 회로 차단기는 석유 및 가스 산업에서 정제 공장, 파이프 라인 및 해상 플랫폼의 전기 장비를 보호하기 위해 사용됩니다.위험 환경 에서 안전 한 작동 을 보장 하고 잠재적 인 전기 장애 로부터 보호 합니다.
기술 파라미터:
| 시리즈 번호 | 매개 변수 | 단위 | 데이터 | |||||||||
| 1 | 정량 전압 | kV | 12 | |||||||||
| 2 | 분쇄의 단열 수준 | 작업 주파수 ((건조 테스트/건조 테스트) | 48 | |||||||||
| 번개 충격 전압 테스트 (피크) | 85 | |||||||||||
| 3 | 지상/단계에서단계로 격리 수준 | 작업 주파수 | 건조 테스트 | 42 | ||||||||
| 습기 테스트 | 34 | |||||||||||
| 번개 충격 전압 테스트 (피크) | 75 | |||||||||||
| 4 | 가속 전류 | A | 630 | |||||||||
| 5 | 가등열 안정 전류 (효율적 값) | kA | 20 | |||||||||
| 6 | 가시 단절 전류 (효율적 값) | 25 | ||||||||||
| 7 | 열 안정성 시간 | s | 4 | |||||||||
| 8 | 가시 단절 닫기 전류 (피크) | kA | 63 | |||||||||
| 9 | 가등기 동적 안정 전류 (피크) | |||||||||||
| 10 | 기계적 수명 | 시간 | 10000 | |||||||||
| 11 | 열용 전류 | 1000 | ||||||||||
| 12 | 주변 공기 온도 | 최고 온도 | °C | -55 | ||||||||
| 최저 온도 | +60 | |||||||||||
| 최대 일일 온도 차이 | K | ≤25 | ||||||||||
| 13 | 고도 | m | ≤ 2500 | |||||||||
| 14 | 습도 | 일일 상대 습도 평균 | % | ≤ 95 | ||||||||
| 월 평균 상대 습도 | ≤ 90 | |||||||||||
| 15 | 지진 저항력 | 수평 가속 | g | 0.25 | ||||||||
| 지상 수직 가속 | 0.125 | |||||||||||
| 안전 요인 | / | 1.67 | ||||||||||
| 16 | 바람 속도 | m/s | ≤35 | |||||||||
| 17 | 얼음 두께 | mm | ≤20 | |||||||||

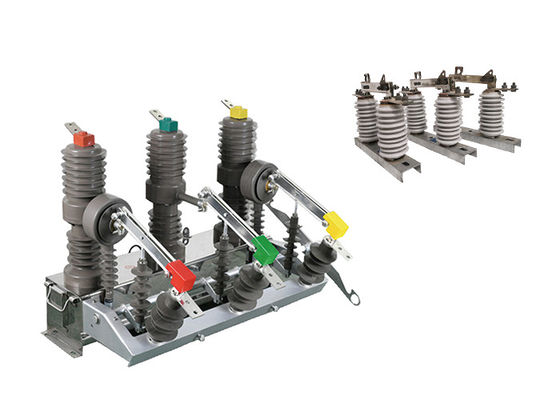

그것은 회로 차단기를 사용할 때 사용 효과를 두 배로d 격리 단속 장치
