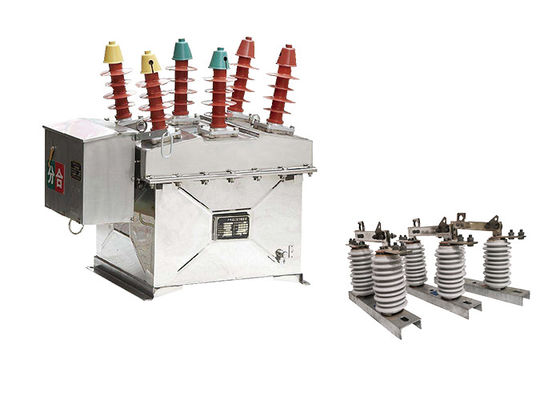

기둥에 장착된 자동 진공 회로 차단기 630A/1250A 지능형 야외 진공 부하 차단 스위치
제품 설명:
ZW8-12 자동 진공 차단기는 국제 표준을 준수하도록 설계되었으며 첨단 기술을 사용하여 제조되었습니다.전류가 최대 630A, 20kA까지의 단절 전류.
회로 차단기는 진공 차단기, 작동 메커니즘 및 제어 시스템 등 여러 가지 주요 구성 요소로 구성됩니다.진공 차단기는 회로 차단기의 심장이며 전기 전류를 중단하는 책임이 있습니다그것은 진공에서 작동하도록 설계되어 있으며, 이는 활을 방지하고 신뢰할 수있는 작동을 보장합니다.
작동 메커니즘은 차단기를 열고 닫는 역할을 하며 수동 또는 전기적으로 작동 할 수 있습니다.제어 시스템은 회로 차단기를 모니터링하고 운영자에게 피드백을 제공합니다, 그들은 차단기의 상태를 모니터링하고 모든 결함을 감지 할 수 있습니다.
ZW8-12 막대기 장착 차단기는 매우 신뢰할 수 있도록 설계되었으며 최소한의 유지 보수가 필요합니다. 그것은 긴 서비스 수명을 가지고 있으며 가혹한 야외 환경에 견딜 수 있습니다.다양한 용도로 사용하기에 적합합니다..
특징:
마이크로 컴퓨터 보호 기능
13단계 전류 보호 기능: 빠른 이동, 제한 시간 빠른 이동, 과류 보호.
2가속과 느린 타이밍 특성을 유연하게 설정할 수 있습니다.
3사용자는 보호 값과 지연을 설정할 수 있습니다.
다시 닫는 기능
1최대 3개의 다시 닫는 동작을 설정할 수 있습니다.
2사용자들은 다시 닫는 작업의 수와 다른 다시 닫는 간격을 자유롭게 선택할 수 있습니다.
3다시 닫기 전에 가속, 다시 닫기 후에 가속, 순차적인 조정 선택의 기능이 있습니다.
네트워크 재구성 기능
1.저전압 출동 잠금, 자동 잠금, 단기 잠금 없음, 연속 잠금 없음, 저전압 잠금, 자동 리셋, 대기 보호 값의 단기 활성화그리고 대기 보호 값의 지속적인 활성화.
2분산 지능형 제어 링 네트워크 작동 동안 미리 설정 된 기능에 따라 실현 될 수 있습니다.
3네트워크 오류가 발생하면 자동으로 오류를 제거하고 오류 영역을 격리하고 자동으로 전력을 전송하고 오류가 없는 영역에 전력을 복원합니다.
측정 기능
1전압, 전류 및 기타 운영 데이터를 기록하고 이벤트 기록을 기록합니다.
FTU 함수
1그것은 원격 제어, 텔레미터, 원격 신호 및 원격 조정의 네 개의 원격 기능을 달성 할 수 있습니다.
2그것은 원격 제어, 다양한 상태 원격 모니터링, 다양한 측정 값 및 이벤트 기록의 원격 표시 및 다양한 설정 값의 원격 조정 포함됩니다.
통신 인터페이스 및 프로토콜
컨트롤러는 하나의 데이터 인터페이스와 표준 원격 통신 프로토콜을 갖추고 있으며, 섬유, 유선 및 무선과 같은 다양한 통신 방법을 지원합니다.전력 분배 자동화 시스템에서 원격 단말기로 사용.
원격 제어 기능
무선 리모컨을 장착하여 안전하고 신뢰할 수있는 작동을 통해 가까운 거리에서 원격 개장 및 폐쇄 작업을 수행 할 수 있습니다.
백업 배터리
1그것은 AC 손실 후 12 시간 동안 정상적인 작동을 유지하기 위해 백업 배터리로 장착 될 수 있습니다.
이중 전원 전환 보호 기능
1이중 전력 상호 제어, 자동 지연 재 닫기 기능과 전력에서 자동 지연 트립 기능이 있습니다.
2출력 쪽은 전기가있을 때 닫지 않는 기능을 가지고 있으며 두 스위치 위치가 서로 연결되어 있습니다.
구조:
1폼 기반의 일회 스트레칭 폼핑 기술: 껍질의 상단 덮개는 첨단 일회 스트레칭 폼핑 기술을 사용하여 제조됩니다.높은 수준의 기계적 강도를 보장합니다., IP4X 보호 등급, 그리고 미적 인 외관. 이 기술은 또한 쉽게 설치 할 수 있습니다. 추가로, 장막은 경화 및 경화에 저항합니다.사용자들은 스테인리스 스틸 또는 고품질의 철강 판 스프레이 처리 중 하나를 선택할 수 있습니다..
2단속 스위치 (선택): ZW32-12 진공 단속 차단기는 선택적 단속 스위치 기능을 제공합니다. 이 스위치는 ZW8 스위치 보디 유닛을 기반으로 특별히 설계되었습니다.그것은 유통 라인 유지 보수 동안 편리하고 잘 보이는 단절 포인트로 봉사오작동을 방지하기 위해, 분리 스위치와 서킷 브레이커 사이에는 기계적 연결 장치가 탑재되어 있습니다.이것은 안전성 증진을 보장하고 사고 작업의 위험을 최소화합니다..
상태:
1환경 온도:-40°C~+70°C (일일 평균 온도는 +40°C를 초과하지 않습니다)
2고도:>1000m (최대 3000m)
3환경 습도:일일 평균 상대 습도 95% 이상,월 평균 상대 습도
4오염 수준: IV 수준
5최대풍속: 700Pa (풍속 35m/s에 해당)
6지진 강도: 8급
기술 파라미터:
| 시리즈 번호 | 매개 변수 | 단위 | 데이터 | ||||||||
| 1 | 정량 전압 | kV | 12 | ||||||||
| 2 | 이름용 단열 수준 | 1분 산업 주파수 저항 전압 | 건조 테스트 | 42 | |||||||
| 습기 테스트 | 34 | ||||||||||
| 번개 돌풍 저항 전압 (피크) | 75 | ||||||||||
| 3 | 가속 전류 | A | 630 | ||||||||
| 4 | 가시 단절 전류 | kA | 20 | ||||||||
| 5 | 가시 단절 전류 시간 | 시간 | 30 | ||||||||
| 6 | 가시 단절 스위치 전류 (피크) | kA | 50 | ||||||||
| 7 | 역류의 정점 | 50 | |||||||||
| 8 | 가명 단시간 저항 전류 | 20 | |||||||||
| 9 | 가시 단절 기간 | S | 4 | ||||||||
| 10 | 휴식 시간 (분립 흥분 분리) |
최대 작동 전압 | ms | 15-50 | |||||||
| 가등식 작동 전압 | 30-60 | ||||||||||
| 최소 작동 전압 | |||||||||||
| 11 | 폐업 시간 | 25~50 | |||||||||
| 12 | 완전 단절 시간 | ≤100 | |||||||||
| 13 | 활 연소 시간 | ≤20 | |||||||||
| 14 | 기계적 수명 | 시간 | 10000 | ||||||||
| 15 | 닫기 기능 | J | 70 | ||||||||
| 16 | 에너지 저장 모터의 명소 입력 전력 | W | < 250 | ||||||||
| 17 | 가시 작동 전압/ 가시 보조 회로 전압 | V | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | 등급 전압에서 에너지 저장 시간 | S | <10 | ||||||||
| 19 | 초전류 분리장치 | 가속 전류 | A | 5 | |||||||
| 분리 전류의 정확성 | % | ±10 | |||||||||
