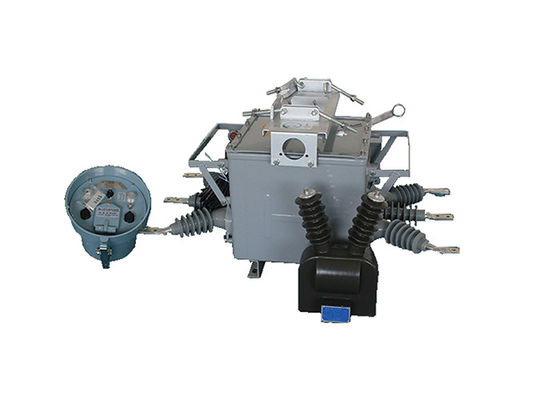

3단계 Vcb 야외 AC 자동 진공 회로 차단기 인텔리전트 컨트롤러로 스테인리스 스틸
제품 설명:
ZW20-12 ((F) 자동 진공 차단기는 특히 시골 및 도시 10kV 유통 네트워크에서 야외 사용에 설계되었습니다.그것은 로드 전류와 같은 다양한 시나리오를 처리 할 수 있습니다, 과부하 전류, 단축 전류.
회로 차단기는 작동 메커니즘, 전도 회로, 단열 시스템, 밀폐 요소 및 껍질과 같은 필수 구성 요소를 포함하는 3 단계 공통 박스 구조를 갖추고 있습니다.이 부품 들 은 교류 장치 의 효율적 인 안전 한 작동 을 보장 하기 위해 조화롭게 작동 합니다.
제어 및 모니터링 기능을 더욱 향상시키기 위해 ZW20-12 ((F) 브레이커는 지능형 원격 단말기가 장착되어 있습니다.이 터미널은 유통 자동화 애플리케이션과의 통합을 가능하게 합니다., 원격 제어 및 실시간 차단기의 모니터링을 허용합니다.
ZW20-12 ((F) 변종 외에도 ZW20-12 ((Z) 라는 다른 옵션이 있습니다.이 변종은 GSM 단기 메시지 기능을 통합 한 외부 지능형 고전압 AC 진정한 공기 차단기입니다.이 기능은 문자 메시지를 통해 통신을 가능하게 하며, 차단기에 대한 추가 제어 및 통신 수단을 제공합니다.
또한 ZW20-12 ((F) 브레이커는 분할 스위치 컨트롤러와 결합하여 야외 분할 고전압 AC 진정한 공기 브레이커 시스템을 만들 수 있습니다.이 조합은 전체 기능 및 서킷 브레이커의 다재다능성을 향상, 광범위한 제어 및 보호 기능을 제공합니다.
컨트롤러의 특징:
1. 485 / 232 통신 인터페이스, 또는 광섬유, 무선 원격 모니터링을 통해 장착 할 수 있습니다; 재 잠금 가속 기능: 스위치가 무거운 경우
2. 영구적인 장애의 경우 자동 가속 트립
3원격 제어 / 수동 폐쇄는 트립 및 잠금 재 잠금 속도를 높입니다: 사용자가 라인을 수리하고 전기를 전송하면, 그는 지식 칼 브레이크를 제거하는 것을 잊으면,여행은 가속화되어야 합니다.
4- 3 재 닫는 지연 시간을 조정할 수 있습니다.
5. 트립 회로는 오작동 방지 디자인을 채택하고 점프를 방지하는 기능을 가지고 있습니다.
60계열 전류가 부진할 수 있습니다.
7. 원격 제어 개방 및 폐쇄는 오작동을 방지하는 디자인을 채택합니다.
특징:
1ZW20-12(F) 자동 진공 차단기는 오염에 견딜 수있는 강력한 능력을 보여줍니다. 그것은 환경 오염 물질의 영향에 저항하도록 설계되었습니다.오염 상태에서도 안정적인 성능을 보장합니다.또한 높은 온도 및 낮은 온도 저항을 나타내며 다양한 온도 환경에서 작동 할 수 있습니다. 또한 차단기는 연소 또는 폭발 위험을 초래하지 않습니다.전반적인 안전성 강화.
2완전히 폐쇄 된 구조를 특징으로, 회로 차단기는 장 안에 SF6 가스로 채워집니다.이 설계는 우수한 밀폐 성능을 제공합니다.높은 온도와 습한 지역에서 사용하기에 적합합니다밀폐 된 장치는 외부 요소로부터 내부 구성 요소를 보호하여 최적의 성능과 수명을 보장합니다.
3.회로 차단기는 정보 분석을 위해 지능형 컨트롤러로 전류를 출력하는 전류 변압기 (CT) 가 장착되어 있습니다. CT의 변환 비율은 조절됩니다.시스템 구성에 유연성을 허용합니다연결 단말기는 해당 단말기 소켓에 쉽게 연결할 수 있으며 편리한 설치 및 유지 보수 프로세스를 촉진합니다.
4.회로 차단기의 작동 메커니즘은 혁신적이고 간단하며, 그 결과 콤팩트한 크기 및 가벼운 구조입니다. 이 설계는 안전하고 신뢰할 수있는 작동을 보장합니다.고장나 실패의 위험을 최소화또한, 콤팩트한 크기는 공간을 절약하고 쉽게 조작할 수 있습니다.
5.회로 차단기의 외부 가구에는 "에너지 저장", "열린" 및 "결결" 상태를 나타내는 눈에 띄는 표시가 있습니다. 이러한 표시는 명확한 시각적 신호를 제공합니다.단속기의 작동 상태를 쉽게 식별할 수 있도록이 시각적 피드백은 운영 효율성을 향상시키고 차단기의 상태를 정확하게 모니터링 할 수 있습니다.
구조:
1마이크로 컴퓨터 기반 릴레 보호 및 모니터링 장치는 차단기 시스템의 제어 장치로 사용됩니다.그것은 정확하고 효율적인 릴레 보호 및 모니터링 기능을 제공하기 위해 첨단 마이크로 컴퓨터 기술을 활용.
2. 컨트롤러는 다양한 환경 조건에 견딜 수 있도록 강력한 기상 저항성을 가지고 설계되었습니다. 그것은 또한 응축에 대한 보호 장치가 갖추어져 있습니다.습한 환경에서도 안정적인 작동을 보장합니다..
3안전하고 신뢰할 수 있는 연결을 위해 제어기는 항공 연결 장치를 사용하여 스위치 몸과 연결됩니다. 이러한 연결 장치는 높은 수준의 안정성과 내구성을 제공합니다.컨트롤러와 스위치 사이의 적절한 통신과 기능을 보장합니다..
4제어기는 연결 신뢰성이 뛰어나고 신호 손실 또는 장애 위험을 최소화하며 높은 수준의 보호 수준을 유지합니다.릴레이 보호 및 모니터링 시스템의 무결성과 정확성 확보.
환경 조건:
1고도: 2000m
2실내 온도: -30°C~+55°C
최고 연평균 온도는 20°C
최대 하루 평균 온도는 30°C입니다.
3상대 습도: 95% (25°C)
4지진 용량: 지상 가속 0.3g
지상 수직 가속 0.15g
세 개의 시노스 파도를 작동하는 동안
안전 요인 167
5지진 강도는 7도
6최대 일일 온도차25°C
7설치 장소:공중, 10kV 상공 선 사용자 책임 경계점
8토착 방법:중립 지점은 접촉하지 않습니다, 활 억제 코일 토착 및 낮은 저항 토착
기술 매개 변수:
| 시리즈 번호 | 매개 변수 | 단위 | 데이터 | ||||||||
| 1 | 정량 전압 | kV | 12 | ||||||||
| 2 | 분쇄의 단열 수준 | 작업 주파수 ((건조 테스트/건조 테스트) | 48 | ||||||||
| 번개 충격 전압 테스트 (피크) | 85 | ||||||||||
| 3 | 지상/단계에서단계로 격리 수준 | 작업 주파수 | 건조 테스트 | 42 | |||||||
| 습기 테스트 | 34 | ||||||||||
| 번개 충격 전압 테스트 (피크) | 75 | ||||||||||
| 4 | 가속 전류 | A | 630, 1250 | ||||||||
| 5 | 가시 단절 전류 | kA | 16, 20, 25 | ||||||||
| 6 | 가시 단류 정전 정전 시간 | 시간 | 30 | ||||||||
| 7 | 단시간 저항 전류 등급 | kA | 16, 20, 25 | ||||||||
| 8 | 가시 단절 기간 | S | 4 | ||||||||
| 9 | 가시 단절 닫기 전류 (피크) | kA | 40, 50, 63 | ||||||||
| 10 | 역류의 정점 | kA | 40, 50, 63 | ||||||||
| 11 | 기계적 수명 | 시간 | 1000 이상 | ||||||||
| 12 | 열용 전류 | 10000 | |||||||||
| 13 | 순중량 | 1kg | 180 | ||||||||
컨트롤러의 기술 파라미터:
| 시리즈 번호 | 매개 변수 | 데이터 | ||||||||
| 1 | 워크 입력 전압 | AC220V | ||||||||
| 2 | 입력 작업 주파수 | 50Hz | ||||||||
| 3 | 입력 전압의 허용 전압 변동 범위 | ±20% | ||||||||
| 4 | 장치의 총 전력 소비량 | <10W | ||||||||
| 5 | 패스 입력 전류의 샘플링 값 | 60-600A | ||||||||
| 6 | 저전압 작동 기준 | 10~140V | ||||||||
| 7 | 입력 전력 값의 허용 샘플링 오류 | ± 5% | ||||||||
| 8 | 초전류 보호 지연 시간 값 | 0.1-0.3s | ||||||||
| 9 | 0계열 전류의 설정 값 | 0.2-6A | ||||||||
| 10 | 토착 행동 지연 시간 | 0~1200 | ||||||||
