12kV 50Hz 고전압 진공 회로 차단기 GB1984-2003 컨트롤러와 함께

12kV 50Hz 고전압 진공 회로 차단기 GB1984-2003 컨트롤러와 함께


제품 설명:


ZW20-12 ((F) 자동 진공 회로 차단기는 진공 차단기, 진공 부하 스위치, 재 폐쇄기 및 섹션화 장치의 기능을 결합하는 다재다능하고 지능적인 장치입니다.10kV 및 13kV 유통 네트워크에서 사용하도록 설계되었습니다.특히 도시와 농촌의 전력망에 적용됩니다.
ZW20-12 ((F) 회로 차단기의 주요 구성 요소는 진공 차단기, CH-40 컨트롤러 및 외부 전압 트랜스포머입니다.진공 차단기는 전기 회로를 중단하고 만드는 책임이, CH-40 컨트롤러는 지능적인 보호 및 제어 기능을 제공합니다. 외부 전압 트랜스포머는 제어 및 모니터링 목적으로 정확한 전압 측정에 도움이됩니다.

GW9-10 호크스틱 스위치는 유지보수 또는 수리 목적으로 전기 네트워크 또는 시스템의 일부를 나머지 시스템에서 분리하도록 설계된 전기 스위치입니다.일반적으로 고전압 전력 전송 및 유통 시스템에서 사용됩니다..

스위치는 오류 또는 과류와 같은 정상 또는 비정상적인 조건에서 열고 닫을 수 있도록 설계되었습니다. 스위치가 열리면,시스템 구간을 나머지 네트워크에서 물리적으로 분리합니다., 그 섹션에 전기가 흐르는 것을 방지합니다.

고전압 단속 스위치는 일반적으로 600 볼트에서 765,000 볼트 사이의 전압에서 작동하도록 설계되었으며 수동 또는 자동으로 작동 할 수 있습니다.보통 전원 전원 기지나 전력 기둥에 설치됩니다., 그리고 그들은 전기 네트워크 인프라의 중요한 구성 요소입니다.

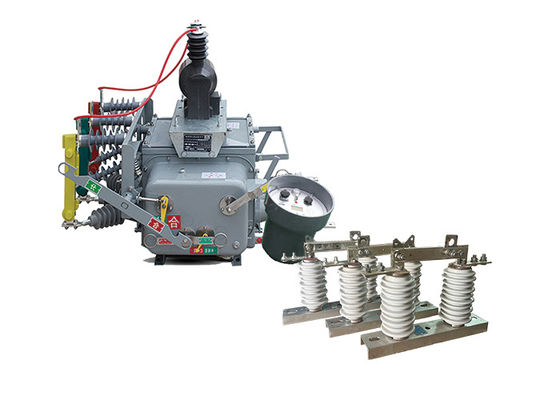

GW9-10 시리즈 격리 스위치가 진공 회로 차단기와 함께 사용할 수있을 때 사용의 이중 효과



컨트롤러의 특징:

지능형 터미널 컨트롤러는 보호, 자동 제어, 검사 / 질의, 통신 및 소프트웨어 관리와 같은 기능을 가지고 있습니다.

1전체적인 기능:

• 회로 보호, 원격 제어, 경보 및 원격 모니터링과 같은 다양한 기능을 완벽하게 구현합니다.

2낮은 비용과 실용성:

• GSM 네트워크에 대한 통신 하드웨어 투자가 필요하지 않습니다. SIM 카드를 구입하고 SMS 서비스를 활성화하십시오.

3여러 가지 보안 조치:

• 지정 된 휴대 전화, 정보 암호화, 비밀번호 확인 및 기타 보안 조치를 사용 합니다.

• GSM 모듈은 휴대 전화 번호를 지정할 수 있으며 연결된 전화기에서 명령을만 받아들일 수 있습니다.

• 원격 제어 장치 및 다른 명령에 대한 통신 메시지는 암호화됩니다.

• 시스템 제어의 보안을 보장하고 오작동을 방지하기 위해 미리 설정된 확인 실행 확인 원격 제어 방법을 사용합니다.

4간단한 시스템 구성:

• 통신 라인이나 디버그 통신 라인을 설치할 필요가 없습니다.

• SMS 지능형 모니터링 단말기를 올바르게 설치하고 SIM 카드를 삽입하고 지정된 휴대 전화 번호를 설정하면 시스템이 작동합니다.

5언제 어디서나 모바일 모니터링:

• 실시간 모니터링 및 시청은 신호가있는 모든 장소에서 모니터링에 직원이 배치 될 필요없이 수행 할 수 있습니다.




적용:

1광산 작업: ZW20 스위치는 광산 작업에서 지하 및 표면 광산의 전기 장비 및 전력 유통 네트워크의 제어 및 보호를 위해 사용됩니다.

2데이터 센터: 스위치는 데이터 센터에서 중요한 IT 인프라를 위한 신뢰할 수 있는 전력 분배와 보호를 보장하기 위해 사용됩니다.효율적인 부하 전환 및 전기 장애에 대한 보호.

3석유 및 가스 산업: ZW20 스위치는 석유 및 가스 산업에서 정유소, 파이프 라인 및 해상 플랫폼의 전기 장비를 제어하고 보호하기위한 응용 프로그램을 찾습니다.

4인프라 프로젝트: 스위치는 공항, 항만 및 경기장과 같은 다양한 인프라 프로젝트에서 신뢰할 수있는 전력 분배 및 보호를 위해 사용됩니다.

5물 및 폐수 처리 시설: ZW20 스위치는 물 및 폐수 처리 시설에서 사용되며 펌프 스테이션, 처리 시설,및 유통망.




특징:

1오염, 높은 온도 및 낮은 온도 저항력, 그리고 연소 또는 폭발 위험성이 강한.

2완전히 폐쇄 된 구조, 방안에 SF6 가스가 가득, 우수한 밀폐 성능, 고 온도 및 습기 지역에서 사용하기에 적합합니다.

3. 정보 분석을 위해 지능형 컨트롤러로 전류를 출력하는 전류 변환기 (CT) 를 장착합니다. 변환 비율은 조절이 가능합니다.그리고 연결 단말기는 해당 단말기 소켓에 연결될 수 있습니다..

4작동 메커니즘은 혁신적이고 간단하며, 작은 크기와 가벼운 무게로 안전하고 신뢰할 수있는 작동을 보장합니다.

5외면 껍질에는 "에너지 저장", "열린" 및 "접근" 상태를 나타내는 눈에 띄는 지표가 있습니다.




기술 매개 변수:

ZW20-12 ((F)
