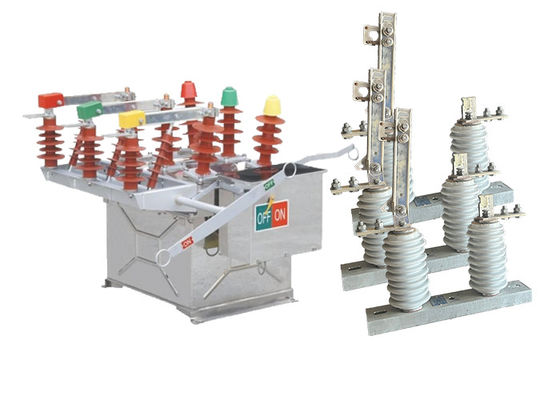

HengAnshun 자동 진공 회로 차단기 고전압 디코넥터 스위치로 작동하는 유통 시스템에 사용되는
제품 설명:
ZW8-12 야외 고전압 AC 진공 회로 차단기는 전력 전송 및 유통 시스템에서 일반적으로 사용되는 전기 스위치 장치의 일종입니다.그것은 야외 환경에서 작동하도록 설계되었으며 최대 전압 12kV와 주파수 50Hz를 위해 등급되었습니다..
ZW8-12 회로 차단기의 주요 기능은 과부하 또는 단전 장애의 경우 전기 전류의 흐름을 중단하는 것입니다.이것은 하류 전기 장비의 손상을 방지하고 전력 중단을 방지하는 데 도움이됩니다..
ZW8-12 회로 차단기는 특히 10kV에서 작동하는 도시 및 농촌 전력 네트워크의 유통 시스템에 사용하기에 적합합니다.그것은 많은 년 동안 전력 산업에서 널리 사용 된 성숙하고 신뢰할 수있는 제품입니다.
ZW8-12 회로 차단기의 주요 장점 중 하나는 진공 차단기를 사용하는 것입니다.진공 차단기 는 전기 전류 를 매우 효율적 으로 차단 하며, 긴 수명 과 낮은 유지 보수 요구 로 알려져 있다이것은 ZW8-12 서킷 브레이커를 비용 효율적이고 신뢰성 있는 전력 배급 시스템 솔루션으로 만듭니다.
GW9-10 외부 단속 스위치는 고전압 전력 전송 및 유통 시스템에서 중요한 역할을합니다.정비 또는 수리 목적으로 전원 원자에서 회로를 분리하도록 특별히 설계되어 있습니다., 시스템에서 작업을 수행하는 작업자의 안전을 보장합니다.
야외 단속 스위치의 주요 기능은 전원 공급 장치에서 회로를 격리하는 것입니다.이것은 스위치의 블레이드 또는 접촉의 열과 닫기를 제어하는 회전 스봉을 통해 달성됩니다톱니 를 회전 시키면 톱니 를 켜거나 꺼내서 회로 를 효과적으로 연결 하거나 분리 할 수 있다. 이 수동 조작 은 스위치 의 상태 를 눈에 띄게 나타낸다.오퍼레이터가 회로에 전원이 공급되거나 공급되지 않는지 쉽게 결정할 수 있도록.
운영자 안전은 고전압 시스템에서 가장 중요합니다. 따라서 야외 단속 스위치의 기둥은 일반적으로 전도성 없는 재료로 만들어집니다.유리섬유 또는 복합재료와 같이이러한 재료 선택은 스톱이 시스템에서 존재하는 고전압에 대한 단열을 제공하여 스위치 작동 중 전기 충격으로부터 운영자를 보호하도록 보장합니다.
외부 단속 스위치는 그들이 제어하는 회로의 전압 및 전류 등급을 수용하기 위해 다양한 디자인과 크기로 제공됩니다.그들은 쉽게 접근 할 수 있고 작동 할 수 있도록 일반적으로 야외 환경에서 기둥이나 구조물에 설치됩니다.. 회로 차단기 및 피지 같은 다른 보호 장치와 함께 사용할 때,단속 스위치는 격리 및 보호 장치를 제공함으로써 전기 시스템의 전반적인 안전과 신뢰성에 기여합니다..
GW9-10 시리즈 격리 스위치가 진공 회로 차단기와 함께 사용할 수있을 때 사용의 이중 효과
특징:
1. ZW8-12 야외 고전압 AC 진공 회로 차단기는 대기 및 에포시 樹脂 복합 단열을 위해 설계된 내부 단열로 오염 방지 능력을 향상시킵니다.이 단열 시스템 은 환경 오염물질 로부터 차단기 를 보호하는 데 도움 이 된다, 오염되거나 열악한 야외 조건에서도 안정적인 작동을 보장합니다.
2ZW8-12 회로 차단기는 미사일 에너지 저장 작동 장치가 장착되어 있습니다. 이 메커니즘은 저장된 에너지를 사용하여 회로 차단기를 효율적으로 작동시킵니다.신속하고 신뢰할 수 있는 전환 작업을 가능하게 합니다.미사일 에너지 저장 메커니즘은 전체적인 성능과 신뢰성을 향상시킵니다.
3. ZW8-12 회로 차단기는 외부 PT (전력 변압기) 와 함께 일면 (왼쪽) 또는 양면 분리 스위치로 구성 할 수 있습니다.이 유연성은 특정 시스템 요구 사항에 따라 다양한 설치 옵션을 허용합니다.일면 또는 양면 분리 스위치는 전력 시스템에서 단류기를 쉽게 분리 할 수 있으며 외부 PT는 정확한 전압 측정 및 모니터링을 촉진합니다.
위치:
야외 진공 회로 차단기와 야외 고전압 단절 격리기의 관계는 전기 시스템에서의 상호 보완적인 역할에 있습니다.
회로 중단: 진공 회로 차단기는 정상적인 작동 중 또는 고장 발생 시 전기 회로를 중단하는 데 책임이 있습니다.그것은 현재 흐름을 끊는 주요 수단으로 작용반대로, 단절 격리기는 유지 보수 또는 수리 작업 중에 전원 공급원으로부터 회로를 격리하는 데 사용됩니다.그것은 물리적으로 회로를 열어서 안전의 추가 계층을 제공합니다.
조정: 고전압 전력 시스템 에서 진공 회로 차단기 와 단절 단절기 는 종종 협력 하기 위해 조정 됩니다.회로 차단기는 오류를 감지하고 현재 흐름을 중단하기 위해 트리핑에 책임이, 단절 격리기는 회로를 물리적으로 격리하고 단절의 가시적인 표시를 제공하기 위해 사용됩니다.
안전 및 유지보수: 단속 격리기는 유지보수 직원의 안전을 보장하는 데 중요한 역할을합니다. 전기 장비에 대한 유지보수 작업이 수행되기 전에,단절 격리기는 회로를 열고 가시적인 공기 간격을 제공하도록 작동합니다.이 방식은 장비가 전력을 끊고 안전하게 작동 할 수 있도록 보장합니다. 반면 진공 차단기는 정상적인 작동과 장애의 경우 시스템을 보호합니다.
구조:
1진공 차단기: 진공 차단기는 회로 차단기의 심장입니다. 그것은 진공 방 안에 밀폐 된 고정 접촉과 이동 가능한 접촉으로 구성됩니다. 회로 차단기가 작동 할 때,접촉자는 분리되어 활을 만듭니다. 진공 차단기의 역할은 활을 끄고 전류의 신뢰할 수있는 중단을 제공하는 것입니다.
2작동 메커니즘: 회로 차단기는 접촉을 열고 닫는 작동 메커니즘을 갖추고 있습니다. 스프링 메커니즘과 같은 다양한 메커니즘을 사용할 수 있습니다.수압 장치또는 전자기 작동 메커니즘. 작동 메커니즘은 원활하고 신뢰할 수있는 차단기의 작동을 보장합니다.
3단열 장: 단열 장에는 단열 장이 설치되어 있으며, 습기, 먼지 및 오염 물질과 같은 외부 요인에 대한 보호를 제공합니다.장막은 일반적으로 요구되는 변압 강도 및 단열 특성을 유지하기 위해 고품질 단열 재료로 만들어집니다..
4제어 및 보호 시스템: ZW8-12 회로 차단기는 작동을 모니터링하고 제어하기위한 제어 및 보호 시스템을 통합합니다. 이 시스템은 다양한 센서, 릴레,이상 상태를 감지하는 제어장치, 신호 입력을 제공하고 차단기의 열 또는 닫기를 시작합니다.
5연결 단말기: 차단기에는 입력 및 출력 전기 연결을위한 연결 단말기가 있습니다. 이러한 단말기는 전력 케이블 또는 버스 바를 연결 할 수 있습니다.전류의 흐름을 차단기를 통해 가능하게 하는.
6보조 및 제어 부품: 보조 스위치와 제어 부품은 기능성을 향상시키기 위해 추가 보조 및 제어 부품이 존재 할 수 있습니다.전압 변압기, 전류 변압기 및 전기 매개 변수를 모니터링, 측정 및 제어하는 데 필요한 기타 액세서리.
장점:
1이 장치는 CT23형 스프링 에너지 저장 작동 장치로 장착되어 있습니다. 에너지 저장, 열 및 닫는 것은 모터 또는 수동으로 달성 할 수 있습니다.
2. ZW8-12G는 ZW8-12 브레이커와 분리 장치로 구성되어 있으며, 결합 브레이커라고 불리며, 섹셔널라이저로 사용될 수 있습니다.
3- 브레이커의 구조는 탱크에 조립 된 3단계, 금속 탱크에 둘러싸인 3단계 진공 활 끄는 챔버, SMC로 구성된 단계와 단계 사이의 단열 물질입니다.
4신뢰성 있는 성능과 고 단열 강도
적용:
1전력 분배: 야외 진공 회로 차단기는 전력 분배 시스템에서 전력 분배 트랜스포머, 피더 및 기타 장비를 전환 및 보호하는 데 널리 사용됩니다.보통 야외 기둥 에 설치 됩니다, 서브 스테이션, 그리고 스위치 장비.
2공용용 에너지 규모 재생 에너지: 외부 진공 차단기는 풍력 및 태양광 공원과 같은 공용용 에너지 규모 재생 에너지 프로젝트에 사용되며 인버터 및 기타 장비를 전환하고 보호합니다..
3철도 시스템: 외부 진공 차단기는 신호 시스템 및 철도 인프라와 같은 철도 시스템에서 전기 장비를 전환하고 보호하는 데 사용됩니다.
4광산 작업: 야외 진공 차단기는 광산 작업에서 열악한 야외 환경에서 전기 장비를 전환하고 보호하는 데 사용됩니다.
5석유 및 가스 산업: 야외 진공 회로 차단기는 석유 및 가스 산업에서 펌프, 압축기 및 파이프 라인 등의 전기 장비를 전환하고 보호하는 데 사용됩니다.
기술 파라미터:
ZW8-12
| 시리즈 번호 | 매개 변수 | 단위 | 데이터 | ||||||||
| 1 | 정량 전압 | kV | 12 | ||||||||
| 2 | 이름용 단열 수준 | 1분 산업 주파수 저항 전압 | 건조 테스트 | 42 | |||||||
| 습기 테스트 | 34 | ||||||||||
| 번개 돌풍 저항 전압 (피크) | 75 | ||||||||||
| 3 | 가속 전류 | A | 630 | ||||||||
| 4 | 가시 단절 전류 | kA | 20 | ||||||||
| 5 | 가시 단절 전류 시간 | 시간 | 30 | ||||||||
| 6 | 가시 단절 스위치 전류 (피크) | kA | 50 | ||||||||
| 7 | 역류의 정점 | 50 | |||||||||
| 8 | 가명 단시간 저항 전류 | 20 | |||||||||
| 9 | 가시 단절 기간 | S | 4 | ||||||||
| 10 | 휴식 시간 (분립 흥분 분리) |
최대 작동 전압 | ms | 15-50 | |||||||
| 가등식 작동 전압 | 30-60 | ||||||||||
| 최소 작동 전압 | |||||||||||
| 11 | 폐업 시간 | 25~50 | |||||||||
| 12 | 완전 단절 시간 | ≤100 | |||||||||
| 13 | 활 연소 시간 | ≤20 | |||||||||
| 14 | 기계적 수명 | 시간 | 10000 | ||||||||
| 15 | 닫기 기능 | J | 70 | ||||||||
| 16 | 에너지 저장 모터의 명소 입력 전력 | W | < 250 | ||||||||
| 17 | 가시 작동 전압/ 가시 보조 회로 전압 | V | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | 등급 전압에서 에너지 저장 시간 | S | <10 | ||||||||
| 19 | 초전류 분리장치 | 가속 전류 | A | 5 | |||||||
| 분리 전류의 정확성 | % | ±10 | |||||||||
GW9-10
| 시리즈 번호 | 매개 변수 | 단위 | 데이터 | |||||||||
| 1 | 가등전압 | kV | 12 | |||||||||
| 2 | 가속 전류 | 모델 번호 | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s 단시간 저항 전류 | 모델 번호 | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | 등급 단열 수준 | 번개 파동 저항 전압 (피크) | 극지대 - 지구 (긍정적, 부정적) |
kV | 75 | |||||||
| 횡단파괴 (긍정적, 부정적) |
85 | |||||||||||
| 산업용 주파수 저항 전압 1분) (효율적 가치) |
건조 테스트/습기 테스트 | 극지대 - 지구 | 42 (건조) 34 (습기) |
|||||||||
| 횡단파괴 | 48 (건조) | |||||||||||
| 48 (건조) | ||||||||||||
| 48 (건조) 40 (습기) |
||||||||||||
| 5 | 주 회로 저항 | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | 기계적 수명 시간 | 시간 | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
