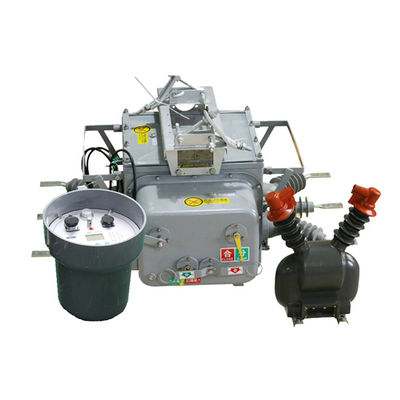

630A 강력한 자동 진공 회로 차단기 180kg AC 50Hz 산업용 전기 장비 경계 회로 차단기
제품 설명:
ZW20-12 ((F) 자동 진공 차단기는 주로 시골 및 도시 10kV 야외 유통 네트워크에서 사용하기 위해 설계된 3단계 AC 50Hz 야외 고전압 스위치 장치의 일종입니다.그것은 로드 전류를 처리하는 데 사용됩니다, 과부하 전류, 단장 전류, 그리고 비슷한 시나리오.
회로 차단기는 작동 메커니즘, 전도 회로, 단열 시스템, 밀폐 요소,그리고 껍질이 구성 요소는 효율적이고 안전한 차단기의 작동을 보장하기 위해 함께 작동합니다.
또한 ZW20-12 ((F) 브레이커는 다양한 유통 자동화 응용 프로그램을 지원하는 지능형 원격 단말기가 장착되어 있으며 향상된 제어 및 모니터링 기능을 제공합니다..
또한 ZW20-12 ((Z) 라는 다른 변종이 있습니다. 그것은 외부 지능형 고전압 AC 진정한 공기 차단기입니다. 그것은 GSM 짧은 메시지 기능을 통합합니다.문자 메시지를 통한 통신을 가능하게 하는.
또한, ZW20-12 ((F) 브레이커는 나열 스위치 컨트롤러와 결합하여 야외 나열 고전압 AC 진정한 공기 브레이커 시스템을 형성 할 수 있습니다.이 조합은 기능 및 서킷 브레이커의 다재다능성을 향상, 보다 포괄적 인 제어 및 보호 기능을 제공합니다.
컨트롤러의 특징:
1회로 차단기 시스템은 485/232 통신 인터페이스로 장착 될 수 있으며 외부 장치와 편리한 통신과 데이터 교환을 허용합니다.광섬유 또는 무선 통신 기술을 사용하여 장거리 모니터링을 달성 할 수 있습니다.이러한 통신 옵션은 원격 위치에서 서킷 브레이커 시스템을 효율적으로 모니터링하고 제어 할 수 있습니다.
2영구 결함 경우, 차단기 시스템은 자동으로 작동 기능에 가속을 활성화합니다. 이 기능은 스위치의 신속하고 효과적인 작동을 보장합니다.오류로 인한 추가 손해 또는 위험을 방지하는 데 도움이 됩니다..
3.회로 차단기 시스템은 원격 제어 및 가속에서 트립 능력으로 수동 재 잠금을 지원합니다. 또한 재 잠금 융합 기능이 포함되어 있습니다.사용자가 수리 후 라인에 전력을 복원하지만 지식 칼 스위치를 제거하는 것을 잊으면, 시스템은 안전 예방 조치로 자동으로 가속됩니다.
4다시 닫는 지연 시간은 다시 닫는 세 번의 시도에 모두 조정 할 수 있습니다.이 유연성은 특정 시스템 요구 사항 또는 운영 조건에 따라 사용자 정의를 허용합니다.
5.회로 차단기 시스템의 시작/다시 닫는 회로는 잘못된 동작을 방지하도록 설계되어 있습니다.이 설계는 시스템이 불필요한 또는 잘못된 트리핑 또는 다시 닫는 동작의 발생을 최소화하는 동시에 실제 오류 또는 이상에 정확하게 반응하도록 보장합니다.또한 시스템의 전반적인 안전성과 신뢰성을 향상시키기 위해 반 재 폐쇄 기능을 통합합니다.
6제로 시퀀스 전류를 측정하는 시스템의 능력은 보호 구역 내에서 발생하는 오류와 구역 밖에서 발생하는 오류를 구별 할 수 있습니다.이 차별화 는 오류 의 정확한 위치 를 확인 하는 데 도움 이 되고 오류 격리 및 시스템 보호 를 위해 적절한 조치 를 취 할 수 있게 한다..
7원격 제어 단속 장치의 시작/재 닫기 기능은 잘못된 동작을 방지하기 위해 설계되었습니다. 이것은 잘못된 동작을 방지하기 위해 설계되었습니다.이 설계는 원격 명령어 가 정확 하고 신뢰성 있게 실행 될 수 있도록 합니다., 시스템 안전이나 안정성을 손상시킬 수 있는 잘못된 또는 의도하지 않은 작업의 위험을 줄입니다.
특징:
1 강한 퇴색 방지 능력, 높은 온도 및 낮은 온도 강도에 대한 높은 저항력, 연소 및 폭발의 위험이 없습니다.
2 완전히 폐쇄 된 구조, SF6 가스로 채워진 상자, 좋은 밀폐, 고 온도 및 습기 지역에 적합합니다.
3 내장 CT, 정보 분석을 위한 지능형 제어 장치의 출력 전류와 비율을 조정 할 수 있습니다, 연결 단말기가 해당 단말기로 연결됩니다.
4 작동 메커니즘은 새롭고 간단하고 크기가 작고 가볍고 안전하고 신뢰할 수 있습니다.
5 그 껍질 은 "에너지 저장소", "점", "연합" 상태 를 뚜렷 히 나타낸다.
구조:
1마이크로 컴퓨터 기반 릴레 보호 및 모니터링 장치는 차단기 시스템의 제어 장치로 사용됩니다.그것은 정확하고 효율적인 릴레 보호 및 모니터링 기능을 제공하기 위해 첨단 마이크로 컴퓨터 기술을 활용.
2. 컨트롤러는 다양한 환경 조건에 견딜 수 있도록 강력한 기상 저항성을 가지고 설계되었습니다. 그것은 또한 응축에 대한 보호 장치가 갖추어져 있습니다.습한 환경에서도 안정적인 작동을 보장합니다..
3안전하고 신뢰할 수 있는 연결을 위해 제어기는 항공 연결 장치를 사용하여 스위치 몸과 연결됩니다. 이러한 연결 장치는 높은 수준의 안정성과 내구성을 제공합니다.컨트롤러와 스위치 사이의 적절한 통신과 기능을 보장합니다..
4제어기는 연결 신뢰성이 뛰어나고 신호 손실 또는 장애 위험을 최소화하며 높은 수준의 보호 수준을 유지합니다.릴레이 보호 및 모니터링 시스템의 무결성과 정확성 확보.
환경 조건:
1 주변 공기 온도: -40 °C ~ + 70 °C
2 고도: 최대 3000m
3 주변 공기는 먼지, 연소, 부식 가스, 증기 또는 소금 스프레이로 오염될 수 있습니다. 오염 수준: IV급:
4 바람 속도는 34m / s를 초과하지 않습니다 (실린더 표면에 700 Pa에 해당합니다);
5 스위치장치 및 제어장치 외부로부터의 진동이나 지상 움직임은 무시할 수 있습니다.
2차 시스템에서 유도된 전자기 간섭의 진폭은 1.6kV를 초과하지 않습니다.
기술 매개 변수:
| 시리즈 번호 | 매개 변수 | 단위 | 데이터 | ||||||||
| 1 | 정량 전압 | kV | 12 | ||||||||
| 2 | 분쇄의 단열 수준 | 작업 주파수 ((건조 테스트/건조 테스트) | 48 | ||||||||
| 번개 충격 전압 테스트 (피크) | 85 | ||||||||||
| 3 | 지상/단계에서단계로 격리 수준 | 작업 주파수 | 건조 테스트 | 42 | |||||||
| 습기 테스트 | 34 | ||||||||||
| 번개 충격 전압 테스트 (피크) | 75 | ||||||||||
| 4 | 가속 전류 | A | 630, 1250 | ||||||||
| 5 | 가시 단절 전류 | kA | 16, 20, 25 | ||||||||
| 6 | 가시 단류 정전 정전 시간 | 시간 | 30 | ||||||||
| 7 | 단시간 저항 전류 등급 | kA | 16, 20, 25 | ||||||||
| 8 | 가시 단절 기간 | S | 4 | ||||||||
| 9 | 가시 단절 닫기 전류 (피크) | kA | 40, 50, 63 | ||||||||
| 10 | 역류의 정점 | kA | 40, 50, 63 | ||||||||
| 11 | 기계적 수명 | 시간 | 1000 이상 | ||||||||
| 12 | 열용 전류 | 10000 | |||||||||
| 13 | 순중량 | 1kg | 180 | ||||||||
컨트롤러의 기술 파라미터:
| 시리즈 번호 | 매개 변수 | 데이터 | ||||||||
| 1 | 워크 입력 전압 | AC220V | ||||||||
| 2 | 입력 작업 주파수 | 50Hz | ||||||||
| 3 | 입력 전압의 허용 전압 변동 범위 | ±20% | ||||||||
| 4 | 장치의 총 전력 소비량 | <10W | ||||||||
| 5 | 패스 입력 전류의 샘플링 값 | 60-600A | ||||||||
| 6 | 저전압 작동 기준 | 10~140V | ||||||||
| 7 | 입력 전력 값의 허용 샘플링 오류 | ± 5% | ||||||||
| 8 | 초전류 보호 지연 시간 값 | 0.1-0.3s | ||||||||
| 9 | 0계열 전류의 설정 값 | 0.2-6A | ||||||||
| 10 | 토착 행동 지연 시간 | 0~1200 | ||||||||
