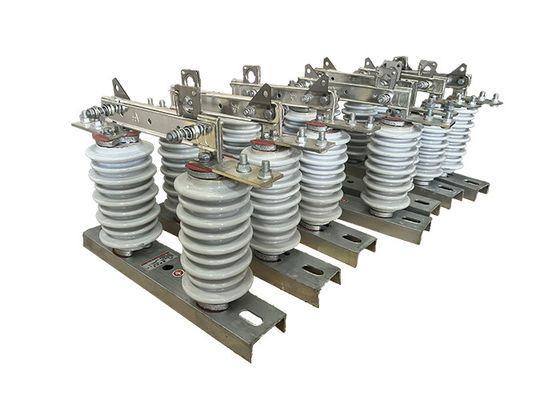

630A 산업용 고전압 격리 장치 스위치
제품 설명:
고전압 격리 스위치 (High Voltage Isolator Switch) 는 유지 보수, 수리 또는 비상 용도로 전기 유통선을 격리하고 연결하는 데 사용되는 휴대용 장치의 일종이다.다양한 용도로 사용할 수 있는 다재다능한 도구입니다, 상공 유통선, 변속소 및 산업 시설을 포함합니다.
고전압 격리 스위치는 한 사람이 작동하도록 설계되어 사용과 조작이 용이합니다.전기 장비에 도달하도록 확장 할 수 있습니다., 그리고 교환 가능한 부착 장치의 집합, 사용자가 스위치와 지상 라인 등의 다양한 작업을 수행 할 수 있습니다.
격리 스위치는 전기 회로에서 가시적인 중단을 제공하도록 설계되어 전력 장치와 우연한 접촉으로부터 보호합니다.또한 환경 상태 에서도 견딜 수 있도록 설계 되었습니다, 강한 바람, 비, 눈과 같은, 그것은 야외 환경에서 사용하기에 적합합니다.
구조:
1.포르셀라인 단열체: 단열체 는 단열기의 주요 구성 요소이며 일반적으로 고강성 포르셀라인으로 만들어집니다.그것은 선도자와 지지 구조 사이의 전기 절연을 제공하기 위해 설계되었습니다., 그리고 원하는 모양과 크기로 만들어집니다.
2금속 끝 장착장치: 금속 끝 장착장치는 단열체에 고정되어 단열기를 전도기와 지지 구조에 연결하는 방법을 제공합니다.보통 은 진열 된 강철 이나 다른 부식 저항성 물질 으로 만들어집니다., 그리고 설치가 용이하기 위해 틈이나 볼과 소켓 관절과 같은 특수 기능으로 설계될 수 있습니다.
3밀폐 화합물: 밀폐 화합물은 단열체와 금속 끝 장착 장치 사이의 결합을 밀폐하기 위해 사용되며, 습기와 오염 물질이 단열기의 내부로 들어가는 것을 방지합니다.
4하드웨어: 볼트, 견과류 및 휠러와 같은 하드웨어는 금속 끝 피팅을 단열체 및 지원 구조에 고정하는 데 사용됩니다.
부착 캡: 부착 캡은 금속 끝 부착 장치를 부식 및 손상으로부터 보호하기 위해 사용되며 플라스틱 또는 다른 재료로 만들어질 수 있습니다.
5추가 기능: 특정 응용 프로그램에 따라, 폼 고전압 전기 격리기는 격리 장벽, 아크 낙하구,그리고 지구 스위치 그들의 성능과 안전을 향상.
적용:
1 서브 스테이션 격리: 서브 스테이션에서는 고전압 단속 스위치가 트랜스포머, 서킷 브레이커 및 기타 장비를 유지 보수 또는 수리를 위해 전력 시스템에서 단속하는 데 사용됩니다.
2 송전선 격리: 고전압 단속 스위치는 유지 보수, 수리 또는 비상 상황 중 전력 흐름을 막기 위해 고전압 송전선의 구간을 격리하는 데 사용됩니다..
3 콘덴시터 뱅크 스위칭: 콘덴시터 뱅크가 있는 전력 시스템에서는 고전압 단속 스위치를 사용하여 콘덴시터 뱅크를 유지 보수 또는 수리를 위해 전력 시스템에서 분리합니다.
4 부하 분출: 과부하 또는 다른 비상 상황에서는 전력 시스템의 특정 섹션을 분리하여 고전압 단속 스위치를 사용하여 부하를 분출 할 수 있습니다.
5 결함 격리: 고전압 단속 스위치는 장비의 손상을 방지하고 전력 공급의 연속성을 보장하기 위해 전력 시스템의 결함 섹션을 격리하는 데 사용됩니다.
작업:
1 준비: 스위치 를 작동 시키기 전 에 전기적 위험 을 방지 하기 위해 회로 를 비전력화 하고 적절 하게 땅 으로 연결 해야 한다.스위치는 손상 또는 마모의 징후를 검사해야합니다.
2 스위치 닫기: 스위치를 닫기 위해, 조작자는 수동 또는 원격으로 스위치 손잡이 또는 제어 레버를 닫힌 위치로 이동합니다. 이것은 회로를 전원 소스로 연결합니다.전류가 회로로 흐를 수 있도록.
3 스위치를 열기: 스위치를 열기 위해, 조작자는 수동 또는 원격으로 스위치 손잡이 또는 제어 레버를 개방 상태로 이동합니다. 이것은 전원 소스에서 회로를 분리합니다.전류의 흐름을 중단.
4 활 관리: 스위치가 열리면 접촉자 사이에 전기 활이 발생할 수 있으며, 이는 위험하며 스위치를 손상시킬 수 있습니다.스위치에는 아크 스파우트 또는 블로아웃 스필과 같은 장치가 장착될 수 있습니다..
5 안전성: 고전압 단속 스위치 사용자들은 전기적 위험을 방지하기 위해 적절한 안전 절차를 준수해야 합니다.로크아웃/태그아웃 절차를 따라.
기술 매개 변수:
| 시리즈 번호 | 매개 변수 | 단위 | 데이터 | |||||||||
| 1 | 가등전압 | kV | 12 | |||||||||
| 2 | 가속 전류 | 모델 번호 | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s 단시간 저항 전류 | 모델 번호 | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | 등급 단열 수준 | 번개 파동 저항 전압 (피크) | 극지대 - 지구 (긍정적, 부정적) |
kV | 75 | |||||||
| 횡단파괴 (긍정적, 부정적) |
85 | |||||||||||
| 산업용 주파수 저항 전압 1분) (효율적 가치) |
건조 테스트/습기 테스트 | 극지대 - 지구 | 42 (건조) 34 (습기) |
|||||||||
| 횡단파괴 | 48 (건조) | |||||||||||
| 48 (건조) | ||||||||||||
| 48 (건조) 40 (습기) |
||||||||||||
| 5 | 주 회로 저항 | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | 기계적 수명 시간 | 시간 | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
