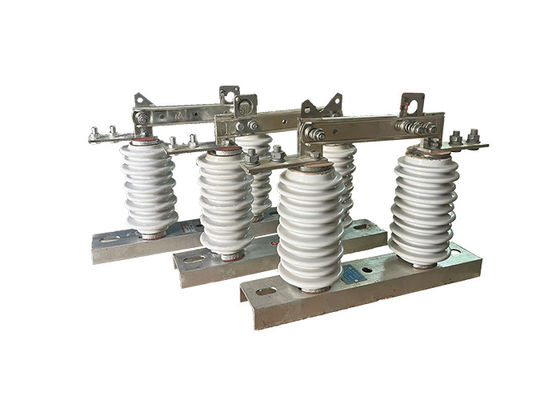

과부하 고전압 격리 장치 스위치 갈고리 단속 스위치 전기 작동 산업 서브 스테이션 사용

과부하 고전압 격리 장치 스위치 갈고리 단속 스위치 전기 작동 산업 서브 스테이션 사용

제품 설명:

고전압 격리 스위치는 일반적으로 고전압 전송 및 유통 시스템에서 유지 보수 또는 수리 작업을 위해 네트워크의 섹션을 격리하는 데 사용됩니다.또한 전기적 위험 에서 노동자 를 보호하기 위한 안전 장치 로 사용 됩니다, 예를 들어 시스템의 살아있는 부분과 우연한 접촉.

그들은 높은 전압과 전류를 처리하도록 설계되었으며, 그들은 종종 극한 온도, 바람과 같은 열악한 환경 조건에 노출되는 야외 장소에 설치됩니다.,비, 먼지. 따라서, 그들은 이러한 조건에 견딜 수 있도록 만들어졌으며 종종 강철이나 알루미늄과 같은 내구성 있는 재료로 만들어집니다.

고전압 격리 스위치는 특정 응용 프로그램 및 요구 사항에 따라 다양한 유형과 구성으로 제공됩니다. 예를 들어 일부 격리 스위치는 실내 사용에 설계되었습니다.다른 것들은 야외 사용에 적합합니다.어떤 것들은 수동으로 작동하도록 설계되어 있고 다른 것들은 자동화되어 원격으로 작동할 수 있습니다.

격리 스위치는 원자회로 격리 기능 외에도 다른 중요한 특징을 가지고 있습니다. 예를 들어 상태의 시각적 표시를 제공하는 것 (열린 또는 닫힌)그리고 단열기가 열려있을 때 회로가 전원을 공급하지 않도록 보장합니다.

적용

1전력망: 상위 고전압 수직 격리 스위치는 유지 보수 또는 수리를 위해 전송 라인의 구간을 격리하는 데 사용되는 전력망의 중요한 구성 요소입니다.이것은 전력망이 계속 작동하고 신뢰할 수 있도록 돕습니다.유지보수 또는 수리 작업 중에도

2전기 서브 스테이션: 상위 고전압 수직 격리 스위치 또한 전기 서브 스테이션에서 일반적으로 사용됩니다.개별 트랜스포머 또는 유지 보수 또는 수리를 위한 다른 장비를 분리하는 데 사용되는 경우이것은 유지 보수 또는 수리 작업 중에도 서브 스테이션이 운영되고 신뢰할 수 있도록 보장합니다.

3재생 에너지 시스템: 상부 고전압 수직 격리 스위치는 풍력 발전소와 태양광 발전소와 같은 재생 에너지 시스템에도 사용됩니다.유지보수 또는 수리를 위해 송전선의 구간을 격리하기 위해이것은 유지 보수 또는 수리 활동 중에도 재생 에너지 시스템이 작동하고 신뢰할 수 있도록 보장합니다.

작업:

고전압 격리 스위치는 통도 부분과 기판을 분리하여 일체 단열기를 사용하여 정상적인 작동 단열 거리를 보장하고 선도 부분, 단열기를 고정합니다.그리고 기본은 통합 스위치 장치로. 열기 상태에서 정상 작동 전압을 견딜 수 있는 가시적인 틈과 적절한 단열 거리가 있습니다. 닫기 상태에서정상 작동 전류와 단회로 결함 전류를 안정적으로 운반 할 수 있습니다.전구 소멸 장치가 있기 때문에 전압이 있지만 부하가 없는 회로를 전환하는 데만 사용할 수 있습니다.열기 및 닫기 작업은 격리 갈고리를 사용하여 인터클로크의 둥근 구멍을 당기거나 밀어내는 방식으로 수행됩니다., 동적 횡단 횡단 횡단 횡단 횡단 횡단 횡단 횡단

상태:

1최대 설치 고도는 1000m를 초과해서는 안됩니다.
2주변 공기의 온도는 +40'C를 넘지 않아야 하며, 일반 지역에서는 -30'C 이하로 떨어지지 않아야 합니다.
3바람의 압력은 70Pa를 초과해서는 안되며, 이는 34m/s의 바람 속도에 해당합니다.
4격리기는 최대 8도 지진을 견딜 수 있어야 합니다.
5격리기는 빈번한 격렬한 진동이 없는 곳에 설치되어야 합니다.
6일반 유형의 격리 장치의 경우 가스, 연소, 화학적 퇴적, 소금 스프레이 안개, 먼지,그리고 다른 폭발성 및 부식성 물질로 고립 장치의 단열 및 전도 능력을 심각하게 손상시킬 수 있습니다..
7오염 방지형 격리장치는 매우 더러운 유도구역에 사용하기에 적합하지만 폭발성 또는 화재 발생 물질이있는 부위에 설치되어서는 안됩니다.

기술 매개 변수:
