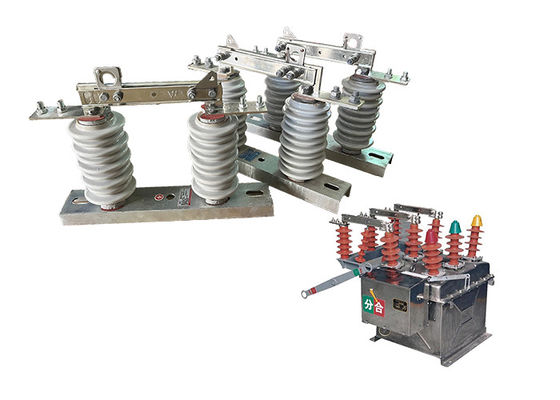

630 Amp 고전압 격리 스위치 Vcb 오버헤드 단속 스위치 진공 회로 차단기와 연동

630 Amp 고전압 격리 스위치 Vcb 오버헤드 단속 스위치 진공 회로 차단기와 연동

제품 설명:

고전압 격리 스위치 (high-voltage isolator switch) 는 단절 스위치 또는 격리 스위치로도 알려져 있으며, 전기 회로의 부분을 전원 원으로부터 단절하거나 격리하도록 특별히 설계되었습니다.회로에서 물리적인 휴식을 제공합니다, 유지보수 직원이 전기 충격 위험 없이 안전하게 장비를 작동 할 수 있도록합니다. 단속 격리기는 차단기와 같은 활 끄는 기능을 제공하지 않습니다.
고전압 전력 시스템에서 고전압 격리 스위치와 진공 회로 차단기는 종종 함께 작동하도록 조정됩니다.회로 차단기는 오류를 감지하고 현재 흐름을 중단하기 위해 트리핑에 책임이, 단절 격리기는 회로를 물리적으로 격리하고 단절의 가시적인 표시를 제공하기 위해 사용됩니다.
고전압 격리 스위치는 유지보수 직원의 안전을 보장하는 데 중요한 역할을 합니다. 전기 장비에 대한 유지보수 작업이 수행되기 전에,단절 격리기는 회로를 열고 가시적인 공기 간격을 제공하도록 작동합니다.이것은 장비가 전력을 제거하고 안전하게 작동 할 수 있음을 보장합니다.

특징:

1고전압 등급: 고전압 격리 스위치는 일반적으로 수천 볼트에서 수십만 볼트까지의 높은 전압 수준에 견딜 수 있도록 설계되었습니다.

2견고한 구조: 고전압 격리 스위치는 일반적으로 포르셀린 또는 폴리머와 같은 전기 활, 진화 및 다른 형태의 손상에 매우 내성이있는 재료로 만들어집니다..

3. 아크 스파이트: 많은 고전압 격리 스위치는 전기 활로 인해 발생하는 열을 분산시키고 스위치에 손상을 방지하는 데 도움이되는 아크 스파이트로 설계되었습니다.

4지상 스위치: 일부 고전압 격리 스위치에는 지상 스위치가 장착되어 있으며, 이는 회로의 격리된 섹션을 지상화함으로써 추가 수준의 안전성을 제공합니다.

5잠금 메커니즘: 유지보수 작업 중에 스위치가 실수로 닫히는 것을 방지하기 위해많은 고전압 격리 스위치에는 모든 안전 절차가 준수 될 때까지 스위치가 닫히지 않도록 하는 잠금 메커니즘이 장착되어 있습니다.

6시각 지표: 고전압 격리 스위치에는 또한 조명 또는 깃발과 같은 시각 지표가 포함 될 수 있습니다.스위치가 열린 상태인지 닫힌 상태인지 명확하게 표시하는.

적용:

1유지보수 및 수리: 고전압 격리 스위치는 일반적으로 유지보수 및 수리 활동을 위해 전기 유통 라인을 격리하고 지상하는 데 사용됩니다.유지보수 직원이 전기 충격 위험 없이 전력 공급 장비에서 안전하게 작업 할 수 있도록 합니다..

2비상 대응: 고전압 격리 스위치는 전력 중단이나 자연 재해와 같은 비상 상황에서 사용할 수 있습니다.전기 배급 라인을 고립하고 지상화하고 안전하게 전력을 복원하기 위해.

3. 스위칭 작업: 고전압 격리 스위치는 스위치를 열거나 닫을 수 있으며 전기 유통 선의 다른 스위칭 작업을 수행 할 수 있습니다.

작업:

1고전압 격리 스위치가 닫힌 위치에있을 때 격리 장치의 접촉자는 서로 접촉하여 전류가 회로를 통해 흐르게합니다.HV 전기 격리기는 수동 또는 원격 조작으로 격리기를 닫습니다, HV 전기 격리 장치의 종류에 따라

2전력 시스템의 일부를 격리하려면 고전압 격리 스위치를 열어야 합니다.이것은 일반적으로 수동 또는 원격으로 단절기를 작동하여 접촉자를 분리하고 회로를 통해 전류의 흐름을 중단하여 수행됩니다..

3HV 전기 격리 장치가 열리면 격리 장치에 연결된 전력 시스템의 부분은 나머지 시스템에서 격리됩니다.이 고립 된 회로에서 유지 보수 또는 수리 작업을 안전하게 수행 할 수 있습니다.

4유지보수 또는 수리 작업이 완료되면 고전압 격리 스위치를 닫아 격리 된 회로에 전력을 복원 할 수 있습니다.이것은 수동 또는 원격으로 단절기를 작동하여 접촉자를 연결하고 회로를 통해 전류의 흐름을 복원하여 수행됩니다..

상태:

1최대 설치 고도는 1000m를 초과해서는 안됩니다.

2주변 공기의 온도는 +40'C를 넘지 않아야 하며, 일반 지역에서는 -30'C 이하로 떨어지지 않아야 합니다.

3바람의 압력은 70Pa를 초과해서는 안되며, 이는 34m/s의 바람 속도에 해당합니다.

4격리기는 최대 8도 지진을 견딜 수 있어야 합니다.

5격리기는 빈번한 격렬한 진동이 없는 곳에 설치되어야 합니다.

6일반 유형의 격리 장치의 경우 가스, 연소, 화학적 퇴적, 소금 스프레이 안개, 먼지,그리고 다른 폭발성 및 부식성 물질로 고립 장치의 단열 및 전도 능력을 심각하게 손상시킬 수 있습니다..

7오염 방지형 격리장치는 매우 더러운 유도구역에 사용하기에 적합하지만 폭발성 또는 화재 발생 물질이있는 부위에 설치되어서는 안됩니다.

기술 매개 변수:
