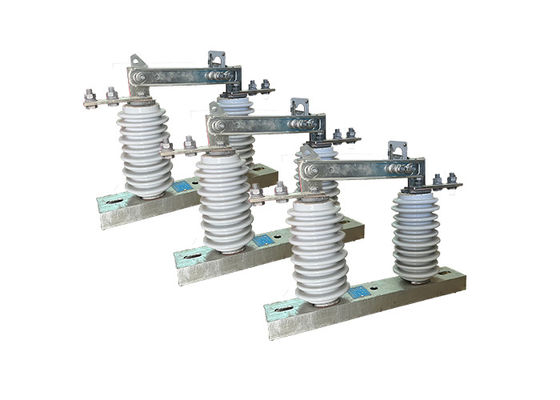

산업 회색 고전압 단일 단계 격리 스위치 유지보수 GW9-10/630A 갈고리 작동 스위치

산업 회색 고전압 단일 단계 격리 스위치 유지보수 GW9-10/630A 갈고리 작동 스위치

제품 설명:

고전압 격리 스위치 (high-voltage isolator switch) 는 단절 스위치 또는 격리 스위치로도 알려져 있으며, 고전압 전력 시스템의 필수 구성 요소입니다.전기 회로의 특정 섹션을 전원 소스에서 분리하거나 격리하는 목적을 수행합니다..

고전압 격리 스위치의 주요 기능은 전기 회로를 물리적으로 끊어 장비와 전원 공급원을 분리하는 것입니다.이 단속 및 격리 유지 보수 직원이 전기 충격을 위험없이 장비에서 안전하게 작업 할 수 있습니다.

진공 회로 차단기와 달리 고전압 격리 스위치는 활 끄는 기능을 제공하지 않습니다.회로 전환 또는 고장 상태에서 발생할 수 있는 전기 활을 중단하거나 끄는 데 설계되지 않습니다..

고전압 전력 시스템에서 고전압 격리 스위치는 종종 진공 회로 차단기와 조정됩니다.회로 차단기는 오류를 감지하고 현재 흐름을 중단하기 위해 트리핑에 책임이, 단절 격리기가 작동하는 동안 회로를 물리적으로 격리하고 시각적으로 단절을 표시합니다.

고전압 격리 스위치는 유지 보수 직원의 안전을 보장하는 데 중요한 역할을 합니다. 전기 장비에 대한 유지 보수 작업이 수행되기 전에,단절 격리기는 회로를 열고 가시적인 공기 격차를 생성하도록 작동합니다.이 작업은 장비가 비전력화되고 유지보수 작업에 안전하다는 것을 확인합니다.

특징:

1고전압 등급: 고전압 격리 스위치는 일반적으로 수천 볼트에서 수십만 볼트까지의 높은 전압 수준을 견딜 수 있도록 설계되었습니다.

2견고한 구조: 고전압 격리 스위치는 일반적으로 포르셀린 또는 폴리머와 같은 전기 활, 부식 및 다른 형태의 손상에 매우 내성이있는 재료로 만들어집니다..

3. 아크 스파이트: 많은 고전압 격리 스위치는 전기 활로 인해 발생하는 열을 분산시키고 스위치에 손상을 방지하는 데 도움이되는 아크 스파이트로 설계되었습니다.

4지상 스위치: 일부 고전압 격리 스위치에는 지상 스위치가 장착되어 있으며, 이는 회로의 격리된 섹션을 지상화함으로써 추가 수준의 안전성을 제공합니다.

5잠금 메커니즘: 유지보수 작업 중에 스위치가 실수로 닫히는 것을 방지하기 위해많은 고전압 격리 스위치에는 모든 안전 절차가 준수 될 때까지 스위치가 닫히지 않도록 하는 잠금 메커니즘이 장착되어 있습니다.

6시각 지표: 고전압 격리 스위치에는 또한 조명 또는 깃발과 같은 시각 지표가 포함 될 수 있습니다.스위치가 열린 상태인지 닫힌 상태인지 명확하게 표시하는.

적용:

1고전압 단속 스위치는 전력 전송 및 유통 시스템의 필수 부품입니다.유지보수 또는 수리 작업을 위해 네트워크의 특정 섹션을 격리 할 수 있기 때문에또한 고장 또는 다른 비정상적인 상태의 경우 네트워크의 섹션을 격리하는 데 사용될 수 있습니다.

2이 스위치는 높은 전압과 전류를 처리하도록 설계되었으며 일반적으로 스테인리스 스틸, 알루미늄 또는 구리와 같은 내구적이고 견고한 재료로 구성됩니다.그 들 은 혹독 한 환경 조건 에 견딜 수 있도록 설계 되었습니다, 극한의 온도, 강한 바람, 강수 등.

3고전압 단속 스위치에는 공기 브레이크 스위치, 오일 침몰 스위치 및 가스 단열 스위치 등 여러 가지 유형이 있습니다. 공기 브레이크 스위치는 가장 일반적인 유형입니다.그리고 그들은 스위치를 열었을 때 물리적으로 분리되는 접촉 세트를 사용하여 작동 k기름 침몰 스위치는 일반적으로 고전압 응용 프로그램에서 사용되며 스위치가 열릴 때 활을 막기 위해 기름으로 채워집니다.가스 단열 스위치 는 스위치 접촉 을 단열 하기 위해 황 헥사 플루오라이드 가스를 사용 합니다, 더 작고 더 컴팩트한 스위치 디자인을 허용합니다.

4고전압 단속 스위치는 적절한 교육을 받은 자격을 갖춘 인력이 작동하고 유지 관리해야 합니다. 이러한 스위치와 작업할 때 안전 절차를 준수해야 합니다.적절한 개인 보호 장비의 사용 및 장비의 우연한 전원을 방지하기 위한 잠금/태그아웃 절차를 따르는 것고전압 단속 스위치의 정기적인 유지 및 테스트는 또한 정상적으로 작동하고 안전하게 사용할 수 있는지 확인하는 것이 중요합니다.

작업:

1HV 전기 격리기가 닫힌 위치에 있을 때 격리기의 접촉은 서로 접촉하여 전류가 회로를 통해 흐를 수 있습니다.HV 전기 격리기는 수동 또는 원격 조작으로 격리기를 닫습니다, HV 전기 격리 장치의 종류에 따라

2전력 시스템의 일부를 격리하려면 HV 전기 격리 장치를 열어야 합니다.이것은 일반적으로 접촉을 분리하고 회로를 통해 전류의 흐름을 중단 수동 또는 원격 작동을 통해 수행됩니다.

3HV 전기 격리 장치가 열리면 격리 장치에 연결된 전력 시스템의 부분은 나머지 시스템에서 격리됩니다.이 고립 된 회로에서 유지 보수 또는 수리 작업을 안전하게 수행 할 수 있습니다.

4유지보수 또는 수리 작업이 완료되면, HV 전기 격리기는 격리 된 회로에 전력을 복원하기 위해 닫을 수 있습니다.이것은 수동 또는 원격으로 단절기를 작동하여 접촉자를 연결하고 회로를 통해 전류의 흐름을 복원하여 수행됩니다..

안전 팁:

1항상 장갑, 안전 안경 및 불에 저항하는 옷과 같은 적절한 개인 보호 장비 (PPE) 를 착용하십시오.

스위치에 작업하기 전에 전원 공급 장치가 꺼지고 스위치가 제대로 연결되었는지 확인하십시오.

2스위치 작동을 위한 제조업체의 지침을 따르고 안전장치를 우회하거나 의도된 목적 이외의 용도로 스위치를 사용하지 마십시오.

3스위치에 작업 할 때, 전기 충격을 방지하기 위해 단열 된 도구와 장비를 사용하십시오.

4스위치의 전도성 부품을 만지지 말고 작동 중인 스위치에서 안전 거리를 유지하십시오.

5- 자격과 훈련을 받은 전문가가 아니면 스위치를 스스로 수리하거나 수정하려고 시도하지 마십시오.

6스위치 주위의 영역을 깨끗하고 작동을 방해 할 수있는 잔해가 없도록 유지하십시오.

7.회로적으로 스위치를 착용 또는 손상의 징후를 검사하고 가능한 한 빨리 손상 된 또는 착용 된 부품을 교체하십시오.

8오직 허가된 인원만이 스위치를 작동하거나 유지보수 할 수 있어야 합니다.

9비상사태에 있어서는 정해진 비상 절차를 따르고 즉시 전원을 끄십시오.

기술 매개 변수:
