제품 설명:

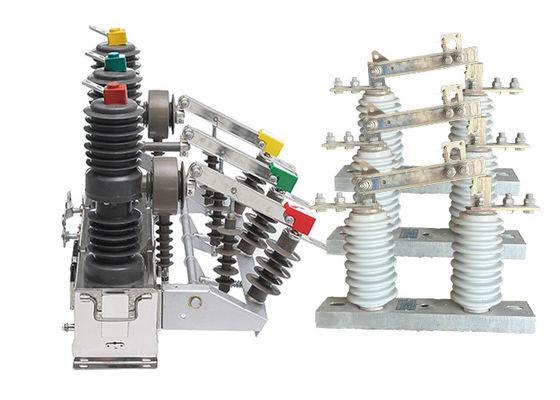

ZW32-12 ((F) 스톨 마운티드 서킷 브레이커 특히 야외 환경에 설계되었습니다. 그것은 다양한 열악한 기상 조건, 비, 습도,그리고 극한 온도이것은 외부 설비에서 안정적인 작동과 장수성을 보장합니다.

전자 시스템에서 부하 전류, 과부하 전류 및 단회로 전류를 효과적으로 끊고 닫을 수 있습니다. 신뢰할 수있는 중단 및 전환 작업을 제공합니다.전기시스템의 안전과 적절한 작동을 보장합니다..

서브 스테이션 외에도 ZW32-12 ((F) 폴 마운티드 서킷 브레이커는 산업 및 광업 기업에서 광범위한 응용 프로그램을 찾습니다.이 시설의 유통 시스템에서 신뢰할 수 있는 보호 및 통제를 제공합니다., 모터, 트랜스포머 및 기타 전기 장비의 과류 및 단전으로부터 보호합니다.이는 산업 및 광산에서 안정적이고 안전한 전력 공급을 유지하는 데 기여합니다..

그것은 특히 농촌 전력 네트워크의 빈번한 작업을 처리하도록 설계되었습니다. 그것은 전력 네트워크의 효율적인 세분화를 허용하는 섹션 스위치 역할을합니다. 컨트롤러가 장착되면,유통망 자동화를 가능하게 하고, 농촌 전력 시스템의 신뢰성과 효율성을 향상시킵니다.

컨트롤러를 설치하면 ZW32-12 ((F) 폴 마운트 서킷 브레이커는 전력 네트워크 작업에 원활하게 통합 할 수 있습니다. 원격 모니터링, 제어,그리고 유통망의 자동화, 시스템 성능을 최적화하고 효율적인 에너지 관리를 촉진합니다.

GW9-10 고전압 단속 스위치는 전력 전송 및 유통 시스템의 필수 부품입니다.유지보수 또는 수리 작업을 위해 네트워크의 특정 섹션을 격리 할 수 있기 때문에또한 고장 또는 다른 비정상적인 상태의 경우 네트워크의 섹션을 격리하는 데 사용될 수 있습니다.

이 스위치는 고전압과 전류를 처리하도록 설계되었으며 일반적으로 스테인리스 스틸, 알루미늄 또는 구리와 같은 내구적이고 견고한 재료로 구성됩니다.그 들 은 혹독 한 환경 조건 에 견딜 수 있도록 설계 되었습니다, 극한의 온도, 강한 바람, 강수 등.

고전압 단속 스위치에는 공기 브레이크 스위치, 오일 침몰 스위치 및 가스 단열 스위치 등 여러 가지 유형이 있습니다. 공기 브레이크 스위치는 가장 일반적인 유형입니다.그리고 그들은 스위치를 열었을 때 물리적으로 분리되는 접촉 세트를 사용하여 작동 k오일 잠긴 스위치는 일반적으로 고전압 응용 프로그램에서 사용되며 스위치가 열렸을 때 활을 막기 위해 기름으로 채워집니다.가스 단열 스위치 는 스위치 접촉 을 단열 하기 위해 황 헥사 플루오라이드 가스를 사용 합니다, 더 작고 더 컴팩트한 스위치 디자인을 허용합니다.

고전압 단속 스위치는 적절한 교육을 받은 자격을 갖춘 인력이 작동하고 유지 관리해야 합니다. 이러한 스위치와 작업할 때 안전 절차를 준수해야 합니다.적절한 개인 보호 장비의 사용 및 장비의 우연한 전원을 방지하기 위한 잠금/태그아웃 절차를 따르는 것고전압 단속 스위치의 정기적인 유지 및 테스트는 또한 정상적으로 작동하고 안전하게 사용할 수 있는지 확인하는 것이 중요합니다.

GW9-10 시리즈 격리 스위치가 진공 회로 차단기와 함께 사용할 수있을 때 사용의 이중 효과

컨트롤러 소개:

1. 485 / 232 통신 인터페이스, 또는 광섬유를 통해, 무선 원격 모니터링; 다시 닫은 후 가속 기능; 스위치가 무거운 경우,영구 결함 시 자동 가속 가동;

2원격 / 수동 닫기 가속 트리핑, 닫기 다시 닫기: 사용자가 리뉴얼 라인을 후 전력을 전송, 그는 지식 스위치를 제거하는 것을 잊으면, 가속 트리핑 해야 합니다.

33번의 잠금 지연 시간을 조절할 수 있습니다.

4. 점프 닫기 회로는 오작동 방지 디자인을 채택하고 점프 방지 기능을 가지고 있습니다.

5제로 시퀀스 전류는 구역 내 및 구역 밖의 결함을 구별 할 수 있습니다.

6리모컨 스위치는 잘못된 동작을 방지하기 위해 설계되었습니다.

위치:

야외 진공 회로 차단기와 야외 고전압 단절 격리기의 관계는 전기 시스템에서의 상호 보완적인 역할에 있습니다.

회로 중단: 진공 회로 차단기는 정상적인 작동 중 또는 고장 발생 시 전기 회로를 중단하는 데 책임이 있습니다.그것은 현재 흐름을 끊는 주요 수단으로 작용반대로, 단절 격리기는 유지 보수 또는 수리 작업 중에 전원 공급원으로부터 회로를 격리하는 데 사용됩니다.그것은 물리적으로 회로를 열어서 안전의 추가 계층을 제공합니다.

조정: 고전압 전력 시스템 에서 진공 회로 차단기 와 단절 단절기 는 종종 협력 하기 위해 조정 됩니다.회로 차단기는 오류를 감지하고 현재 흐름을 중단하기 위해 트리핑에 책임이, 단절 격리기는 회로를 물리적으로 격리하고 단절의 가시적인 표시를 제공하기 위해 사용됩니다.

안전 및 유지보수: 단속 격리기는 유지보수 직원의 안전을 보장하는 데 중요한 역할을합니다. 전기 장비에 대한 유지보수 작업이 수행되기 전에,단절 격리기는 회로를 열고 가시적인 공기 간격을 제공하도록 작동합니다.이 방식은 장비가 전력을 끊고 안전하게 작동 할 수 있도록 보장합니다. 반면 진공 차단기는 정상적인 작동과 장애의 경우 시스템을 보호합니다.

GW9 시리즈 외부 단속 스위치 도입

https://www.maoyt.com/test/hvdisconnectorswitch.com/sale-40466882-electric-high-voltage-isolator-switch-gw9-series-630a-gray-color-overhead-line-group-diconnect-swi.html

특징:

13단계 기둥형 완전 폐쇄 구조로 밀폐 성능이 높습니다.

A. 안정적이고 신뢰할 수 있는 파기 성능, 연소 또는 폭발 위험이 없습니다. 유지 보수 없이, 작은 크기, 가벼운 무게, 긴 서비스 수명.

B. 습기와 이슬 방지 성능이 뛰어나고, 특히 추운 또는 습한 지역에서 사용하기에 적합합니다.

C. 좋은 단열 성능, 높은 온도 저항성, 자외선 저항성 및 노화 저항성을 가진 수입 재료.

2효율적이고 신뢰할 수 있는 소형 스프링 작동 장치.

A. 에너지 저장 모터는 열과 닫기 작업에 낮은 전력 소비를 가지고 있습니다. 메커니즘은 더 적은 구성 요소로 직접 전송 방법을 채택하여 높은 신뢰성을 제공합니다.

B. 작동 메커니즘은 강화를 효과적으로 방지하고 메커니즘의 신뢰성을 향상시키기 위해 밀폐된 상자에 배치됩니다.

3편리하고 유연한 제어 및 자유로운 조합 성능.

A. 휴식을 위해 수동으로 작동하거나 열고 닫기 위해 전기적으로 작동 할 수 있으며 원격 위치에서 원격 제어 할 수 있습니다.

B. 분배 자동화를 달성하기 위해 지능형 컨트롤러와 결합하거나 자동 재 닫기 또는 섹셔널라이저를 형성하기 위해 재 닫기 컨트롤러와 결합 할 수 있습니다.

C. 과전류 또는 단회로 보호를 위해 2단계 또는 3단계 전류 트랜스포머를 장착할 수 있다.

D. 지능형 컨트롤러에 전류 획득 신호를 제공할 수 있으며 사용자 요구에 따라 전류 변압기를 장착할 수 있습니다.

E. 3단계 횡단 차단 단속 스위치와 내장된 오작동 방지 차단 장치가 장착될 수 있다.그것은 또한 쉽게 유지보수를 위해 전압 차단기 기둥 단열기로 설치 될 수 있습니다..

구조:

로드 스위치는 세 가지 부분으로 구성됩니다: 기둥, 기저, 설치, 고정 및 들어올리기위한 서스펜션.

1진공 도경 소각 챔버를 가진 기둥에 장착 된 고전압 부하 스위치는 안정적이고 신뢰할 수있는 분쇄 성능을 가지고 있습니다.유지보수 없이, 작은 크기, 가벼운 무게, 긴 서비스 수명.

2로드 스위치는 높은 온도 및 습기 영역에서 사용할 수 있는 좋은 밀폐 성능, 습도 및 이슬 예방 기능을 가진 완전히 폐쇄 된 구조를 채택합니다.

3로드 스위치는 수동 또는 전기적으로 열고 닫을 수 있으며 원격 제어도 가능합니다.

4작동 메커니즘은 혁신적이고 간단하며 작동이 안정적이며 크기가 작으며 최대 10,000 개의 기계적 수명을 가지고 있습니다. 에너지 저장 모터는 DC 영구 자석 모터입니다.전압 수준은 -220V에서 선택할 수 있습니다110V, 48V, 또는 24V

적용:

1서브 스테이션: 일반적으로 중전압 전력 유통의 보호 및 제어를 위해 실내 및 실외 서브 스테이션에서 사용됩니다.진공 회로 차단기는 결함 전류의 신뢰할 수 있는 중단 보장, 과부하 전류 및 부하 전류, 서브 스테이션 장비를 보호합니다.

2산업 및 광업 기업: ZW32-12 진공 차단기는 산업 및 광업 기업의 유통 시스템에서 모터, 트랜스포머,과전류 및 단회로로 인한 기타 전기 장비이 시설의 전력 공급의 안정성과 안전성을 유지하는 데 도움이 됩니다.

3농촌 전력 네트워크: 빈번한 작업에 견딜 수있는 능력으로 인해 진공 회로 차단기는 농촌 전력 네트워크에서 적용하기에 적합합니다.전력망의 효율적인 세분화를 허용합니다.또한 제어 장치가 장착되면 유통망을 자동화하여 농촌 전력 시스템의 신뢰성과 효율성을 향상시킵니다.

4상업 건물: 진공 회로 차단기는 또한 상업 건물에서 전력 배포 및 보호에 사용됩니다. 그것은 전기 시스템의 안전하고 신뢰할 수있는 작동을 보장합니다.장비의 손상을 방지하고 정지 시간을 최소화합니다..

5철도 시스템: ZW32-12 진공 회로 차단기는 신호 시스템, 견인 전원 공급, 전기 설비,그리고 변속소그것은 철도 인프라의 안전하고 신뢰할 수있는 운영을 보장하며 시스템의 전반적인 효율성과 성능에 기여합니다.

6석유 및 가스 산업: 진공 회로 차단기는 석유 및 가스 산업에서 정제 공장, 파이프 라인 및 해상 플랫폼의 전기 장비를 보호하기 위해 사용됩니다.위험 환경 에서 안전 한 작동 을 보장 하고 잠재적 인 전기 장애 로부터 보호 합니다.

기술 파라미터:

ZW32-12

GW9-10
