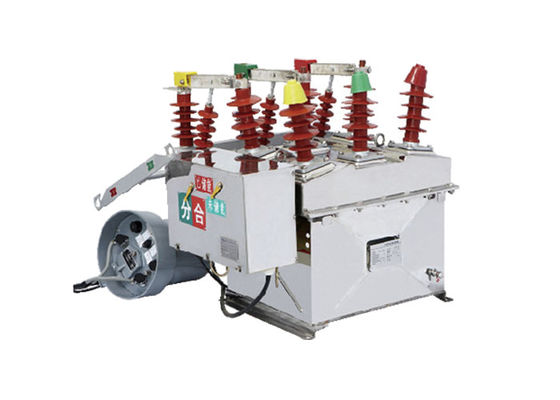

12kV 야외 진공 회로 차단기 스테인리스 스틸 3극제 야외 강력한 진공 회로 차단기 은색
제품 설명:
ZW8-12 야외 AC 고전압 진공 차단기는 주로 끊고 닫는 로드 전류를 위해 사용됩니다.외부 12kV 3相交流 50Hz 전원 시스템에서 과부하 전류 및 단회로 전류, 또한 빈번한 운영을위한 기회에 적합합니다. 변속기, 산업 및 광산 시설에 적합한 제품,보호 및 통제를 위해 농촌 전력망 및 빈번한 운영을위한 기회.
특징:
1 반오염 능력, 공기 내부 단열 및 에포시 樹脂 복합 단열.
2 미사일 에너지 저장 작동 메커니즘이 장착되어 있다.
3 1면 (왼쪽) 또는 2면 분리 스위치, 외부 PT로 장착할 수 있습니다.
장점:
1이 장치는 CT23형 스프링 에너지 저장 작동 장치로 장착되어 있습니다. 에너지 저장, 열 및 닫는 것은 모터 또는 수동으로 달성 할 수 있습니다.
2. ZW8-12G는 ZW8-12 브레이커와 분리 장치로 구성되어 있으며, 결합 브레이커라고 불리며, 섹셔널라이저로 사용될 수 있습니다.
3.브레이커의 구조는 탱크에 조립된 3단계, 금속 탱크에 둘러싸인 3단계 진공 활 끄는 챔버, SMC로 구성된 단계와 단계 사이의 단열 물질입니다.
4.신뢰성 높은 성능과 높은 단열 강도
조건:
1환경 온도:-15°C~+40°C
2바람의 압력:≤700Pa (바람속 34m/s에 해당)
3고도:≤1000m
4지진 강도: ≤8
*오염된 공기는 3등급으로 격리되어야 합니다. 빈번한 격렬한 진동은 금지되어야 합니다.
기술 파라미터:
| 에리얼 번호 | 매개 변수 | 단위 | 데이터 | ||||||||
| 1 | 정량 전압 | kV | 12 | ||||||||
| 2 | 이름용 단열 수준 | 1분 산업 주파수 저항 전압 | 건조 테스트 | 42 | |||||||
| 습기 테스트 | 34 | ||||||||||
| 번개 돌풍 저항 전압 (피크) | 75 | ||||||||||
| 3 | 가속 전류 | A | 630 | ||||||||
| 4 | 가시 단절 전류 | kA | 20 | ||||||||
| 5 | 가시 단절 전류 시간 | 시간 | 30 | ||||||||
| 6 | 가시 단절 스위치 전류 (피크) | kA | 50 | ||||||||
| 7 | 역류의 정점 | 50 | |||||||||
| 8 | 가명 단시간 저항 전류 | 20 | |||||||||
| 9 | 가시 단절 기간 | S | 4 | ||||||||
| 10 | 휴식 시간 (분립 흥분 분리) | 최대 작동 전압 | ms | 15-50 | |||||||
| 가등식 작동 전압 | 30-60 | ||||||||||
| 최소 작동 전압 | |||||||||||
| 11 | 폐업 시간 | 25~50 | |||||||||
| 12 | 완전 단절 시간 | ≤100 | |||||||||
| 13 | 활 연소 시간 | ≤20 | |||||||||
| 14 | 기계적 수명 | 시간 | 10000 | ||||||||
| 15 | 닫기 기능 | J | 70 | ||||||||
| 16 | 에너지 저장 모터의 명소 입력 전력 | W | < 250 | ||||||||
| 17 | 가시 작동 전압/ 가시 보조 회로 전압 | V | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | 등급 전압에서 에너지 저장 시간 | S | <10 | ||||||||
| 19 | 초전류 분리장치 | 가속 전류 | A | 5 | |||||||
| 분리 전류의 정확성 | % | ±10 | |||||||||
