고전압 야외 진공 회로 차단기 GB1984-2003 자동 / 수동 50Hz 제어 진공 회로 차단기
제품 설명:

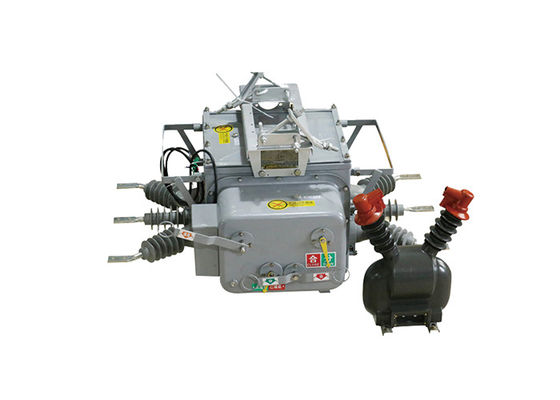

ZW20-12 ((F) 야외 진공 차단기는 3단계 AC 50Hz 야외 HV 스위치 기구로 주로 시골 및 도시 10 kV 야외 유통 네트워크에 별도의 및 결합 부하 전류로 사용됩니다.과부하 전류, 단축 전류 및 기타 유사한 장소.
전체 구조는 작동 메커니즘, 전도 회로, 단열 시스템, 밀폐 요소 및 껍질로 구성된 3 단계 공통 박스 유형입니다.
그리고 이 시스템은 관련 지능형 원격 단말기를 지원하여 유통 자동화의 애플리케이션 요구를 충족시킵니다.
· ZW20-12 (Z) 외부 지능형 고전압 AC True Air Breaker GSM 단자 메시지 기능
· 분할 스위치 컨트롤러 ZW20-12 (F) 와 결합
컨트롤러의 특징:
1485/232 통신 인터페이스를 장착하거나 광섬유 또는 무선 통신을 통해 장거리 모니터링을 달성 할 수 있습니다. 다시 닫은 후에는 가속 기능을 가지고 있습니다.영구 결함으로 인해 스위치가 다시 닫히면.
2영구적인 고장이 발생하면 자동으로 가속이 가속됩니다.
3원격 제어/수동으로 가속을 가동하고 다시 잠금: 사용자가 선을 수리하고 전원을 복원 한 후, 지식 칼 스위치를 제거하는 것을 잊으면,가속을 가속시켜야 합니다.
4다시 닫는 지연 시간은 세 번의 시도 모두에 조정 될 수 있습니다.
5.트리트/리클로싱 회로는 잘못된 동작을 방지하도록 설계되어 있으며, 리클로싱 방지 기능을 갖추고 있습니다.
6제로 시퀀스 전류는 구역 내부와 외부의 결함을 구별할 수 있습니다.
7원격 제어 트립 / 재 닫는 것은 잘못된 작동을 방지하는 디자인을 채택합니다.
적용:
1광산 작업: ZW20 스위치는 광산 작업에서 지하 및 표면 광산의 전기 장비 및 전력 유통 네트워크의 제어 및 보호를 위해 사용됩니다.
2데이터 센터: 스위치는 데이터 센터에서 중요한 IT 인프라를 위한 신뢰할 수 있는 전력 분배와 보호를 보장하기 위해 사용됩니다.효율적인 부하 전환 및 전기 장애에 대한 보호.
3석유 및 가스 산업: ZW20 스위치는 석유 및 가스 산업에서 정유소, 파이프 라인 및 해상 플랫폼의 전기 장비를 제어하고 보호하기위한 응용 프로그램을 찾습니다.
4인프라 프로젝트: 스위치는 공항, 항만 및 경기장과 같은 다양한 인프라 프로젝트에서 신뢰할 수있는 전력 분배 및 보호를 위해 사용됩니다.
5물 및 폐수 처리 시설: ZW20 스위치는 물 및 폐수 처리 시설에서 사용되며 펌프 스테이션, 처리 시설,및 유통망.
구조:
1컨트롤러는 마이크로 컴퓨터 기반 리레 보호 및 모니터링 장치입니다.
2컨트롤러는 강한 기상 저항과 응축에 대한 보호.
3항공 연결기로 스위치 몸과 연결되어 있습니다.
4연결 신뢰성이 좋고 높은 보호 수준입니다.
컨트롤러는 네 개의 입력 아날로그 채널을 가지고 있습니다. 단계 A 전류, 단계 C 전류, 제로 시퀀스 전류 및 단계 BC 전압.컨트롤러는 이러한 아날로그 입력값을 실시간으로 모니터링하고 정해진 값과 비교하여 라인 오류를 결정하고 대응 조치를 시작합니다..
환경 조건:
1 주변 공기 온도: -40 °C ~ + 70 °C
2 고도: 최대 3000m
3 주변 공기는 먼지, 연소, 부식 가스, 증기 또는 소금 스프레이로 오염될 수 있습니다. 오염 수준: IV급:
4 바람 속도는 34m / s를 초과하지 않습니다 (실린더 표면에 700 Pa에 해당합니다);
5 스위치장치 및 제어장치 외부로부터의 진동이나 지상 움직임은 무시할 수 있습니다.
2차 시스템에서 유도된 전자기 간섭의 진폭은 1.6kV를 초과하지 않습니다.
기술 매개 변수:
| 시리즈 번호 | 매개 변수 | 단위 | 데이터 | ||||||||
| 1 | 정량 전압 | kV | 12 | ||||||||
| 2 | 분쇄의 단열 수준 | 작업 주파수 ((건조 테스트/건조 테스트) | 48 | ||||||||
| 번개 충격 전압 테스트 (피크) | 85 | ||||||||||
| 3 | 지상/단계에서단계로 격리 수준 | 작업 주파수 | 건조 테스트 | 42 | |||||||
| 습기 테스트 | 34 | ||||||||||
| 번개 충격 전압 테스트 (피크) | 75 | ||||||||||
| 4 | 가속 전류 | A | 630, 1250 | ||||||||
| 5 | 가시 단절 전류 | kA | 16, 20, 25 | ||||||||
| 6 | 가시 단류 정전 정전 시간 | 시간 | 30 | ||||||||
| 7 | 단시간 저항 전류 등급 | kA | 16, 20, 25 | ||||||||
| 8 | 가시 단절 기간 | S | 4 | ||||||||
| 9 | 가시 단절 닫기 전류 (피크) | kA | 40, 50, 63 | ||||||||
| 10 | 역류의 정점 | kA | 40, 50, 63 | ||||||||
| 11 | 기계적 수명 | 시간 | 1000 이상 | ||||||||
| 12 | 열용 전류 | 10000 | |||||||||
| 13 | 순중량 | 1kg | 180 | ||||||||
컨트롤러의 기술 파라미터:
| 시리즈 번호 | 매개 변수 | 데이터 | ||||||||
| 1 | 워크 입력 전압 | AC220V | ||||||||
| 2 | 입력 작업 주파수 | 50Hz | ||||||||
| 3 | 입력 전압의 허용 전압 변동 범위 | ±20% | ||||||||
| 4 | 장치의 총 전력 소비량 | <10W | ||||||||
| 5 | 패스 입력 전류의 샘플링 값 | 60-600A | ||||||||
| 6 | 저전압 작동 기준 | 10~140V | ||||||||
| 7 | 입력 전력 값의 허용 샘플링 오류 | ± 5% | ||||||||
| 8 | 초전류 보호 지연 시간 값 | 0.1-0.3s | ||||||||
| 9 | 0계열 전류의 설정 값 | 0.2-6A | ||||||||
| 10 | 토착 행동 지연 시간 | 0~1200 | ||||||||
