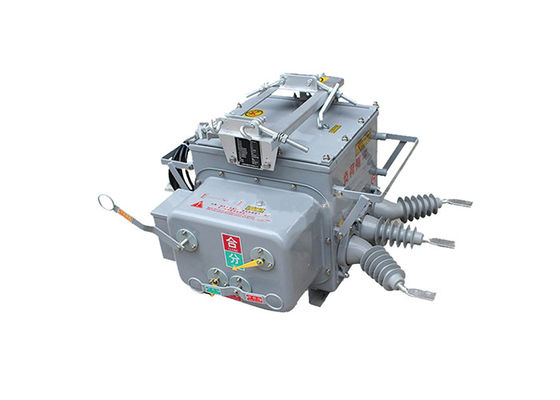

ZW20 ((F) 12kV 야외 Vcb 스테인리스 스틸 제조 산업 차단기 경계 진공 스위치 표준 IEC62271-100
제품 설명:
ZW20 시리즈 경계 진공 스위치는 진공 환경에서 작동하는 전기 스위치의 일종입니다.그것은 중전압 애플리케이션을 위해 설계되었으며 일반적으로 전력 배급 시스템에서 사용됩니다..
스위치 는 일반적으로 고품질 의 재료 로 만든 견고 하고 내구성 있는 장막 으로 구성 되어 있다. 진공 차단기 방, 전류 운반 콘택트, 제어 메커니즘 을 포함 한다..
그리고 진공 차단기는 스위치의 핵심 부품입니다. 그것은 두 개의 접촉 전극을 포함하는 밀폐 진공 챔버로 구성됩니다. 스위치가 닫히면,진공 환경은 전환 작업 중에 전기 활이 형성되는 것을 방지합니다..
그것은 접촉을 열고 닫는 장치로 장착되어 있습니다. 모델과 응용 요구 사항에 따라 수동 또는 전기적으로 작동 할 수 있습니다.작동 메커니즘은 원활하고 신뢰할 수있는 전환 작업을 보장합니다..
ZW20 시리즈 경계 진공 스위치는 다양한 시스템 요구 사항에 맞게 다양한 전압 및 전류 등급으로 제공됩니다.그것은 일반적으로 몇 킬로 볼트에서 수십 킬로 볼트까지의 중간 전압 수준을 처리 할 수 있습니다..
이 스위치는 고부전력으로 결함 전류를 끊고 전기 시스템을 보호합니다.끊기 용량은 스위치가 손상없이 안전하게 중단 할 수있는 최대 결함 전류의 관점에서 지정됩니다..
ZW20 시리즈의 일부 모델은 고급 제어 및 모니터링 기능을 제공 할 수 있습니다. 이러한 기능은 원격 제어 기능, 상태 표시 및 오류 진단,향상된 기능과 조작 용이성.
스위치에 사용되는 진공 기술은 우수한 활 끄는 기능을 보장하며 중압 애플리케이션에 신뢰할 수 있고 안전한 솔루션입니다.스위치는 엄격한 안전 표준을 충족하고 최소한의 유지 보수 요구 사항과 함께 장기적인 성능을 제공하도록 설계되었습니다.
ZW20 시리즈 경계 진공 스위치는 전력 분배 변전소, 산업 공장, 상업 건물 등 다양한 응용 분야에 적합합니다.그것은 일반적으로 로드 전환에 사용됩니다, 고장 보호 및 중압 전기 시스템에서 격리.
컨트롤러의 특징:
1485/232 통신 인터페이스를 장착하거나 광섬유 또는 무선 통신을 통해 장거리 모니터링을 달성 할 수 있습니다. 다시 닫은 후에는 가속 기능을 가지고 있습니다.영구 결함으로 인해 스위치가 다시 닫히면.
2영구적인 고장이 발생하면 자동으로 가속이 가속됩니다.
3원격 제어/수동으로 가속을 가동하고 다시 잠금: 사용자가 선을 수리하고 전원을 복원 한 후, 지식 칼 스위치를 제거하는 것을 잊으면,가속을 가속시켜야 합니다.
4다시 닫는 지연 시간은 세 번의 시도 모두에 조정 될 수 있습니다.
5.트리트/리클로싱 회로는 잘못된 동작을 방지하도록 설계되어 있으며, 리클로싱 방지 기능을 갖추고 있습니다.
6제로 시퀀스 전류는 구역 내부와 외부의 결함을 구별할 수 있습니다.
7원격 제어 트립 / 재 닫는 것은 잘못된 작동을 방지하는 디자인을 채택합니다.
적용:
1전력 분배 서브 스테이션: ZW20 스위치는 일반적으로 실내 및 실외의 전력 분배 서브 스테이션에서 사용됩니다. 그것은 부하 전환, 구간화,유통망의 고장 보호.
2산업 시설: ZW20 스위치는 중압 전력 배포가 필요한 산업 시설에서 응용됩니다. 전기 장비를 제어하고 보호하는 데 사용됩니다.모터와 같이, 트랜스포머, 발전기.
3상업 건물: 이 스위치는 쇼핑몰, 사무실 단지 및 병원 등 상업 건물에서 안정적이고 안전한 전력 배포를 위해 사용됩니다.그것은 효율적인 부하 전환을 보장하고 중요한 전기 부하를 보호.
4재생 에너지 시스템: ZW20 스위치는 태양광 발전소와 풍력 발전소와 같은 재생 에너지 시스템에 적합합니다.이 시스템에서 중전압 회로의 전환 및 보호를 촉진.
5철도 전기화: 스위치는 철도 전기화 프로젝트에서 철도 네트워크에 대한 전력 공급을 제어하고 보호하는 데 사용됩니다.그것은 기차 운용에 대한 신뢰할 수 있고 안전한 전력 분배를 보장합니다..
환경 조건:
1고도: 2000m
2실내 온도: -30°C~+55°C
최고 연평균 온도는 20°C
최대 하루 평균 온도는 30°C입니다.
3상대 습도: 95% (25°C)
4지진 용량: 지상 가속 0.3g
지상 수직 가속 0.15g
세 개의 시노스 파도를 작동하는 동안
안전 요인 167
5지진 강도는 7도
6최대 일일 온도차25°C
7설치 장소:공중, 10kV 상공 선 사용자 책임 경계점
8토착 방법:중립 지점은 접촉하지 않습니다, 활 억제 코일 토착 및 낮은 저항 토착
기술 매개 변수:
| 시리즈 번호 | 매개 변수 | 단위 | 데이터 | ||||||||
| 1 | 정량 전압 | kV | 12 | ||||||||
| 2 | 분쇄의 단열 수준 | 작업 주파수 ((건조 테스트/건조 테스트) | 48 | ||||||||
| 번개 충격 전압 테스트 (피크) | 85 | ||||||||||
| 3 | 지상/단계에서단계로 격리 수준 | 작업 주파수 | 건조 테스트 | 42 | |||||||
| 습기 테스트 | 34 | ||||||||||
| 번개 충격 전압 테스트 (피크) | 75 | ||||||||||
| 4 | 가속 전류 | A | 630, 1250 | ||||||||
| 5 | 가시 단절 전류 | kA | 16, 20, 25 | ||||||||
| 6 | 가시 단류 정전 정전 시간 | 시간 | 30 | ||||||||
| 7 | 단시간 저항 전류 등급 | kA | 16, 20, 25 | ||||||||
| 8 | 가시 단절 기간 | S | 4 | ||||||||
| 9 | 가시 단절 닫기 전류 (피크) | kA | 40, 50, 63 | ||||||||
| 10 | 역류의 정점 | kA | 40, 50, 63 | ||||||||
| 11 | 기계적 수명 | 시간 | 1000 이상 | ||||||||
| 12 | 열용 전류 | 10000 | |||||||||
| 13 | 순중량 | 1kg | 180 | ||||||||
컨트롤러의 기술 파라미터:
| 시리즈 번호 | 매개 변수 | 데이터 | ||||||||
| 1 | 워크 입력 전압 | AC220V | ||||||||
| 2 | 입력 작업 주파수 | 50Hz | ||||||||
| 3 | 입력 전압의 허용 전압 변동 범위 | ±20% | ||||||||
| 4 | 장치의 총 전력 소비량 | <10W | ||||||||
| 5 | 패스 입력 전류의 샘플링 값 | 60-600A | ||||||||
| 6 | 저전압 작동 기준 | 10~140V | ||||||||
| 7 | 입력 전력 값의 허용 샘플링 오류 | ± 5% | ||||||||
| 8 | 초전류 보호 지연 시간 값 | 0.1-0.3s | ||||||||
| 9 | 0계열 전류의 설정 값 | 0.2-6A | ||||||||
| 10 | 토착 행동 지연 시간 | 0~1200 | ||||||||
