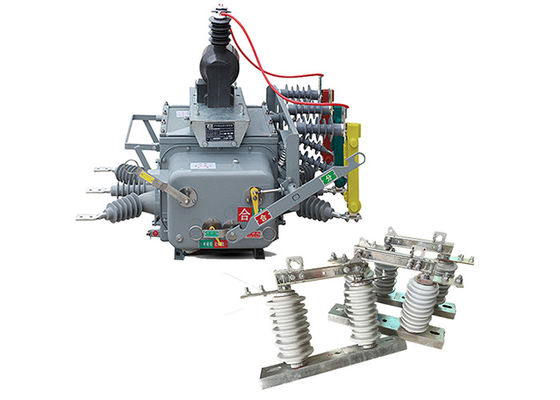

ZW20-12 진공 회로 차단기는 3단계 AC 50Hz 야외 고전압 스위치 기기입니다. 주로 농업 및 도시 네트워크의 10kV 야외 유통 시스템에 사용됩니다.그것은 로드 전환에 사용됩니다, 부하 분쇄, 과부하 전류, 단회로 전류 및 유사한 응용 프로그램.

전체 구조는 작동 메커니즘, 전도 회로, 단열 시스템, 밀폐 요소 및 주택으로 구성된 3 단계 공통 박스 유형입니다.

이 장비는 적절한 지능형 원격 단말기로 장착되어 있으며, 유통 자동화 애플리케이션의 요구 사항을 충족합니다.

• GSM SMS 기능을 가진 지능형 컨트롤러와 결합하면 ZW20-12 ((Z) 야외 지능형 고전압 AC 진공 차단기가됩니다.

• 섹셔널라이저 컨트롤러와 결합하면 ZW20-12 ((F) 야외 섹셔널라이저 고전압 AC 진공 차단기가됩니다.

GW9-10 수직 차단 스위치는 일반적으로 고전압 전송 및 유통 시스템에서 유지 보수 또는 수리 작업을 위해 네트워크의 섹션을 격리하는 데 사용됩니다.또한 전기적 위험 에서 노동자 를 보호하기 위한 안전 장치 로 사용 됩니다, 예를 들어 시스템의 살아있는 부분과 우연한 접촉.

그들은 높은 전압과 전류를 처리하도록 설계되었으며, 그들은 종종 극심한 온도, 바람과 같은 혹독한 환경 조건에 노출되는 야외 장소에 설치됩니다.,비, 먼지. 따라서, 그들은 이러한 조건에 견딜 수 있도록 만들어졌으며 종종 강철이나 알루미늄과 같은 내구성 있는 재료로 만들어집니다.

고전압 수직 차단 스위치는 특정 응용 프로그램 및 요구 사항에 따라 다양한 유형 및 구성으로 제공됩니다. 예를 들어,일부 수직 차단 스위치는 실내용으로 설계되었습니다.일부 는 수동 조작 을 위해 설계 되었으며, 다른 일부 는 자동화 되어 원격 조작 을 할 수 있다.

회로를 격리하는 주요 기능 외에도 수직 차단 스위치는 상태 (열린 또는 닫힌) 를 시각적으로 표시하는 것과 같은 다른 중요한 특징을 가지고 있습니다.그리고 단열기가 열려있을 때 회로가 전원을 공급하지 않도록 보장합니다.


GW9-10 시리즈 격리 스위치가 진공 회로 차단기와 함께 사용할 수있을 때 사용의 이중 효과



컨트롤러의 특징:

1485/232 통신 인터페이스를 장착하거나 광섬유 또는 무선 통신을 통해 장거리 모니터링을 달성 할 수 있습니다. 다시 닫은 후에는 가속 기능을 가지고 있습니다.영구 결함으로 인해 스위치가 다시 닫히면.

2영구적인 고장이 발생하면 자동으로 가속이 가속됩니다.

3원격 제어/수동으로 가속을 가동하고 다시 잠금: 사용자가 선을 수리하고 전원을 복원 한 후, 지식 칼 스위치를 제거하는 것을 잊으면,가속을 가속시켜야 합니다.

4다시 닫는 지연 시간은 세 번의 시도 모두에 조정 될 수 있습니다.

5.트리트/리클로싱 회로는 잘못된 동작을 방지하도록 설계되어 있으며, 리클로싱 방지 기능을 갖추고 있습니다.

6제로 시퀀스 전류는 구역 내부와 외부의 결함을 구별할 수 있습니다.

7원격 제어 트립 / 재 닫는 것은 잘못된 작동을 방지하는 디자인을 채택합니다.




적용:

1서브 스테이션: ZW20-12 서킷 브레이커는 주로 야외 서브 스테이션에서 주 유통 시스템의 일부로 사용됩니다.그것은 변환기와 같은 전기 장비를 보호하고 제어하는 데 사용됩니다., 발전기, 버스바.

2유통 네트워크: 이 단속기는 여러 위치에 고전압 전원이 분배되는 야외 유통 네트워크에 적합합니다.결함 전류를 중단하고 네트워크의 결함 섹션을 격리함으로써 신뢰할 수 있고 안전한 운영을 보장합니다..

3산업 시설: ZW20-12 회로 차단기는 공장, 제조 공장 및 광산 작업과 같은 산업 시설에서 발견되는 야외 고전압 시스템에서 사용됩니다.중요한 전기 장비를 보호하고 전력 공급의 연속성을 보장합니다..

4재생 에너지 시설: 풍력 발전소나 태양광 발전소와 같은 야외 재생 에너지 시설에서,ZW20-12 회로 차단기는 전기 인프라를 보호하고 재생 에너지로 생산되는 전력을 전환하는 데 사용됩니다..

5철도: 이 단속기는 철도 전기화와 관련된 야외 고전압 시스템에서 사용됩니다. 그것은 철도 시스템에 안전하고 신뢰할 수있는 전력 공급을 보장합니다.에어헤드 카테너 시스템 및 트랙션 서브 스테이션을 포함하여.

6석유 및 가스 산업: ZW20-12 회로 차단기는 석유 및 가스 산업 내의 야외 고전압 시스템에 적용됩니다.그것은 해상 플랫폼에서 전기 장비를 보호하고 전력 분배를 제어하는 데 사용됩니다., 정유 공장, 펌프 스테이션.

7인프라 프로젝트: ZW20-12 회로 차단기는 공항, 항구 및 전력 전송 라인 등의 다양한 야외 인프라 프로젝트에 적합합니다.중요한 인프라를 보호하고 끊이지 않는 전력 공급을 보장하는 데 중요한 역할을 합니다..




특징:

1진공 끊기 기술: ZW20-12 회로 차단기는 진공 끊기를 활 끄기 매체로 사용합니다.진공 차단기 는 활 을 끄는 데 매우 효과적 이며, 우수한 변압력 을 제공한다, 높은 전압 전류의 신뢰할 수있는 중단을 보장합니다.

2야외 사용: 이 단속기는 야외 설치를 위해 특별히 설계되어 있으며, 서브 스테이션, 유통 네트워크 및 기타 야외 전기 시스템에 사용하기에 적합합니다.가혹 한 환경 조건 에 견딜 수 있도록 제작 되었읍니다, 온도 변동, 습도, 먼지, 비 및 자외선에 노출.

3고전압 등급: ZW20-12 회로 차단기는 고전압 애플리케이션을 위해 설계되었으며, 등급 전압은 12 킬로 볼트 (kV) 이다.이 전압 수준에서 작동하는 전기 시스템을 처리 할 수 있습니다.

4컴팩트 디자인: 단속기는 컴팩트한 디자인을 가지고 있으며, 더 쉽게 설치 및 야외 스위치장치 또는 변속소 장치에 통합 할 수 있습니다.콤팩트 한 크기는 또한 공간 절약 및 사용 가능한 설치 면적의 효율적인 사용을 촉진.

5신뢰성 있는 동작: ZW20-12 회로 차단기는 신뢰성 있는 동작을 위해 설계되었습니다. 그것은 고품질의 재료, 정밀 엔지니어링 부품,그리고 안정적이고 효율적인 전환 작업을 보장하기 위한 고급 메커니즘, 장애 또는 장애의 위험을 최소화합니다.

6안전 기능: 회로 차단기는 운영자 및 시스템 안전성을 향상시키기 위한 안전 기능이 장착되어 있습니다. 여기에는 잘못된 작동을 방지하기 위한 잠금 메커니즘이 포함될 수 있습니다.상태 정보를 제공하는 기계 및 전기 표시기, 그리고 안전 셔터 가동 부품과 우연한 접촉을 방지하기 위해.

7원격 제어 및 모니터링: ZW20-12 차단기의 일부 버전은 원격 제어 및 모니터링 기능을 지원 할 수 있습니다.이것은 중앙 제어실 또는 감독 제어 및 데이터 획득 (SCADA) 시스템을 통해 간편한 작동 및 차단기의 모니터링을 허용합니다., 시스템 관리 및 유지보수를 강화합니다.

상태:

1고도: 2000m

2실내 온도: -30°C~+55°C

최고 연평균 온도는 20°C

최대 하루 평균 온도는 30°C입니다.

3상대 습도: 95% (25°C)

4지진 용량: 지상 가속 0.3g

지상 수직 가속 0.15g

세 개의 시노스 파도를 작동하는 동안

안전 요인 167

5지진 강도는 7도

6최대 일일 온도차25°C

7설치 장소:공중, 10kV 상공 선 사용자 책임 경계점

8토착 방법:중립 지점은 접촉하지 않습니다, 활 억제 코일 토착 및 낮은 저항 토착



기술 매개 변수:
