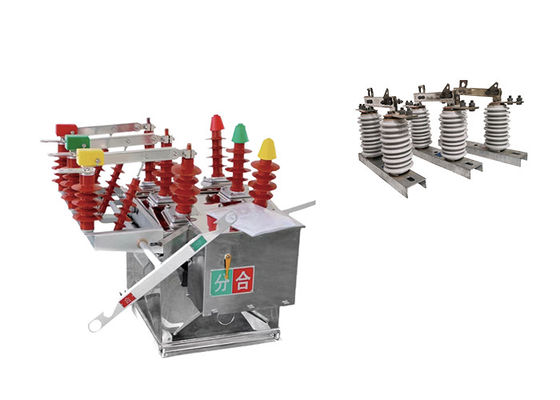

산업용 진공 회로 차단기 수동/자동 제어 야외 GW9 시리즈 세라믹 갈고리 스틱과 일치

산업용 진공 회로 차단기 수동/자동 제어 야외 GW9 시리즈 세라믹 갈고리 스틱과 일치

제품 설명:

ZW8-12 야외 고전압 AC 진공 회로 차단기는 3단계 AC 야외 고전압 스위치 장치에 사용하기 위해 특별히 설계되었습니다.그것은 도시 및 농촌 지역의 전력 분배 시스템에 적합합니다. 12kV의 정형 전압과 50Hz의 정형 주파수.
ZW8-12 회로 차단기의 주요 기능은 배급 시스템에서 부하 전류와 단회로 결함 전류를 켜거나 끄는 것입니다.결함 전류를 중단하고 전기 장비를 보호함으로써 안전하고 신뢰할 수있는 전력 네트워크 작동을 보장합니다..
그것은 전력 시스템에서 가장 널리 사용되는 제품 중 하나로 묘사됩니다. 그것의 광범위한 채택과 사용은 입증 된 성능, 신뢰성,다양한 전력 분배 응용 프로그램에서 성숙.
ZW8-12 회로 차단기는 안정적인 작동으로 유명합니다. 일관된 성능을 제공하며 야외 설비의 환경 조건에 견딜 수 있도록 설계되었습니다.어려운 야외 환경에서도 신뢰할 수 있는 전환 작업을 보장합니다..

GW9-10 세라믹 갈고리 스틱은 유지 보수 또는 수리를 위해 상공 전력 전송 라인의 섹션을 격리하는 데 사용되는 전기 스위치의 일종입니다.일반적으로 고전압 전기 시스템에서 사용됩니다, 예를 들어 전력 유틸리티가 장거리 전기를 전송하는 데 사용하는 것과 같습니다.

스위치는 전송 타워나 기둥과 같은 오버헤드 구조에 장착되어 있으며, 야외 전기 시스템에서 발생하는 혹독한 환경 조건에 견딜 수 있도록 설계되었습니다.그것은 수직, 또는 위아래 움직임, 일반적으로 구리 또는 다른 전도성 물질로 만들어지는 스위치 접촉을 연결하거나 분리합니다.

갈고리 스틱은 전송 선에 가시적인 파장을 제공하도록 설계되어 유지 관리 직원이 전기 충격을 받거나 장비에 손상을 입지 않고 안전하게 선에서 작업 할 수 있습니다.종종 다른 안전 장치와 함께 사용됩니다전기 시스템과 그 위에 일하는 사람들을 보호하기 위해, 지식 스위치와 전압 차단기.

GW9-10 시리즈 격리 스위치가 진공 회로 차단기와 함께 사용할 수있을 때 사용의 이중 효과!!

장점:

1이 장치는 CT23형 스프링 에너지 저장 작동 장치로 장착되어 있습니다. 에너지 저장, 열 및 닫는 것은 모터 또는 수동으로 달성 할 수 있습니다.

2. ZW8-12G는 ZW8-12 브레이커와 분리 장치로 구성되어 있으며, 결합 브레이커라고 불리며, 섹셔널라이저로 사용될 수 있습니다.

3- 브레이커의 구조는 탱크에 조립 된 3단계, 금속 탱크에 둘러싸인 3단계 진공 활 끄는 챔버, SMC로 구성된 단계와 단계 사이의 단열 물질입니다.

4신뢰성 높은 성능과 고 단열 강도


상태:

1환경 온도: 차단기는 -15°C에서 +40°C의 온도 범위 내에서 작동하도록 설계되었습니다.이것은 -15°C에서 +40°C까지 온도가 낮은 환경에서 효과적으로 작동 할 수 있음을 의미합니다..

2바람 압력: 회로 차단기는 최대 700Pa의 바람 압력을 견딜 수 있으며 이는 34m/s의 바람 속도에 해당합니다.이것은 회로 차단기가 안정적이고 강한 바람에 영향을받지 않도록 보장합니다.

3고도: 회로 차단기는 해발 1000m까지의 고도에 설치하기에 적합합니다. 이 고도 범위 내에서 안정적으로 작동하도록 설계되었습니다.

4지진 강도: 회로 차단기는 지진 강도 척도에서 최대 8의 강도 수준으로 지진 활동에 견딜 수 있도록 설계되었습니다.이것은 이 수준까지 지진 진동에 영향을 받지 않고 작동을 유지 하는 것을 보장.

적용

1유통 시스템: ZW8-12 단속기는 도시 및 농촌 전력 네트워크에서 10kV의 유통 시스템을 제어하고 보호하는 데 중요한 역할을합니다.그것은 열 전류를 켜거나 끄는 데 책임이, 소비자에게 안정적인 전력 분배를 보장합니다.

2전력 변속소: 단속기는 고전압 전송 선이 유통망에 연결되는 전력 변속소에서 자주 사용됩니다.장비의 격리 및 보호에 도움이 됩니다., 서브 스테이션의 안전하고 효율적인 운영을 허용합니다.

3산업용 전력 시스템: 제조 공장, 광업 및 대규모 인프라 프로젝트와 같은 높은 전력 요구가있는 산업종종 ZW8-12 회로 차단기를 사용하여 고전압 전원 시스템을 제어하고 보호합니다.그것은 부하 전류를 관리하고 단장 결함 전류로부터 장비를 보호하는 데 도움이됩니다.

4신재생 에너지 시스템: 풍력 및 태양 에너지와 같은 신재생 에너지 원의 채택 증가와 함께,ZW8-12 회로 차단기는 재생 에너지 생산과 관련된 고전압 스위치 장치 시스템에 적용됩니다.이는 재생 에너지의 효율적 인 네트워크 통합에 도움이 되고 발전 시설의 안전한 운영을 보장합니다.

5석유 및 가스 산업: 야외 진공 회로 차단기는 석유 및 가스 산업에서 펌프, 압축기 및 파이프 라인 등의 전기 장비를 전환하고 보호하는 데 사용됩니다.

구조:

1껍데기의 상단 덮개는 폼의 일회성 스트레칭 형성 기술을 사용하여 처리되며 IP4X 보호 수준, 높은 기계적 강도, 아름다운 외모를 달성합니다.그리고 쉽게 설치. 그것은 썩기 쉬운 것이 아니며 부식 내성이 있습니다. 스테인레스 스틸 또는 고품질의 철강 판 스프레이 처리가 선택 될 수 있습니다.

2단속 스위치 (선택) 는 ZW8 스위치 보디 유닛에 맞게 설계되어 있으며, 유통선 유지보수 중에 명백한 단속점이 있습니다.그리고 연결을 끊는 스위치와 서킷 브레이커 사이의 기계적 연결 장치로 오작동을 방지합니다..

기술 파라미터:

ZW8-12


GW9-10
