제품 설명:

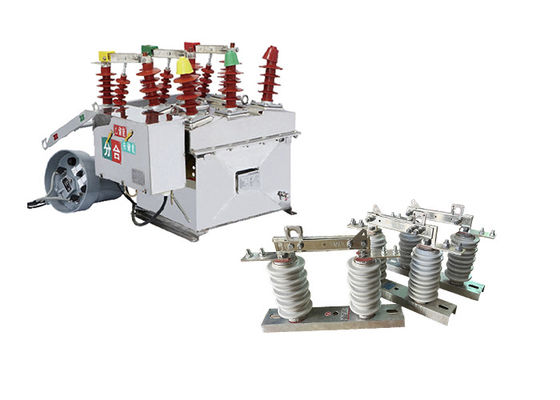

ZW8-12 야외 진공 차단기는 고전압 스위치 장치 시스템에서 야외 사용을위한 특정 유형의 차단기입니다.그것은 특히 3단계 AC 야외 고전압 스위치 장비에 적합합니다. 12kV의 정량 전압과 50Hz의 정량 주파수.

ZW8-12 회로 차단기의 주요 기능은 도시 및 농촌 전력 네트워크의 10kV 분배 시스템을 제어하고 보호하는 것입니다.그것은 전력 시스템에서 발생할 수 있는 단회로 결함 전류를 중단 하 고 부하 전류를 켜거나 끄는 데 책임이.

진공 회로 차단기로서, 스위치 작업 중에 회로 차단기가 열릴 때 형성되는 활을 끄기 위해 진공 차단기를 사용합니다.진공 차단기는 신뢰할 수있는 활 중단 기능을 제공하며 높은 다이 일렉트릭 강도와 우수한 전기 성능으로 알려져 있습니다.

ZW8-12 회로 차단기는 전력 시스템에서 가장 널리 사용되고 성숙하고 안정적인 제품 중 하나로 간주됩니다. 이것은 성공적인 운영의 오랜 역사를 가지고 있음을 의미합니다.광범위한 현장 배치, 그리고 입증된 신뢰성. 그것은 엄격한 테스트를 거쳤고 성능과 안전에 대한 필요한 산업 표준을 충족합니다.

GW9-10 외부 상공 단속 스위치는 일반적으로 고전압 전송 및 유통 시스템에서 유지 보수 또는 수리 작업에 필요한 네트워크 섹션을 격리하는 데 사용됩니다.또한 전기적 위험 에서 노동자 를 보호하기 위한 안전 장치 로 사용 됩니다, 예를 들어 시스템의 살아있는 부분과 우연한 접촉.

그들은 높은 전압과 전류를 처리하도록 설계되었으며, 그들은 종종 극심한 온도, 바람과 같은 혹독한 환경 조건에 노출되는 야외 장소에 설치됩니다.,비, 먼지. 따라서, 그들은 이러한 조건에 견딜 수 있도록 만들어졌으며 종종 강철이나 알루미늄과 같은 내구성 있는 재료로 만들어집니다.

외부 상공 단속 스위치는 특정 응용 프로그램 및 요구 사항에 따라 다양한 유형 및 구성으로 제공됩니다. 예를 들어 일부 VEI는 실내 사용에 설계되었습니다.다른 것들은 야외 사용에 적합합니다.어떤 것들은 수동으로 작동하도록 설계되어 있고 다른 것들은 자동화되어 원격으로 작동할 수 있습니다.

원자회로 격리 기능 외에도 외부 상공 단속 스위치는 다른 중요한 특징을 가지고 있습니다.그 상태의 시각적 표시를 제공하는 것 (열린 또는 닫힌), 그리고 단열기가 열렸을 때 회로가 전원을 공급하지 않도록 합니다.

GW9-10 시리즈 격리 스위치가 진공 회로 차단기와 함께 사용할 수있을 때 사용의 이중 효과!!

적용:

1전력 분배: 야외 진공 회로 차단기는 전력 분배 시스템에서 전력 분배 트랜스포머, 피더 및 기타 장비를 전환 및 보호하는 데 널리 사용됩니다.보통 야외 기둥 에 설치 됩니다, 서브 스테이션, 그리고 스위치 장비.

2공용용 에너지 규모 재생 에너지: 외부 진공 차단기는 풍력 및 태양광 공원과 같은 공용용 에너지 규모 재생 에너지 프로젝트에 사용되며 인버터 및 기타 장비를 전환하고 보호합니다..

3철도 시스템: 외부 진공 차단기는 신호 시스템 및 철도 인프라와 같은 철도 시스템에서 전기 장비를 전환하고 보호하는 데 사용됩니다.

4광산 작업: 야외 진공 차단기는 광산 작업에서 열악한 야외 환경에서 전기 장비를 전환하고 보호하는 데 사용됩니다.

5석유 및 가스 산업: 야외 진공 회로 차단기는 석유 및 가스 산업에서 펌프, 압축기 및 파이프 라인 등의 전기 장비를 전환하고 보호하는 데 사용됩니다.

구조:

1진공 차단기: 진공 차단기는 회로 차단기의 심장입니다. 그것은 진공 방 안에 밀폐 된 고정 접촉과 이동 가능한 접촉으로 구성됩니다. 회로 차단기가 작동 할 때,접촉자는 분리되어 활을 만듭니다. 진공 차단기의 역할은 활을 끄고 전류의 신뢰할 수있는 중단을 제공하는 것입니다.

2작동 메커니즘: 회로 차단기는 접촉을 열고 닫는 작동 메커니즘을 갖추고 있습니다. 스프링 메커니즘과 같은 다양한 메커니즘을 사용할 수 있습니다.수압 장치또는 전자기 작동 메커니즘. 작동 메커니즘은 원활하고 신뢰할 수있는 차단기의 작동을 보장합니다.

3단열 장: 단열 장에는 단열 장이 설치되어 있으며, 습기, 먼지 및 오염 물질과 같은 외부 요인에 대한 보호를 제공합니다.장막은 일반적으로 요구되는 변압 강도 및 단열 특성을 유지하기 위해 고품질 단열 재료로 만들어집니다..

4제어 및 보호 시스템: ZW8-12 회로 차단기는 작동을 모니터링하고 제어하기위한 제어 및 보호 시스템을 통합합니다. 이 시스템은 다양한 센서, 릴레,이상 상태를 감지하는 제어장치, 신호 입력을 제공하고 차단기의 열 또는 닫기를 시작합니다.

5연결 단말기: 차단기에는 입력 및 출력 전기 연결을위한 연결 단말기가 있습니다. 이러한 단말기는 전력 케이블 또는 버스 바를 연결 할 수 있습니다.전류의 흐름을 차단기를 통해 가능하게 하는.

6보조 및 제어 부품: 보조 스위치와 제어 부품은 기능성을 향상시키기 위해 추가 보조 및 제어 부품이 존재 할 수 있습니다.전압 변압기, 전류 변압기 및 전기 매개 변수를 모니터링, 측정 및 제어하는 데 필요한 기타 액세서리.

장점:

1.CT23 스프링 에너지 저장 작동 메커니즘: ZW8-12 차단기는 CT23형 스프링 에너지 저장 작동 메커니즘이 장착되어 있습니다.이 메커니즘은 서킷 브레이커 접촉의 열 및 폐쇄를 촉진하기 위해 스프링에 저장 된 기계 에너지를 활용그것은 응용 프로그램의 특정 요구 사항에 따라 모터 또는 수동 작동을 허용하여 작동의 유연성을 제공합니다.

2. ZW8-12G 결합 차단기: ZW8-12G 모델은 ZW8-12 회로 차단기와 격리기로 구성된 결합 차단기입니다. 이 구성으로 섹셔널라이저로 작동 할 수 있습니다.유지보수 또는 고장 식별 목적으로 전력 유통망의 특정 구간을 격리할 수 있는 기능.

3. 탱크 구조에 세 단계 조립: ZW8-12 단속기는 탱크 구조에 세 단계 조립을 갖추고 있습니다.이것은 각 단계에 대한 브레이커의 구성 요소가 공통 탱크에 포함된다는 것을 의미합니다이 탱크는 기계적 보호를 제공하며 단속기의 전반적인 견고성을 향상시킵니다.

4진공 활 끄는 챔버와 단열 재료: 금속 탱크 내부에는 ZW8-12 차단기가 세 단계 진공 활 끄는 챔버를 포함합니다.이 방 은 회로 가 끊어질 때 발생 하는 전기 활 을 효율적 으로 끄는 것 이다또한, 회로 차단기는 단열 재료를 사용 합니다. 예를 들어 SMC (Sheet Molding Compound) 는 단계 간과 단계 간 단열을 보장합니다.전체적으로 단열력을 높이는 것.

5신뢰성 높은 성능과 고 단열 강도: ZW8-12 단열기는 신뢰성 높은 성능과 고 단열 강도로 알려져 있습니다.그것은 엄격한 성능 표준을 충족하도록 설계되고 테스트됩니다, 다양한 전기 조건에서 신뢰할 수있는 작동을 보장합니다. 높은 단열 강도는 전기 전압에 저항하고 격리 할 수있는 차단기의 능력을 향상시킵니다.전기 시스템의 안전과 신뢰성.

상태:

환경 온도:-15°C~+40°C
바람의 압력:≤700Pa (바람속 34m/s에 해당)
고도:≤1000m
지진 강도:≤8
*오염된 공기는 3등급으로 격리되어야 합니다. 빈번한 격렬한 진동은 금지되어야 합니다.

기술 파라미터:

ZW8-12


GW9-10
