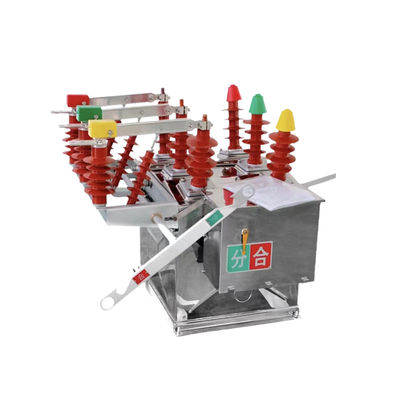

ZW8-12 시리즈 야외 630A 12kV 진공 회로 차단기 스테인리스 스틸 지능형 자동 진공 부하 스위치
제품 설명:
ZW8-12 야외 진공 회로 차단기는 12kV의 정량 전압과 50Hz의 정량 주파수와 함께 3단계 AC 야외 고전압 스위치 기기에 적합합니다.그것은 주로 10kV 도시 및 농촌 전력 네트워크의 유통 시스템에서 사용되며 부하 전류와 단절 전류를 켜거나 끄는 데 사용됩니다.그것은 가장 널리 사용되고 성숙하고 안정적인 제품 중 하나입니다.
적용:
1전력 분배: 야외 진공 회로 차단기는 전력 분배 시스템에서 전력 분배 트랜스포머, 피더 및 기타 장비를 전환 및 보호하는 데 널리 사용됩니다.보통 야외 기둥 에 설치 됩니다, 서브 스테이션, 그리고 스위치 장비.
2공용용 에너지 규모 재생 에너지: 외부 진공 차단기는 풍력 및 태양광 공원과 같은 공용용 에너지 규모 재생 에너지 프로젝트에 사용되며 인버터 및 기타 장비를 전환하고 보호합니다..
3철도 시스템: 외부 진공 차단기는 신호 시스템 및 철도 인프라와 같은 철도 시스템에서 전기 장비를 전환하고 보호하는 데 사용됩니다.
4광산 작업: 야외 진공 차단기는 광산 작업에서 열악한 야외 환경에서 전기 장비를 전환하고 보호하는 데 사용됩니다.
5석유 및 가스 산업: 야외 진공 회로 차단기는 석유 및 가스 산업에서 펌프, 압축기 및 파이프 라인 등의 전기 장비를 전환하고 보호하는 데 사용됩니다.
특징:
1오염에 저항하는 능력을 가지고 있으며, 공기 및 에포시 합성 합성 단열로 구성된 내부 단열이 있습니다.
2- 스프링 저장 에너지 작동 메커니즘을 장착.
3단면 (왼쪽) 또는 쌍면 단면 단속 스위치 및 외부 전력 변압기 (PT) 를 장착할 수 있습니다.
상태:
주변 온도:-40°C~+70°C (일일 평균 온도는 +40°C를 초과하지 않습니다)
고도:>1000m (최대 3000m)
환경 습도:일일 평균 상대 습도 95% 이상, 월 평균 상대 습도
오염 수준: 레벨 IV
최대풍속: 700Pa (풍속 35m/s에 해당한다)
지진 강도: 8급
기술 파라미터:
| 시리즈 번호 | 매개 변수 | 단위 | 데이터 | ||||||||
| 1 | 정량 전압 | kV | 12 | ||||||||
| 2 | 이름용 단열 수준 | 1분 산업 주파수 저항 전압 | 건조 테스트 | 42 | |||||||
| 습기 테스트 | 34 | ||||||||||
| 번개 돌풍 저항 전압 (피크) | 75 | ||||||||||
| 3 | 가속 전류 | A | 630 | ||||||||
| 4 | 가시 단절 전류 | kA | 20 | ||||||||
| 5 | 가시 단절 전류 시간 | 시간 | 30 | ||||||||
| 6 | 가시 단절 스위치 전류 (피크) | kA | 50 | ||||||||
| 7 | 역류의 정점 | 50 | |||||||||
| 8 | 가명 단시간 저항 전류 | 20 | |||||||||
| 9 | 가시 단절 기간 | S | 4 | ||||||||
| 10 | 휴식 시간 (분립 흥분 분리) |
최대 작동 전압 | ms | 15-50 | |||||||
| 가등식 작동 전압 | 30-60 | ||||||||||
| 최소 작동 전압 | |||||||||||
| 11 | 폐업 시간 | 25~50 | |||||||||
| 12 | 완전 단절 시간 | ≤100 | |||||||||
| 13 | 활 연소 시간 | ≤20 | |||||||||
| 14 | 기계적 수명 | 시간 | 10000 | ||||||||
| 15 | 닫기 기능 | J | 70 | ||||||||
| 16 | 에너지 저장 모터의 명소 입력 전력 | W | < 250 | ||||||||
| 17 | 가시 작동 전압/ 가시 보조 회로 전압 | V | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | 등급 전압에서 에너지 저장 시간 | S | <10 | ||||||||
| 19 | 초전류 분리장치 | 가속 전류 | A | 5 | |||||||
| 분리 전류의 정확성 | % | ±10 | |||||||||
