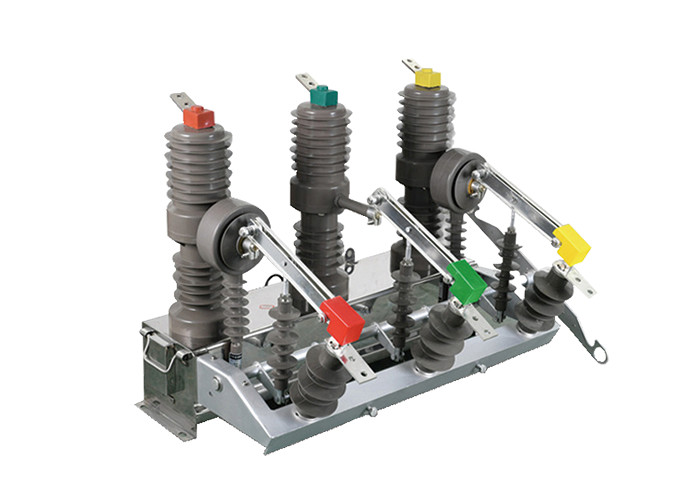

강력한 전기 섹션라이저 지능형 스테인레스 스틸 수동 / 자동 진공 회로 차단기
제품 설명:
ZW32-12 시리즈 전기 세క్షన్라이저는 12kV의 정압과 50Hz의 3단계 AC 주파수를 가진 야외 유통 장비입니다.그것은 주로 갱신 및 로드 전류를 닫는 데 사용됩니다전자 시스템에서의 과부하 전류 및 단장 전류. 서브 스테이션 및 산업 및 광업 기업의 유통 시스템에서의 보호 및 제어에 적합합니다.또한 농촌 전력망의 빈번한 운영을 위해. 또한 전력 네트워크 운영에 대한 섹션 스위치로 사용될 수 있습니다. 컨트롤러를 설치 한 후 유통 네트워크 자동화를 달성 할 수 있습니다.
적용:
1산업 및 광업 기업: ZW32-12 전기 절단기 는 산업 및 광업 기업의 유통 시스템에서 모터, 트랜스포머,과전류 및 단회로로 인한 기타 전기 장비이 시설의 전력 공급의 안정성과 안전성을 유지하는 데 도움이 됩니다.
2상업용 건물: 전기 세క్షన్라이저는 또한 상업용 건물에서 전력 유통 및 보호에 사용됩니다. 전기 시스템의 안전하고 신뢰할 수있는 작동을 보장합니다.장비의 손상을 방지하고 정지 시간을 최소화합니다..
3석유 및 가스 산업: 전기 절단기는 석유 및 가스 산업에서 정제 공장, 파이프 라인 및 해상 플랫폼의 전기 장비를 보호하기 위해 사용됩니다.위험 환경 에서 안전 한 작동 을 보장 하고 잠재적 인 전기 장애 로부터 보호 합니다.
4재생 에너지 시스템: ZW32-12 전기 절단 가속기는 태양광 발전소 및 풍력 발전소와 같은 재생 에너지 시스템에서 일반적으로 사용됩니다.그것은 재생 에너지에서 생산되는 전력의 분배를 보호하고 제어합니다., 시스템의 효율적이고 신뢰할 수 있는 작동을 보장합니다.
특징:
1고전압 진공 회로 차단기: 진공 활 끄기 기술을 채택하고 좋은 끊기 성능과 강력한 활 끄기 능력을 가지고 있습니다. 그것은 안정적으로 부하 전류를 중단 할 수 있습니다.과부하 전류, 단축 전류
2야외 설계: 야외 환경에 적합하며 좋은 기상 저항성과 보호 성능을 가지고 있으며 다양한 열악한 기상 조건에서 정상적으로 작동 할 수 있습니다.
3등급 전압 및 주파수: 12kV의 등급 전압과 50Hz의 3 단계 AC 주파수를 가진 유통 시스템에 적합하며 해당 전력 요구 사항을 충족합니다.
4보호 및 제어 기능: 주로 변속소 및 산업 및 광업 기업의 유통 시스템에서 부하 보호 및 제어에 사용됩니다.그것은 효과적으로 전력 장비와 시스템의 안전한 운영을 보호 할 수 있습니다..
5농촌 전력망 적용: 농촌 전력망의 빈번한 운영으로 인해이 단속기는 널리 사용되고, 구간 스위치와 농촌 전력망의 유통 네트워크 자동화를 위해 사용될 수 있습니다..
구조:
로드 브레이크 스위치는 설치, 고정 및 들어올리는 기둥, 기저 및 서스펜션으로 구성됩니다.
1진공 차단기로 장착 된 기둥 고전압 부하 정전 스위치는 안정적이고 신뢰할 수있는 정전 성능을 가지고 있으며, 발화 및 폭발 위험, 안전, 유지 보수 무료, 작은 크기,가벼운 무게와 긴 사용 기간, 등등
특징
2. 로드 브레이크 스위치는 잘 밀착되어 있으며, 습도 방지 및 탈습 기능을 갖습니다.
3로드 브레이크 스위치의 폐쇄 및 개방은 수동 또는 전기 또는 원격으로 작동 할 수 있습니다.
4작동 메커니즘은 새로운, 간단하고 신뢰할 수 있습니다, 작은 크기, 기계적 수명 최대 10,000 번, 에너지 저장 모터는 DC 영구 자석 모터입니다.전압 레벨은 -220V-110V-48V-24V입니다..
기술 파라미터:
| 시리즈 번호 | 매개 변수 | 단위 | 데이터 | |||||||||
| 1 | 정량 전압 | kV | 12 | |||||||||
| 2 | 분쇄의 절연 수준 | 작업 주파수 ((건조 테스트/건조 테스트) | 48 | |||||||||
| 번개 충격 전압 테스트 (피크) | 85 | |||||||||||
| 3 | 지상/단계에서단계로 격리 수준 | 작업 주파수 | 건조 테스트 | 42 | ||||||||
| 습기 테스트 | 34 | |||||||||||
| 번개 충격 전압 테스트 (피크) | 75 | |||||||||||
| 4 | 가속 전류 | A | 630 | |||||||||
| 5 | 가등열 안정 전류 (효율적 값) | kA | 20 | |||||||||
| 6 | 가시 단절 전류 (효율적 값) | 25 | ||||||||||
| 7 | 열 안정성 시간 | s | 4 | |||||||||
| 8 | 가시 단절 닫기 전류 (피크) | kA | 63 | |||||||||
| 9 | 가등기 동적 안정 전류 (피크) | |||||||||||
| 10 | 기계적 수명 | 시간 | 10000 | |||||||||
| 11 | 열량 전류 | 1000 | ||||||||||
| 12 | 주변 공기 온도 | 최고 온도 | °C | -55 | ||||||||
| 최저 온도 | +60 | |||||||||||
| 최대 일일 온도 차이 | K | ≤25 | ||||||||||
| 13 | 고도 | m | ≤ 2500 | |||||||||
| 14 | 습도 | 일일 상대 습도 평균 | % | ≤ 95 | ||||||||
| 월 평균 상대 습도 | ≤ 90 | |||||||||||
| 15 | 지진 저항력 | 수평 가속 | g | 0.25 | ||||||||
| 지상 수직 가속 | 0.125 | |||||||||||
| 안전 요인 | / | 1.67 | ||||||||||
| 16 | 바람 속도 | m/s | ≤35 | |||||||||
| 17 | 얼음 두께 | mm | ≤20 | |||||||||
